2 Betriebssicherheit Montage- und Betriebsanleitung 2.3 Sicherheit Shuttle Extension Ausgabe 11/2018 32 2.3.2.2 Lage der Schutzschalter 2 Abb. 2.3 - 3 Lage der Schutzschalter (1) Elektromagnetische Verriegelu ng (2) Schu…
Montage- und Betriebsanleitung 2 Betriebssicherheit
Shuttle Extension Ausgabe 11/2018 2.3 Sicherheit
31
Funktion 2
Wenn die obere Abdeckung nach oben geöffnet wird, stoppt die SIPLACE TX, SX1/SX2 V2 auto
-
matisch und der Strom wird abgeschaltet. Es wird eine Meldung in der Stationssoftware des SI
-
PLACE-Automaten angezeigt.
Schließen Sie die obere Abdeckung und drücken Sie den START-Taster (Pos. 2 in Abb. 2.3
- 2), um den Betrieb fortzusetzen.
2.3.2 Schalter und Taster
2.3.2.1 Lage von Schaltern und Tastern
2

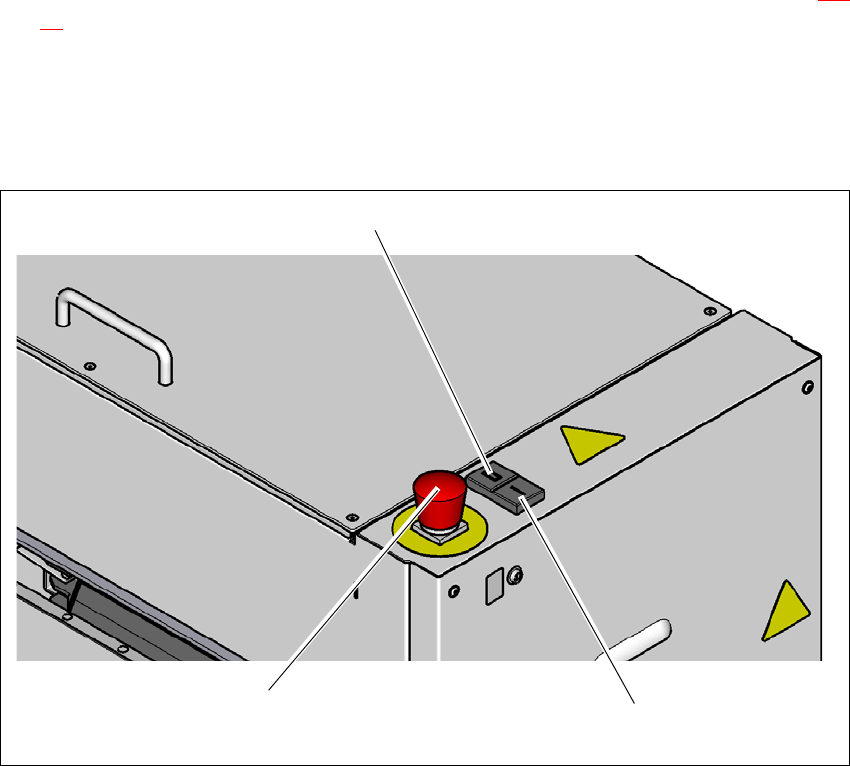

Abb. 2.3 - 2 Position der Schalter und Taster
(1) Stopptaster (schwarz)
(2) Starttaster (grün)
(3) NOT-HALT-Taster
(3)
(1)
(2)
2 Betriebssicherheit Montage- und Betriebsanleitung
2.3 Sicherheit Shuttle Extension Ausgabe 11/2018
32
2.3.2.2 Lage der Schutzschalter
2

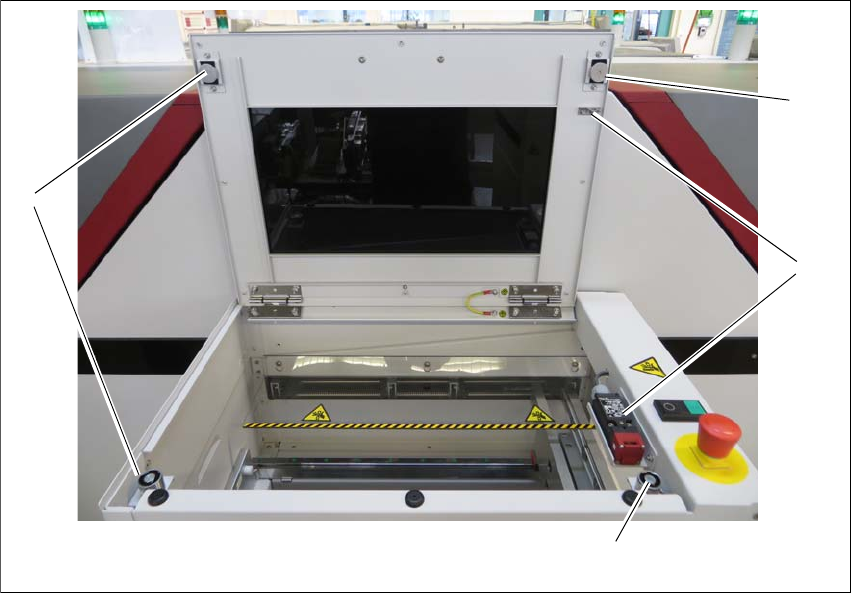

Abb. 2.3 - 3 Lage der Schutzschalter
(1) Elektromagnetische Verriegelung
(2) Schutzschalter obere Abdeckung
Die Schalter der oberen Abdeckung werden bei Betrieb des Bestückautomaten mechanisch ver
-
riegelt. Die Schutzhauben können erst geöffnet werden wenn der Stopptaster gedrückt wurde.
(1)
(1)
(2)
(1)
Montage- und Betriebsanleitung 2 Betriebssicherheit
Shuttle Extension Ausgabe 11/2018 2.3 Sicherheit
33
2.3.2.3 Funktionsbeschreibung
Stopptaster, schwarz (Pos. 1 in fig.
2.3 - 2, Seite 31 2
Dieser Taster wird verwendet, um die Shuttle Extension anzuhalten. Die elektromagnetische Ver
-
riegelung wird gelöst und die obere Abdeckung kann geöffnet werden.
Starttaster, grün (Pos. 2 in Abb. 2.3 - 2, Seite 31 2
Drücken Sie den Starttaster mindestens 200 ms und bis zu maximal 1500 ms, und lassen Sie
ihn dann los. Die Shuttle Extension wird eingeschaltet und die obere Abdeckung wird verrie
-
gelt, sobald Sie den Taster loslassen.
NOT-HALT-Taster mit zwangsläufiger Verrastung (Pos. 3 in Abb. 2.3 - 2, Seite 31 2
Der NOT-HALT-Taster ist ein Taster mit rotem Knopf, der nach der Betätigung in dieser Position
eingerastet bleibt. Beim Drücken des NOT-HALT-Tasters wird der Schaltkontakt des NOT-HALT-
Schaltkreises der Shuttle Extension geöffnet und die Shuttle Extension wird angehalten. Der Mel
-
dekontakt des NOT-HALT-Tasters wird geöffnet und es wird eine Meldung in der Stationssoftware
des SIPLACE Automaten angezeigt.
Schutzschalter obere Abdeckung (Pos. 2 in Abb. 2.3 - 3, Seite 32) 2
Dieser Schalter prüft, ob die obere Abdeckung geschlossen ist. Ist sie geschlossen, sind der NOT-
HALT-Kontakt und der Meldekontakt geschlossen. Wenn die obere Abdeckung geöffnet ist, wer
-
den der NOT-HALT-Kontakt und der Meldekontakt geöffnet.
Elektromagnetische Verriegelung (Pos. 1 in Abb. 2.3 - 3, Seite 32) 2
Die elektromagnetische Verriegelung prüft, ob die obere Abdeckung geschlossen ist. Ist sie ge
-
schlossen, sind der NOT-HALT-Kontakt und der Meldekontakt geschlossen.
Wird die obere Abdeckung nach unten gezogen, verhindert die elektromagnetische Verriegelung
ein Öffnen durch den Bediener. Die elektromagnetische Verriegelung kann durch Drücken des
Stopptasters der Shuttle Extension oder durch Unterbrechung der Sicherheitsschleife, indem der
Sicherheitsschalter geöffnet wird, oder durch Drücken des NOT-HALT-Tasters deaktiviert wer
-
den.
