7 Barcodeleser-Erweiterung Montage- und Betriebsa nleitung 7.1 Beschreibung und Übersicht Shuttle Extension Ausgabe 11/2018 74 7.1.1 Stellfläche 7 Abb. 7.1 - 2 Stellfläche Shuttle Extension mit B arcodeleser-Erweiterung …
Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 11/2018 7.1 Beschreibung und Übersicht
73
7 Barcodeleser-Erweiterung
7.1 Beschreibung und Übersicht
Die Barcodeleser-Erweiterung ist eine Zusatzoption, um LP-Barcodes zu lesen. Die Barcodele
-
ser-Erweiterung wird auf der Transporteingabeseite des SIPLACE Automaten an der Shuttle Ex
-
tension angebracht.
7
Abb. 7.1 - 1 Shuttle Extension mit Barcodeleser-Erweiterung - Konfigurationsbeispiel an der SIPLACE TX
(1) Barcodeleser-Erweitung an Shuttle Extension
(2) Shuttle Extension an SIPLACE TX-Transporteingabe
(3) Shuttle Extension an SIPLACE TX-Transportausgabe
(4) SIPLACE TX-Bestückautomat
(1)
(3)
(4)
(2)
7 Barcodeleser-Erweiterung Montage- und Betriebsanleitung
7.1 Beschreibung und Übersicht Shuttle Extension Ausgabe 11/2018
74
7.1.1 Stellfläche
7
Abb. 7.1 - 2
Stellfläche
Shuttle Extension mit Barcodeleser-Erweiterung
(1) Breite
(2) Länge
(3) Höhe
Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 11/2018 7.2 Sicherheit
75
7.2 Sicherheit
7.2.1 Warnschilder
7

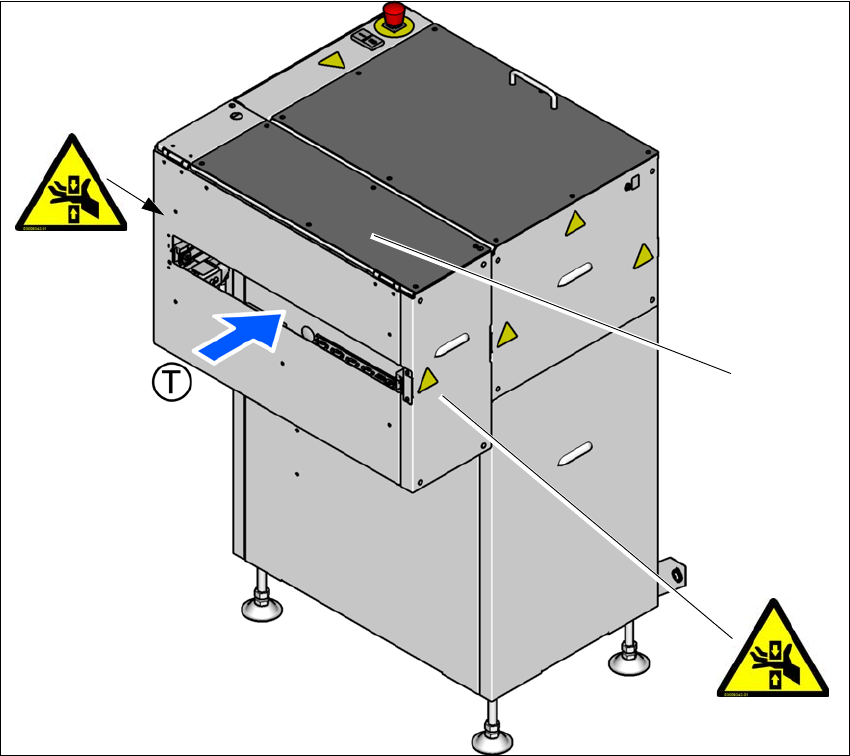

Abb. 7.2 - 1 Shuttle Extension mit Barcodeleser-Erweiterung
(T) Transportrichtung zur SIPLACE TX-Transporteingabe
(1) Barcodeleser-Erweitung an Shuttle Extension
Pos. W 203, Artikel-Nr. 03009342-xx (auf beiden Seiten)
W 203
W 203
(1)
