3 Montage an der SIPLACE TX Montage- und Betriebsanleitung 3.3 Montagesatz und mechanische Ve rbindung Shuttle Extension Ausg abe 11/2018 42 Justierung 3  Legen Sie eine Maschinenwasserwage (M essgenauigkeit von 0 ,02 m…

Montage- und Betriebsanleitung 3 Montage an der SIPLACE TX

Shuttle Extension Ausgabe 11/2018 3.3 Montagesatz und mechanische Verbindung

Allgemeines 3

 Entfernen Sie die vier seitlichen Abdeckungen von der Shuttle Extension. Dadurch haben Sie

Zugriff auf die Befestigungen für die Verbindungshalterungen und auf den elektrischen An

schluss.

 Schieben Sie die Shuttle Extension an die SIPLACE TX.

 Stellen Sie die Höhe der Shuttle Extension so ein, dass sich der LP-Transport der Shuttle Ex

tension auf gleicher Höhe befindet wie der LP-Transport der SIPLACE TX.

Die Shuttle Extension steht auf 4 Füßen.

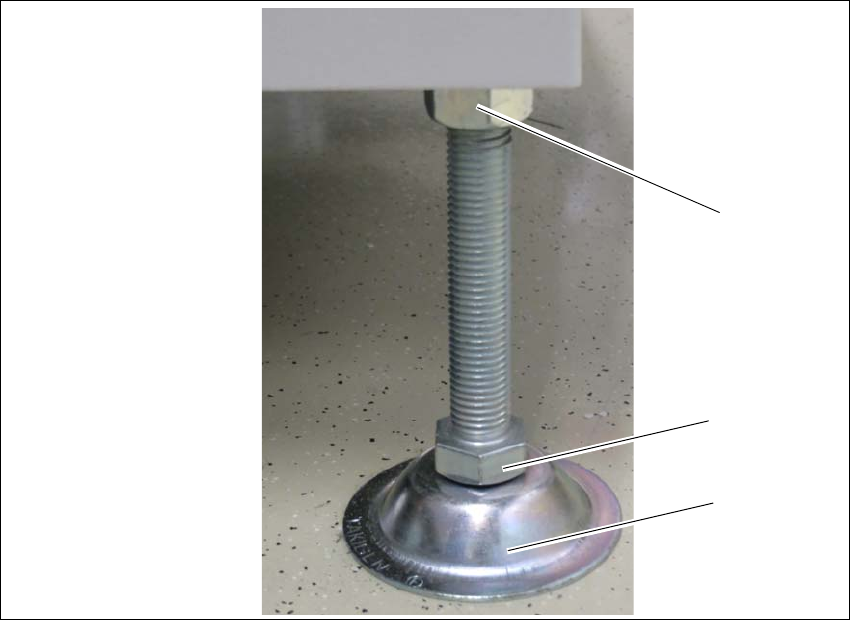

Abb. 3.3 - 4 Höhe der Maschinenfüße voreinstellen

(1) Obere Schraubenmutter

(2) Untere Schraubenmutter

(3) Füße der Shuttle Extension

 Drehen Sie die Füße der Shuttle Extension (3) mit der unteren Schraubenmutter (2), so dass

die Shuttle Extension die gleiche Höhe hat wie der LP-Transport der SIPLACE TX.

 Ziehen Sie die obere Schraubenmutter (1) fest, so dass die Maschinenfüße befestigt sind.

 Prüfen Sie die Höhe der Shuttle Extension und korrigieren Sie die Höhe bei Bedarf.

(1)

(2)

(3)

3 Montage an der SIPLACE TX Montage- und Betriebsanleitung

3.3 Montagesatz und mechanische Verbindung Shuttle Extension Ausgabe 11/2018

Justierung 3

 Legen Sie eine Maschinenwasserwage (Messgenauigkeit von 0,02 mm) an der Transport

wange des Shuttle Extension-LP-Transports an.

Abb. 3.3 - 5 Wasserwage (mit einer Messgenauigkeit von 0,02 mm) auf Transportwange

 Justieren Sie mithilfe der Wasserwage (1) die Shuttle Extension in x- und y-Richtung an den

vier Maschinenfüßen.

 Lösen Sie die obere Mutter (Pos. 1 in Abb. 3.3 - 4, Seite 41) mit einem Gabelschlüssel.

 Verwenden Sie den Gabelschlüssel, um die untere Mutter (Pos. 2 in Abb. 3.3 - 4, Seite 41)

an allen vier Füßen der Shuttle Extension einzustellen, so dass die Flüssigkeit in der Was

serwage bei der erforderlichen Bandhöhe nicht vom Nullpunkt abweicht.

 Überprüfen Sie die erforderliche LP-Transporthöhe.

 Ziehen Sie die obere Mutter (Pos. 1 in Abb. 3.3 - 4, Seite 41) mit dem Gabelschlüssel fest,

um alle Füße der Shuttle Extension zu befestigen.

(1)

Montage- und Betriebsanleitung 3 Montage an der SIPLACE TX

Shuttle Extension Ausgabe 11/2018 3.3 Montagesatz und mechanische Verbindung

Ausrichtung Shuttle Extension zu SIPLACE TX 3

Abb. 3.3 - 6 Ausrichtungsposition der Shuttle Extension

 Positionieren Sie die Shuttle-Transportwangen bei 281 (1 mm Lücke an jedem äußeren

Ende), fixiert mit Motorbremse.

 Richten Sie eine der Shuttle-Transportwangen (entweder rechts oder links) an der TX-Trans

portwange aus.

Abb. 3.3 - 7 Mit Leiterplatte überprüfen

 Prüfen Sie die Wangenposition mit der kalibrierten Leiterplatte.

(1)
