Montage- und Betriebsanleitung 5 Kalibrierung Shuttle Extension Ausgabe 11/2018 5.1 Maschinenkonfiguration 61 5.1.1 Aktualisierung der Embedded Software Bei Bedarf müssen Sie die Embedd ed Software d er Shuttle Extensi o…
5 Kalibrierung Montage- und Betriebsanleitung
5.1 Maschinenkonfiguration Shuttle Extension Ausgabe 11/2018
60

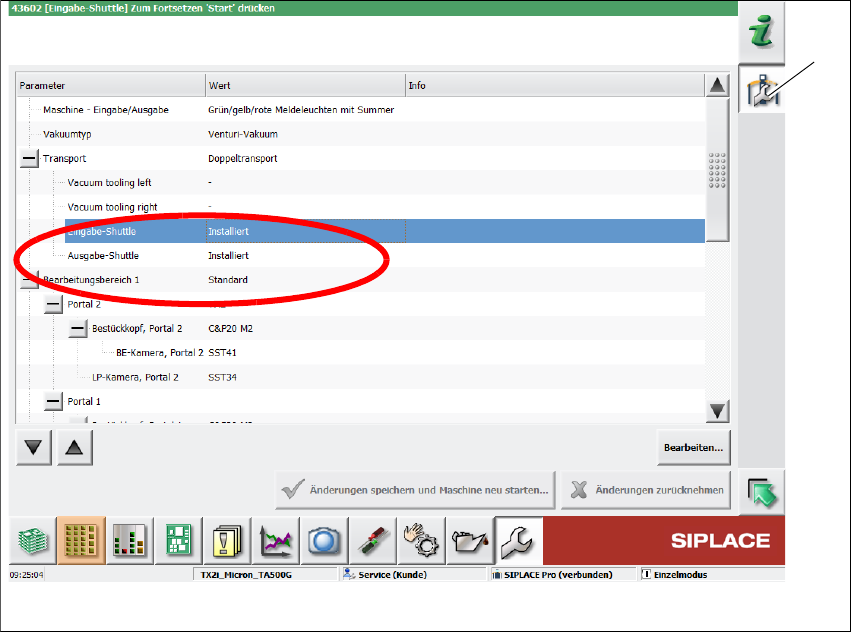

Abb. 5.1 - 2 Stationssoftware - Maschinenkonfiguration
Klicken Sie auf das Symbol Maschinenkonfiguration (2).
– Beispiel: Eingabe-Shuttle und Ausgabe-Shuttle sind installiert.
(1)
Montage- und Betriebsanleitung 5 Kalibrierung
Shuttle Extension Ausgabe 11/2018 5.1 Maschinenkonfiguration
61
5.1.1 Aktualisierung der Embedded Software
Bei Bedarf müssen Sie die Embedded Software der Shuttle Extension. aktualisieren.
Klicken Sie auf das Symbol Service (1) in der Symbolleiste der Stationssoftware.
Klicken Sie auf das Symbol Subsystem aktualisieren (2).

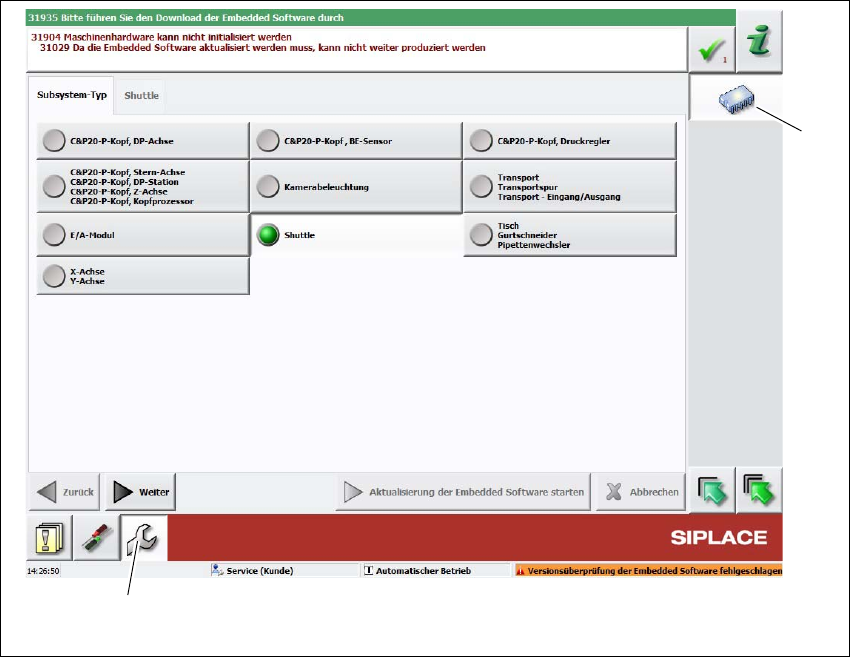

Abb. 5.1 - 3 Stationssoftware - Embedded Software der Shuttle Extension
aktualisieren
Wählen Sie für den Subsystem-Typ => Shuttle.
Klicken Sie auf Aktualisierung der Embedded Software starten und befolgen Sie die Installa
-
tionsschritte.
(1)
(1)
5 Kalibrierung Montage- und Betriebsanleitung
5.2 Kalibrierung durchführen Shuttle Extension Ausgabe 11/2018
62
5.2 Kalibrierung durchführen
Klicken Sie auf das Symbol Service (1) in der Symbolleiste der Stationssoftware.
Abb. 5.2 - 1 Stationssoftware - Ansicht „Service“
Klicken Sie auf das Symbol Einzelkalibrierung (2).
(1)
(2)
