Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung Shuttle Extension Ausgabe 11/2018 7.5 Software-Installation und K onfiguration 91 7.4.16 Barcodeleser Richtu ngen und Neigungswinkel Die Barcodeleser können in zw…
7 Barcodeleser-Erweiterung Montage- und Betriebsanleitung
7.4 Montageanleitung Shuttle Extension Ausgabe 11/2018
90
7.4.15 Barcodeleser - Elektrische Anschlüsse
7

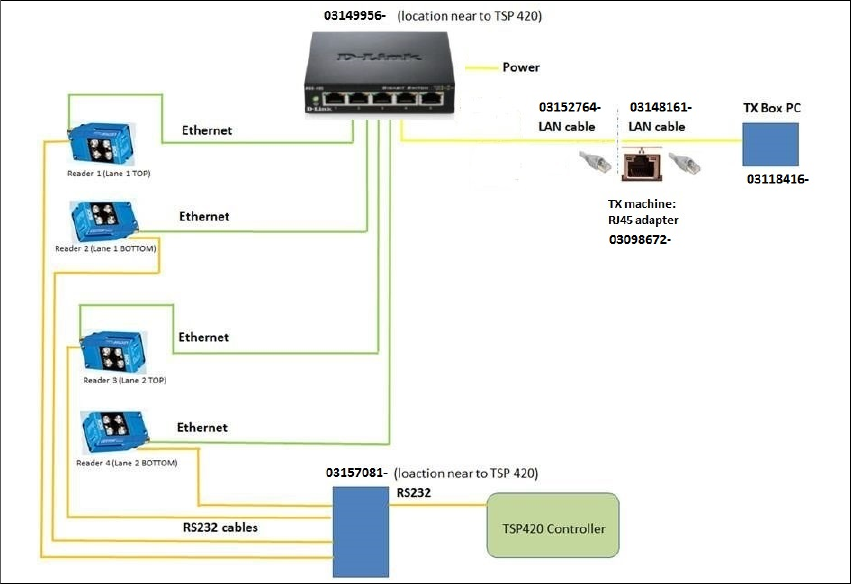

Abb. 7.4 - 15 Barcodeleser - Elektrische Anschlüsse
Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 11/2018 7.5 Software-Installation und Konfiguration
91
7.4.16 Barcodeleser Richtungen und Neigungswinkel
Die Barcodeleser können in zwei Richtungen montiert werden und dabei jeweils um ±10° geneigt
sein.
7

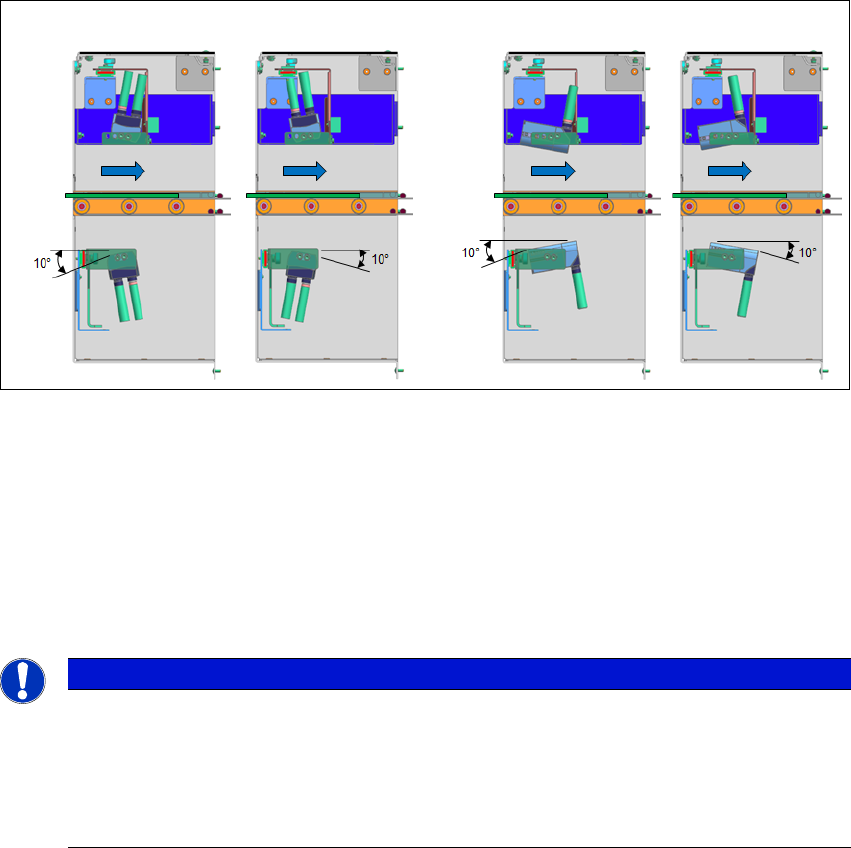

Abb. 7.4 - 16 Richtungen und Neigungswinkel Barcodeleser
7.5 Software-Installation und Konfiguration
Weitere Informationen zur Installation der SICK-Software SOPAS und zur Konfiguration des 2D
LECTOR 620 LP-Barcode-Scanners finden Sie im Handbuch „Installation und Konfiguration Bar
-
code-Scanner SICK“ [DE: 00198202 xx] [EN: 00198203-xx]
7
Vertikale Montage
Horizontale Montage
Richtung LP-
Transport
Richtung LP-
Transport
HINWEIS
Weitere Informationen
Wenden Sie sich mit folgenden Nummern an den SIPLACE-Service, um weitere Infor
-
mationen zu erhalten:
– TI2016-05V03 / TI2016-05C03
– TI2015-12V06 / TI2015-12C06
7 Barcodeleser-Erweiterung Montage- und Betriebsanleitung
7.6 Maschinenkonfiguration Shuttle Extension Ausgabe 11/2018
92
7.6 Maschinenkonfiguration
Nach erfolgreicher Installation werden die Barcodeleser in der Maschinenkonfiguration der Stati
-
onssoftware angezeigt.
Klicken Sie auf das Symbol Service (1) in der Symbolleiste der Stationssoftware.

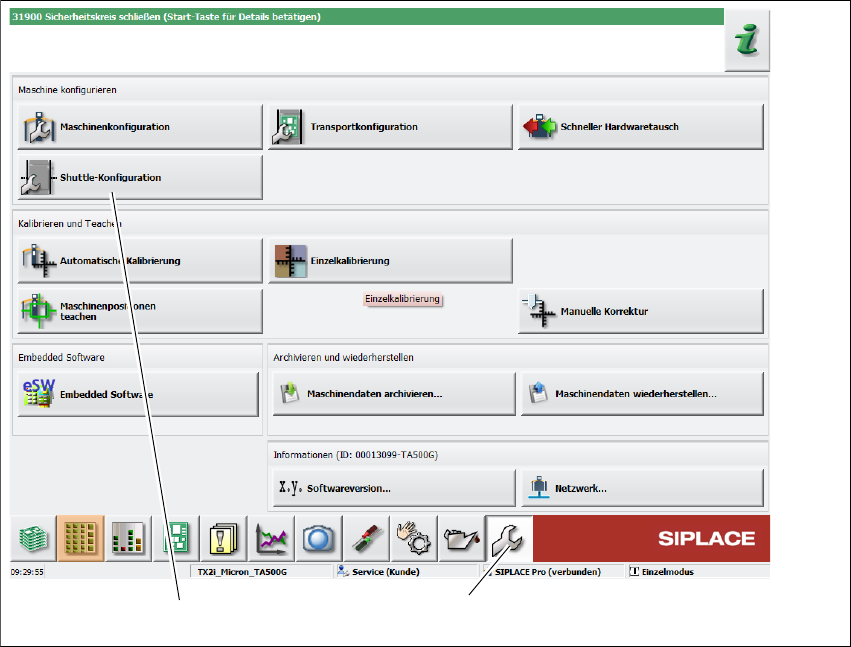

Abb. 7.6 - 1 Stationssoftware - Ansicht „Service“
Klicken Sie auf das Symbol Shuttle-Konfiguration (2).
Die Ansicht Shuttle-Konfiguration wird angezeigt: 7
(1)
(2)
