5 Kalibrierung Montage- und Betriebsanleitung 5.2 Kalibrierung durchführen Shuttle Extension Ausgabe 11/2018 64 Schritt 1: Breite kalibrieren 5 Damit eine Leiter platte von der vorhergehende n Maschine präzise übernommen…

Montage- und Betriebsanleitung 5 Kalibrierung

Shuttle Extension Ausgabe 11/2018 5.2 Kalibrierung durchführen

Abb. 5.2 - 2 Stationssoftware - Ansicht „Einzelkalibrierung“

 Klicken Sie auf das Symbol Shuttle-Kalibrierung (1 oder 2).

– Symbol 1: Shuttle an Ausgabeseite

– Symbol 2: Shuttle an Eingabeseite

(2)

(1)

5 Kalibrierung Montage- und Betriebsanleitung

5.2 Kalibrierung durchführen Shuttle Extension Ausgabe 11/2018

Schritt 1: Breite kalibrieren 5

Damit eine Leiterplatte von der vorhergehenden Maschine präzise übernommen und zur näch

sten Maschine transportiert werden kann, muss der Transport der Shuttle Extension exakt auf die

Breite der Leiterplatte eingestellt werden. Stellen Sie dabei sicher, dass die Leiterplatte zwar frei

bewegt werden kann, jedoch nicht zu viel Spiel hat.

Abb. 5.2 - 3 Stationssoftware - Ansicht „Breitenkalibrierung“

 Klicken Sie auf das Symbol Breitenkalibrierung (1).

 Halten Sie eine Leiterplatte bereit.

 Wählen Sie die Schaltfläche Breite einstellen, geben Sie die Breite der vorhandenen Leiter

platte ein und wählen Sie die Schaltfläche Start.

 Legen Sie eine Leiterplatte in die Shuttle Extension und stellen Sie mit den Schaltflächen

Schmäler / Breiter die Breite ein, so dass die Leiterplatte auf dem Transportband frei bewegt

werden kann.

 Wählen Sie die Schaltfläche Anwenden.

Optional: Leiterplattensensor kalibrieren

 Vergewissern Sie sich, dass in der Shuttle Extension keine Leiterplatte vorhanden ist.

 Wählen Sie die Schaltfläche LP-Sensor kalibrieren.

(1)

Montage- und Betriebsanleitung 5 Kalibrierung

Shuttle Extension Ausgabe 11/2018 5.2 Kalibrierung durchführen

Schritt 2: Feste Wange ausrichten 5

Damit eine Leiterplatte exakt aus der vorhergehenden Maschine übernommen und zur nachfol-

genden Maschine transportiert werden kann, muss das Transportband der

Shuttle Extension bei

jeder Bewegung genau positioniert werden. Damit dies sowohl bei der Übernahme aus der vor-

hergehenden Maschine als auch bei der Übergabe zur nachfolgenden Maschine einwandfrei

funktioniert, muss das Transportband an jeder festen Transportwange ausgerichtet und das Er-

gebnis jeweils gespeichert werden.

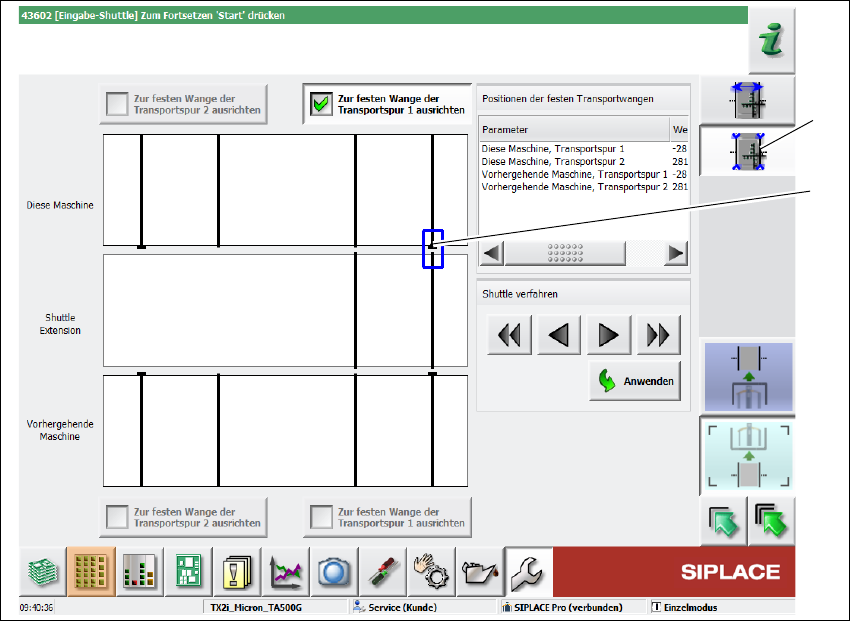

Abb. 5.2 - 4 Stationssoftware - Ansicht „Feste Wange kalibrieren“ (Beispiel)

 Wählen Sie das Symbol Feste Wange kalibrieren (1).

 Wählen Sie die Transportseite, die an der festen Transportwange dieser Maschine ausge

richtet werden soll.

Wenn die Position der jeweiligen Transportkante der Shuttle Extension mit der derzeit aus-

gewählten festen Transportwange (2) übereinstimmt, beenden Sie die Kalibrierung, indem

Sie die Schaltfläche

Anwenden wählen. Die Position wird gespeichert. 5

 Legen Sie die Leiterplatte ein und korrigieren Sie mit den Schaltflächen bei „Shuttle verfah

ren“, bis sich die Leiterplatte vom Shuttle bis zur benachbarten Maschine durchschieben lässt

und die Transportwangen zueinander ausgerichtet sind.

 Wiederholen Sie die Schritte für alle weiteren festen Transportspurkanten bei der vorherigen

und dieser Maschine.

(1)

(2)
