6.1 SIPLACE Pro 上的输送机扩展件
打开 SIPLACE Pro 行编辑器。

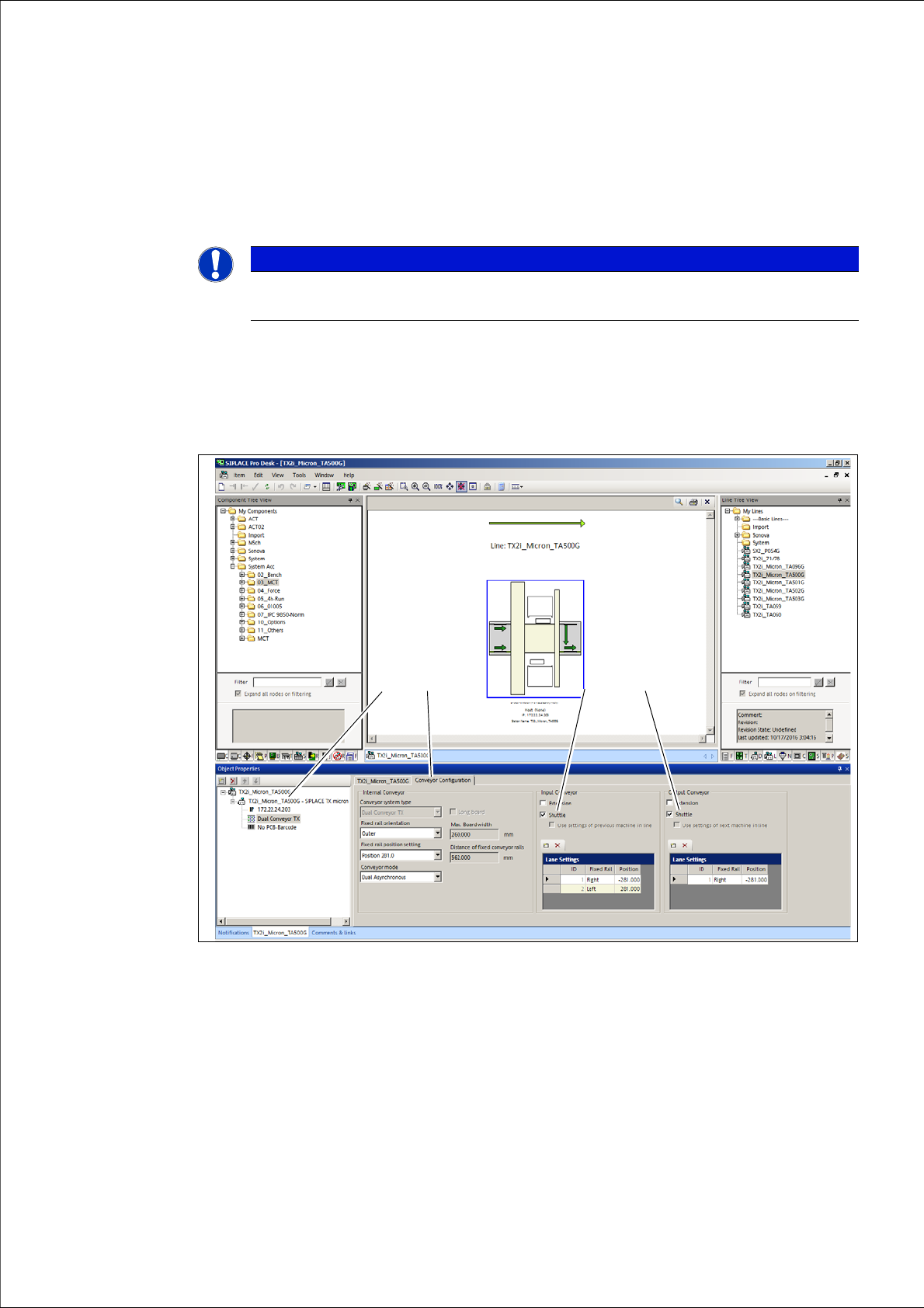

SIPLACE Pro - “ 行编辑器 ”- 表： “ 传送导轨配置 ”
选择树视图中的工作站 (1)。
打开传送导轨配置选项卡。
激活输送机复选框 (3) 以配置输入传送导轨上的输送机扩展件。
激活输送机复选框 (4) 以配置输出传送导轨上的输送机扩展件。
请注意
SIPLACE SX1/SX2 的操作
以下描述显示的是 SIPLACE TX 截图。 不过，描述同样适用于 SIPLACE SX1/SX2。
(3)
(2)
(1)
(4)
6 操作输送机扩展件 装配和使用说明书
6.1 SIPLACE Pro 上的输送机扩展件 输送机扩展件 11/2018 版本
68
编辑字段： 输入传送导轨 6
–输送机
– 工作站输入传送导轨配备 SIPLACE TX 传送导轨输送机。 可以在轨道设置列表中手动配
置相关参数。
– 使用上一台贴片机的设置
– 必须调整传送导轨的设置以确保输送机传送导轨可以匹配上游 SIPLACE 工作站。
– 可以通过上游 SIPLACE 工作站采用传送导轨设置的数据 （固定导轨和位置）。
– 如果配备上游 SIPLACE 工作站，必须执行上述标准流程。
– 轨道设置
– 如果将输送机选定为输入传送导轨，可以手动输入相关传送导轨的设置。 如果上游工作
站并非 SIPLACE 贴片机 （而是打印机、AOI 等），必须执行上述操作。 这种情况下，则
不能通过行中的使用上一台贴片机设置采用传送导轨的设置。
– ID： 输入传送导轨编号 （1 = 右，2 = 左）。
– 固定导轨： 选择在上游工作站中配置的固定导轨的方向。
– 位置： 选择在上游工作站中配置的固定导轨的方向。
编辑字段： 输出传送导轨 6
–输送机
– 工作站输出传送导轨配备 SIPLACE TX 传送导轨输送机。 可以在轨道设置列表中手动配
置相关参数。
– 使用上一台贴片机的设置
– 必须调整传送导轨的设置以确保输送机传送导轨可以匹配下游 SIPLACE 工作站。
– 可以通过下游 SIPLACE 工作站采用传送导轨设置的数据 （固定导轨和位置）。
– 如果配备下游 SIPLACE 工作站，必须执行上述标准流程。
– 轨道设置
– 如果将输送机选定为输出传送导轨，可以在此手动输入相关传送导轨的设置。 如果下游
工作站并非 SIPLACE 贴片机 （而是打印机、AOI 等），必须执行上述操作。 这种情况
下，则不能通过行中的使用上一台贴片机设置采用传送导轨的设置。
– ID： 输入传送导轨编号 （1 = 右，2 = 左）。
– 固定导轨： 选择在下游工作站中配置的固定导轨的方向。
– 位置： 选择在下游工作站中配置的固定导轨的位置。
装配和使用说明书 6 操作输送机扩展件
输送机扩展件 11/2018 版本 6.2 工作站 GUI 上的输送机扩展件
69
6.2 工作站 GUI 上的输送机扩展件
每个输送机扩展件均可通过贴片机用户界面进行控制。 安装输送机扩展件的贴片机将会在多个视
图中显示 “ 本贴片机 ”。
点击工作站 GUI 工具栏上的设置 (1) 图标。
点击料位图标 (3)。

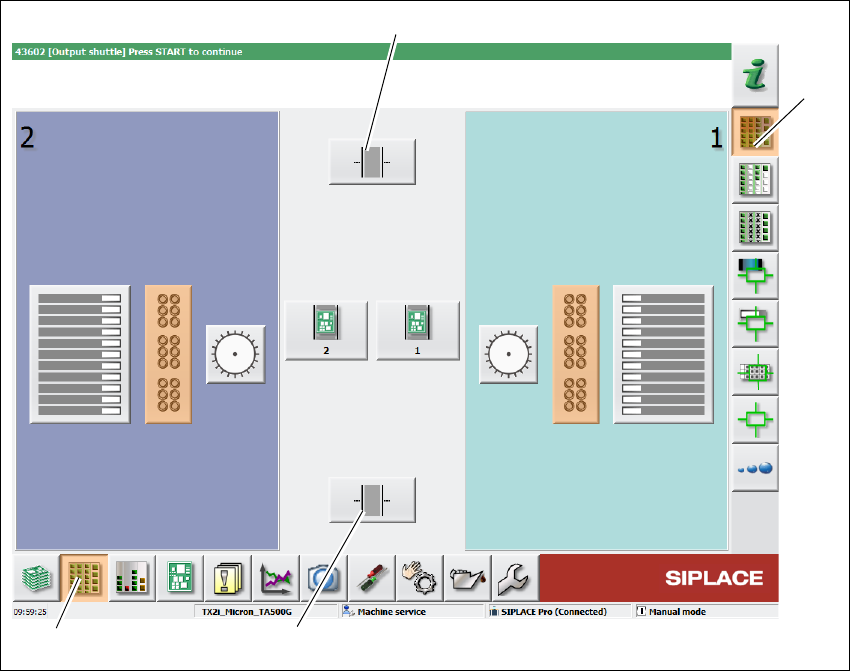

图 6.2 - 1 工作站软件 - “ 设置 ” 视图
点击图标 (2) 以选择输出传送导轨上的输送机扩展件。
点击图标 (4) 以选择输入传送导轨上的输送机扩展件。
(1)
(2)
(4)
(3)
