4.2.3 对齐和测试
将其中一个输送机传送导轨侧边 （左右均可）对齐 SX 传送导轨侧边。
图 4.2 - 3 检查 PCB
通过已校准的 PCB 检查导轨位置。
将印刷板推过 PCB 传送导轨并检查输送机扩展件和 SIPLACE SX 之间的传送点。
印刷板必须可以自由顺畅推动。
(1)
装配和使用说明书 4 SIPLACE SX V2 上的装配
输送机扩展件 11/2018 版本 4.3 电气连接
55
4.3 电气连接
4
4.3.1 输送机扩展件上的电气连接
将以下电缆连接到输送机扩展件连接件上。
图 4.3 - 1 输送机扩展件上的电气连接
(1) SMEMA 连接件 XL1 UPSTREAM - 轨道 1 至上一台贴片机
(2) SMEMA 连接件 XL2 UPSTREAM - 轨道 2 至上一台贴片机
(3) CAN 总线连接
(4) SMEMA 连接件 XL2 DOWNSTREAM - 轨道 2 至下一台贴片机
(5) SMEMA 连接件 XL1 DOWNSTREAM - 轨道 1 至下一台贴片机
(6) SIPLACE SX 的主电源接口 X50
请注意
输送机扩展件电路图的使用
有关详细信息，请参见输送机扩展件电路图以及
节 4.3.3，第 58 页
中提供的接线
图。
(6)
(1)
(2)
(3)
(4)
(5)
4 SIPLACE SX V2 上的装配 装配和使用说明书
4.3 电气连接 输送机扩展件 11/2018 版本
56
4.3.2 SIPLACE SX 上的电气连接
4.3.2.1 主电源接口连接
主电源组以及用于连接输送机扩展件的主电源接口位于扇形 1 中的盖板后面。

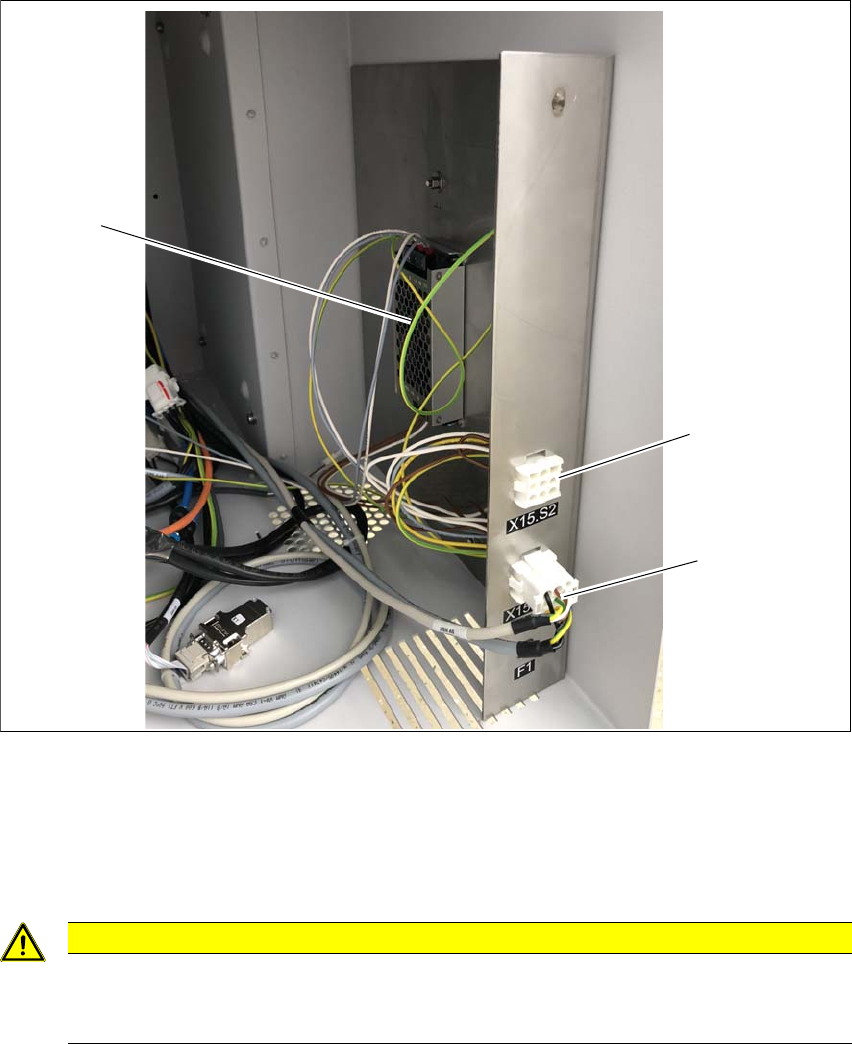

图 4.3 - 2 SIPLACE SX - 扇形 1 中的主电源组和主电源接口
(1) 主电源组
(2) 输出侧输送机扩展件的主电源接口 (X15.S2)
(3) 输入侧输送机扩展件的主电源接口 (X15.S1)
4
注意事项
仅将一个输送机扩展件连接到 SIPLACE SX
只能将一个输送机扩展件连接到 SIPLACE SX。 这可以连接到输出侧的主电源接口
(X15.S2) 或输入侧的主电源接口 (X15.S1)。
(1)
(2)
(3)
