1 Einleitung Montage- und Betriebsanleitung SIPLACE TX
1.2 Übersicht Shuttle Extension Ausgabe 11/2018
10
1.2.4 Konfigurationsbeispiel SIPLACE SX1/SX2 V2
1

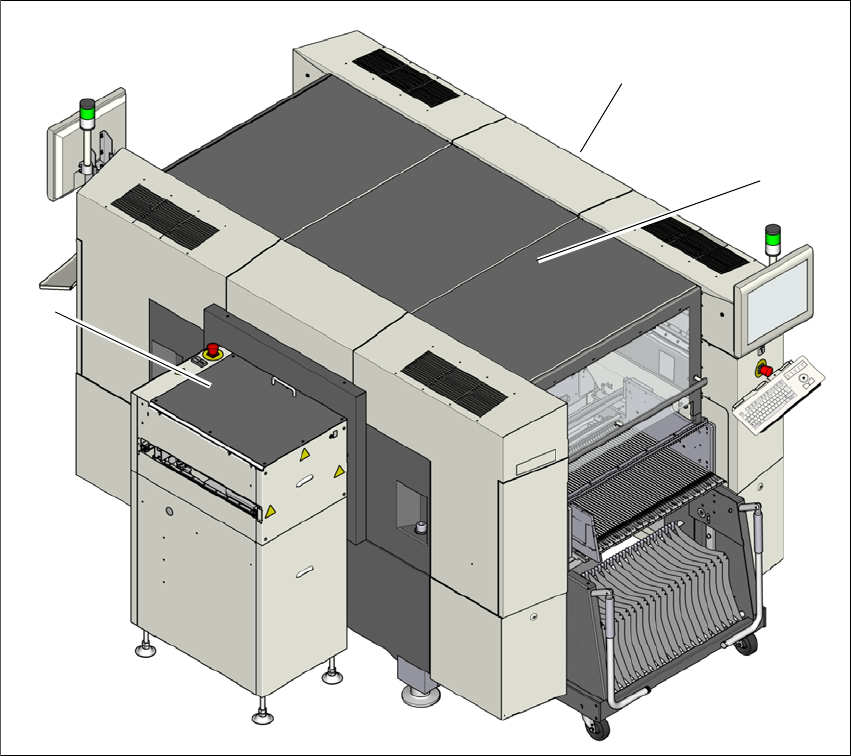

Abb. 1.2 - 4 Shuttle Extension - Konfigurationsbeispiel SIPLACE SX1/SX2 V2
(1) Shuttle Extension an SIPLACE SX1/SX2 V2 Transporteingabe
(2) Shuttle Extension an SIPLACE SX1/SX2 V2-Transportausgabe
(3) SIPLACE SX1/SX2 X-Bestückautomat
(1)
(2)
(3)
Montage- und Betriebsanleitung 1 Einleitung
Shuttle Extension Ausgabe 11/2018 1.2 Übersicht
11
1.2.5 Seriennummer der SIPLACE Shuttle Extension
Die Seriennummer der SIPLACE Shuttle Extension befindet sich auf dem Typenschild (1), auf der
seitlichen Abdeckung der SIPLACE Shuttle Extension.
1

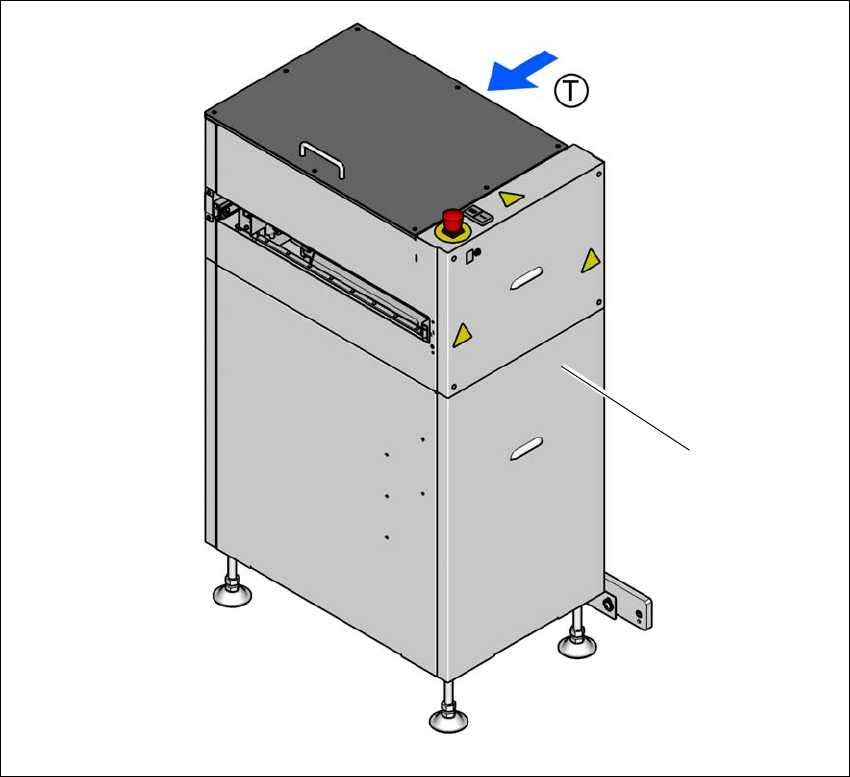

Abb. 1.2 - 5 Position des Typenschilds mit Seriennummer
(T) Transportrichtung
(1) Typenschild
(1)
1 Einleitung Montage- und Betriebsanleitung SIPLACE TX
1.2 Übersicht Shuttle Extension Ausgabe 11/2018
12
1.2.6 EG-Konformitätserklärung
Das nachstehend beschriebene Produkt/Gerät
des Herstellers
ASM Assembly Systems Singapore Pte Ltd
535 Yishun Industrial Park A
ASM Tech-Park Building 2
Singapore 768775 1
1
entspricht den in der EU-Konformitätserklärung vorgegebenen Vorschriften und Normen.
1.2.7 Bestimmungsgemäße Verwendung
Das Produkt darf nur in den Anwendungsbereichen eingesetzt werden, die in den Katalogen und
technischen Beschreibungen angegeben sind, und nur zusammen mit den Geräten und Kompo
-
nenten von Drittherstellern verwendet werden, die von der ASM Assembly Systems GmbH & Co.
KG. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Bei einer nicht bestimmungsgemäßen Verwendung übernimmt die ASM Assembly Systems
GmbH & Co. KG keine Haftung für auftretende Schäden und kann die korrekte und ordnungsge
-
mäße Funktion der Maschinenkomponenten nicht gewährleisten.
Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise in der Be
-
triebsanleitung.
Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße
Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
Fabrikat Shuttle-Transport
Typ Shuttle Extension Shuttle Extension +
Barcode-Option
Artikel- Nr. 588508-xx 588509-xx
