4 Montage an der SIPLACE SX V2 Montage- und Betriebsanleitung 4.2 Montagesatz und mechanische Ve rbindung Shuttle Extension Ausg abe 11/2018 52 4.2.1 Allgemeines  Entfernen Sie die vier seitlichen Abdeckungen von der Sh…

Montage- und Betriebsanleitung 4 Montage an der SIPLACE SX V2

Shuttle Extension Ausgabe 11/2018 4.1 Lieferumfang

4 Montage an der SIPLACE SX V2

4.1 Lieferumfang

– Extension Kit Shuttle an SX2: Artikel-Nr.: 03167757-xx

– Kabel, Power zur Shuttle Extension: Artikel-Nr.: 03133550-01-xx

– Kabel, CAN zur Shuttle Extension: Artikel-Nr.: 03133551-xx

– Kabel, Verbindung zur SX2 Shuttle opt: Artikel-Nr.: 03170059-xx

4.2 Montagesatz und mechanische Verbindung

Derzeit ist keine mechanische Verbindung zwischen der SIPLACE SX und der Shuttle Extension

vorgesehen. Die Shuttle Extension wird so an die SIPLACE SX gestellt, dass die Leiterplatte

durch den LP-Transport transportiert werden kann.

 Schieben Sie eine Leiterplatte durch den LP-Transport und prüfen Sie den Übergangspunkt

zwischen der Shuttle Extension und der SIPLACE SX.

 Es muss möglich sein, die Leiterplatte leicht und ohne Widerstand durchzuschieben.

4 Montage an der SIPLACE SX V2 Montage- und Betriebsanleitung

4.2 Montagesatz und mechanische Verbindung Shuttle Extension Ausgabe 11/2018

4.2.1 Allgemeines

 Entfernen Sie die vier seitlichen Abdeckungen von der Shuttle Extension. Dadurch haben Sie

Zugriff auf die Befestigungen für die Verbindungshalterungen und auf den elektrischen An

schluss.

 Schieben Sie die Shuttle Extension an die SIPLACE SX.

 Stellen Sie die Höhe der Shuttle Extension so ein, dass sich der LP-Transport der Shuttle Ex

tension auf gleicher Höhe befindet wie der LP-Transport der SIPLACE SX.

Die Shuttle Extension steht auf 4 Füßen.

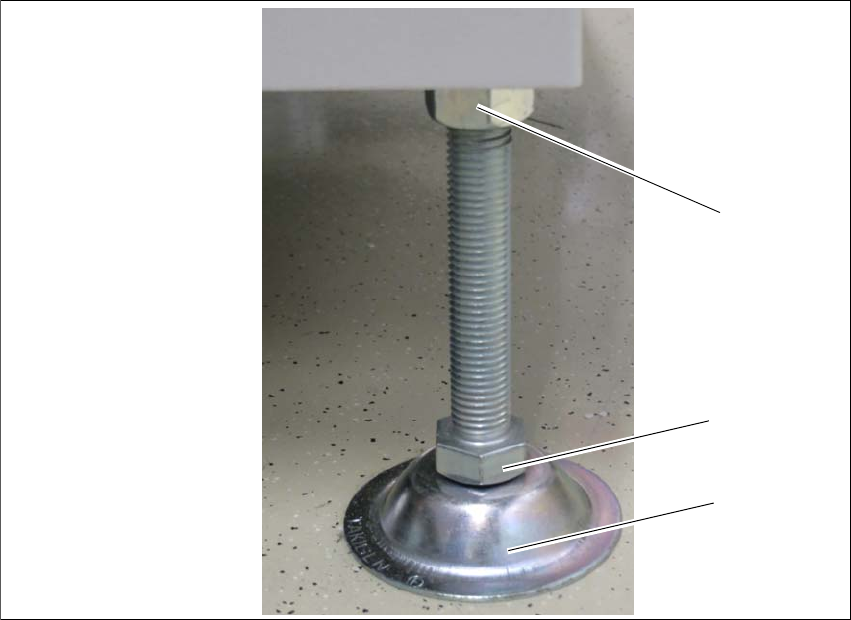

Abb. 4.2 - 1 Höhe der Maschinenfüße voreinstellen

(1) Obere Schraubenmutter

(2) Untere Schraubenmutter

(3) Füße der Shuttle Extension

 Drehen Sie die Füße der Shuttle Extension (3) mit der unteren Schraubenmutter (2), so dass

die Shuttle Extension die gleiche Höhe hat wie der LP-Transport der SIPLACE SX.

 Ziehen Sie die obere Schraubenmutter (1) fest, so dass die Maschinenfüße befestigt sind.

 Prüfen Sie die Höhe der Shuttle Extension und korrigieren Sie die Höhe bei Bedarf.

(1)

(2)

(3)

Montage- und Betriebsanleitung 4 Montage an der SIPLACE SX V2

Shuttle Extension Ausgabe 11/2018 4.2 Montagesatz und mechanische Verbindung

4.2.2 Justierung

 Legen Sie eine Maschinenwasserwage (Messgenauigkeit von 0,02 mm) an der Transport

wange des Shuttle Extension-LP-Transports an.

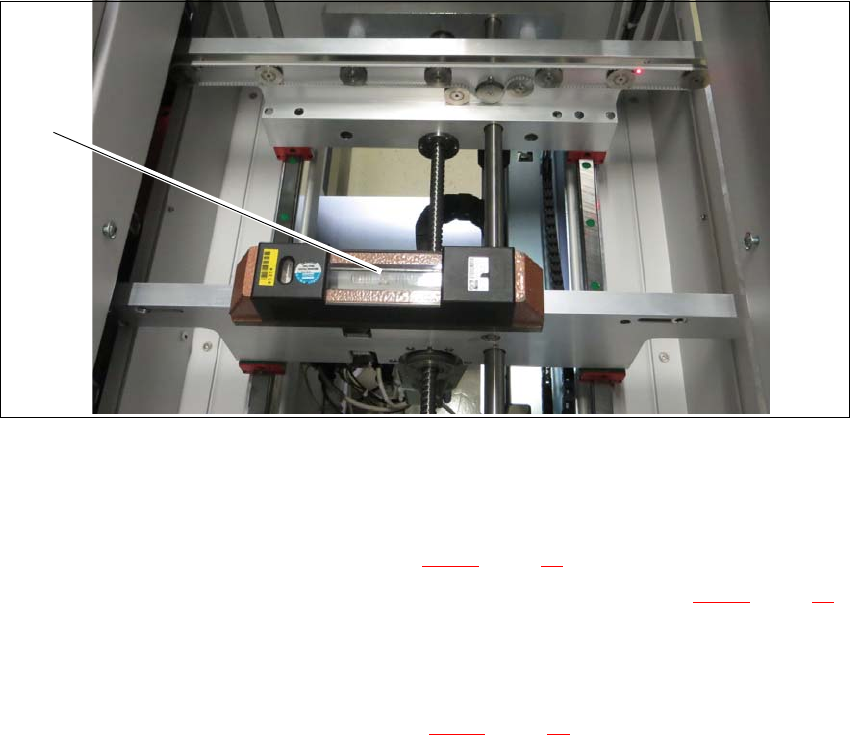

Abb. 4.2 - 2 Wasserwage (mit einer Messgenauigkeit von 0,02 mm) auf Transportwange

 Justieren Sie mithilfe der Wasserwage (1) die Shuttle Extension in x- und y-Richtung an den

vier Maschinenfüßen.

 Lösen Sie die obere Mutter (Pos. 1 in Abb. 4.2 - 1, Seite 52) mit einem Gabelschlüssel.

 Verwenden Sie den Gabelschlüssel, um die untere Mutter (Pos. 2 in Abb. 4.2 - 1, Seite 52)

an allen vier Füßen der Shuttle Extension einzustellen, so dass die Flüssigkeit in der Was

serwage bei der erforderlichen Bandhöhe nicht vom Nullpunkt abweicht.

 Überprüfen Sie die erforderliche LP-Transporthöhe.

 Ziehen Sie die obere Mutter (Pos. 1 in Abb. 4.2 - 1, Seite 52) mit dem Gabelschlüssel fest,

um alle Füße der Shuttle Extension zu befestigen.
