5 校准 装配和使用说明书 5.1 贴片机配置 输送机扩展件 11/2018 版本 60 图 5.1 - 2 工作站软件 - 贴片机配置 点击 贴片机配置 图标 (2)。 – 示例： 输入输送机 和 输出输送机 已安装。 (1)
装配和使用说明书 5 校准
输送机扩展件 11/2018 版本 5.1 贴片机配置
59
5校准
5
5.1 贴片机配置
成功安装后，工作站软件贴片机配置中将会显示输送机。
点击工作站 GUI 工具栏上的维护 (1) 图标。
图 5.1 - 1 工作站软件 - “ 维护 ” 视图
点击贴片机配置图标 (2)。
贴片机配置视图 如下显示： 5
请注意
SIPLACE SX1/SX2 校准步骤
校准步骤显示的是 SIPLACE TX 截图。 不过，描述同样适用于 SIPLACE SX1/SX2。
(1)
(2)
5 校准 装配和使用说明书
5.1 贴片机配置 输送机扩展件 11/2018 版本
60
图 5.1 - 2 工作站软件 - 贴片机配置
点击贴片机配置图标 (2)。
– 示例： 输入输送机和输出输送机 已安装。
(1)
装配和使用说明书 5 校准
输送机扩展件 11/2018 版本 5.1 贴片机配置
61
5.1.1 嵌入式软件的更新
必要时，需更新输送机扩展件的嵌入式软件。
点击工作站 GUI 工具栏上的维护 (1) 图标。
点击更新子系统图标 (2)。

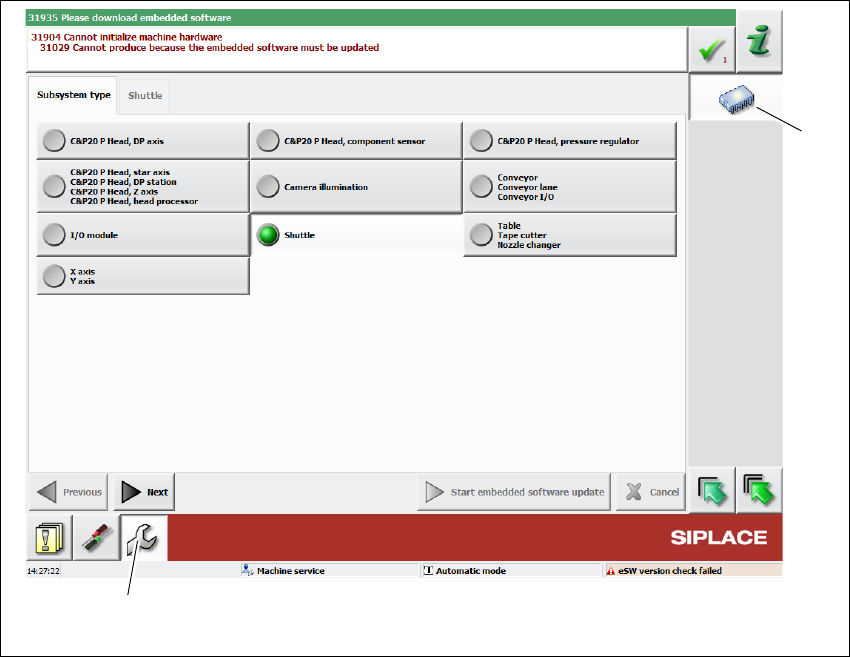

图 5.1 - 3 工作站软件 - 更新输送机扩展件的嵌入式软件
选择子系统类型 => 输送机。
点击启用嵌入式软件更新并遵循以下安装步骤进行操作。
(1)
(1)
