2 操作安全装配和使用说明书

2.4 运输输送机扩展件输送机扩展件 11/2018 版本

2.4 运输输送机扩展件

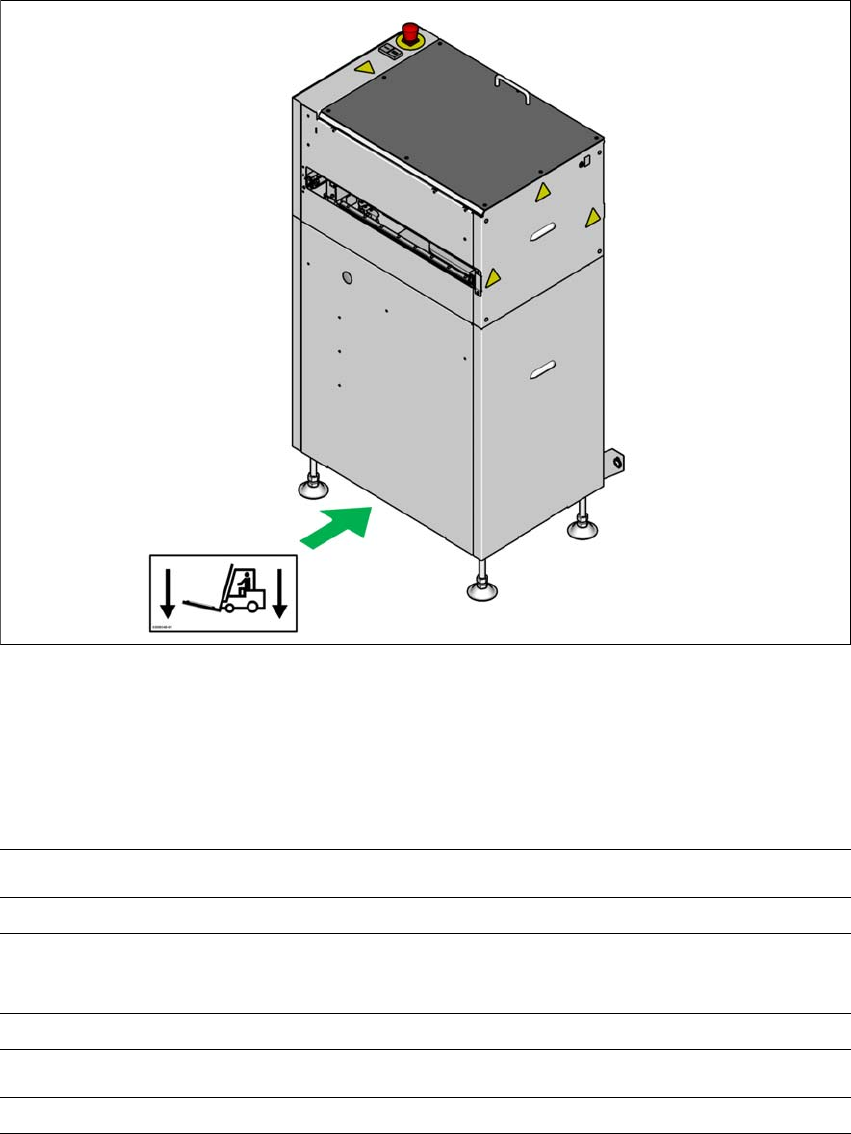

图 2.4 - 1 运输输送机扩展件

 输送机扩展件只能在 (A) 侧用液压车抬起。

2.4.1 装运包装和运输设备

(A)

装运包装尺寸 (L x W x H)

货盘 1105 mm x 905 mm x 1535 mm

做好派送准备的输送机扩展件重量

装配两个输送机扩展件 170 kg

运输设备

液压车叉长 700 mm

装配和使用说明书 2 操作安全

输送机扩展件 11/2018 版本 2.5 ESD 使用说明

2.5 ESD 使用说明

2.5.1 ESD 代表什么？

目前几乎所有在使用的模块都配有高度集成的 MOS 块和元件。制造它们所使用的工艺导致了这

些电子元件对过电压情况极度敏感，因此对静电释放也非常敏感。

此类模块的缩写就是 “ESD” （静电敏感器件）。 “ESD” 是国际通用的说法。机柜型号牌、机架或

包装上的以下符号用于指示使用的对静电放电敏感的元件及接触敏感性相关模块。

即使远远低于人类所能感知范围的电压和电力水平也将对 ESD 造成损坏。如果有

人未进行接地处理就触摸了一个元件或模块，就能产生这样的电压。暴露于此类电

压的元件一般不会立即损坏 —— 该元件或模块在运行一段时间之后才会开始出现

异常现象。

2.5.2 防止静电充电重要措施

 大部分塑料都很容易带静电，因此必须使其远离风险元件。

 在处理静电敏感元件时，一定要确保人员、工作场所及包装均已安全接地。

2 操作安全装配和使用说明书

2.5 ESD 使用说明输送机扩展件 11/2018 版本

2.5.3 如何处理 ESD 模块

在执行其他作业时，除非绝对必要，否则不要触摸电子模块。如果必须触摸，则在拾取扁平模块

时请确保不触摸到管脚或印制导体。

不要触摸元件，除非

 您已持续通过 ESD 腕带接地，或者

 您在 ESD 地板上穿戴了 ESD 鞋或 ESD 鞋接地条。

在接触电子模块之前，一定要释放掉自己身上所带的静电。具体做法是：在接触这些模块前，触

摸一下已接地的导电物体（例如，开关机柜、水管未涂油漆的部分等）即可。

不要让含有可带电和高度绝缘材料的模块互相接触，例如塑料薄膜、绝缘桌表面或者合成纤维制

成的包裹物。

一定要将模块放在一个导电的表面上（具有 ESD 涂层的工作台、导电 ESD 泡沫、ESD 袋或容

器）。

不要让这些组件靠近数据查看器件、显示器或电视单元。与显示器之间保持至少 > 10 厘米的间

距。

2.5.4 测量与修改 ESD 模块

只有做好以下准备后，才能测量此类模块：

– 测量仪器已接地（如，通过 PE 导体）或

– 在用无潜在静电的测量仪器进行测量前，您已对探测头进行放电处理（如，通过触碰控制装

置外壳没有上漆的金属部分）。

 如果进行焊接工作，一定要使用已接地的烙铁。

2.5.5 派送 ESD 模块

 始终将模块和元件储存在导电的包装（如金属化塑料包装袋或金属管套）中，并在派送时始

终使用导电的外包装。

如果包装不导电，那么在进行包装前请将模块放在导电的封套中。例如，使用导电的海绵橡

胶、ESD 袋、家用铝箔或纸。切勿使用塑料袋或塑料薄膜。 2

 如果模块使用了集成电池，则应确保导电包装不与电池终端接触或使终端短路，如有必要，

请先用绝缘胶带或其他材料将终端盖好。
