– Transportspur-Einstellungen
– Wenn „Shuttle“ als Ausgabe ausgewählt ist, können die jeweiligen Transportspur-Ein
-
stellungen hier manuell eingegeben werden. Dies ist notwendig, wenn es sich bei der
vorhergehenden Station nicht um einen SIPLACE-Bestückautomaten handelt (sondern
um einen Drucker, AIO etc.). In diesem Fall können die Transportspur-Einstellungen
NICHT mit der Funktion Einstellungen der vorhergehenden Maschine in der Linie ver
-
wenden übernommen werden.
– ID: Gibt die Transportspur-Nummer an (1 = rechts und 2 = links).
– Feste Wange: Wählen Sie die Lage der festen Wange, die in der vorhergehenden Sta
-
tion konfiguriert wurde.
– Position: Wählen Sie die Position der festen Wange, die in der vorhergehenden Station
konfiguriert wurde.
6 Betrieb der Shuttle Extension Montage- und Betriebsanleitung
6.2 Shuttle Extension in der Stationssoftware Shuttle Extension Ausgabe 11/2018
70
6.2 Shuttle Extension in der Stationssoftware
Jede Shuttle Extension wird über die Bedienoberfläche einer Maschine gesteuert. In den ver
-
schiedenen Ansichten wird die Maschine, an der die Shuttle Extension montiert ist, als „diese Ma
-
schine“ bezeichnet.
Klicken Sie auf das Symbol Rüstung (1) in der Symbolleiste der Stationssoftware.
Klicken Sie auf das Symbol Stellplatz (3).
Abb. 6.2 - 1 Stationssoftware - Ansicht „Rüstung“
Klicken Sie auf das Symbol (2), um die Shuttle Extension auf der Ausgabeseite auszuwählen.
Klicken Sie auf das Symbol (4), um die Shuttle Extension auf der Eingabeseite auszuwählen.
(1)
(2)
(4)
(3)
Montage- und Betriebsanleitung 6 Betrieb der Shuttle Extension
Shuttle Extension Ausgabe 11/2018 6.2 Shuttle Extension in der Stationssoftware
71

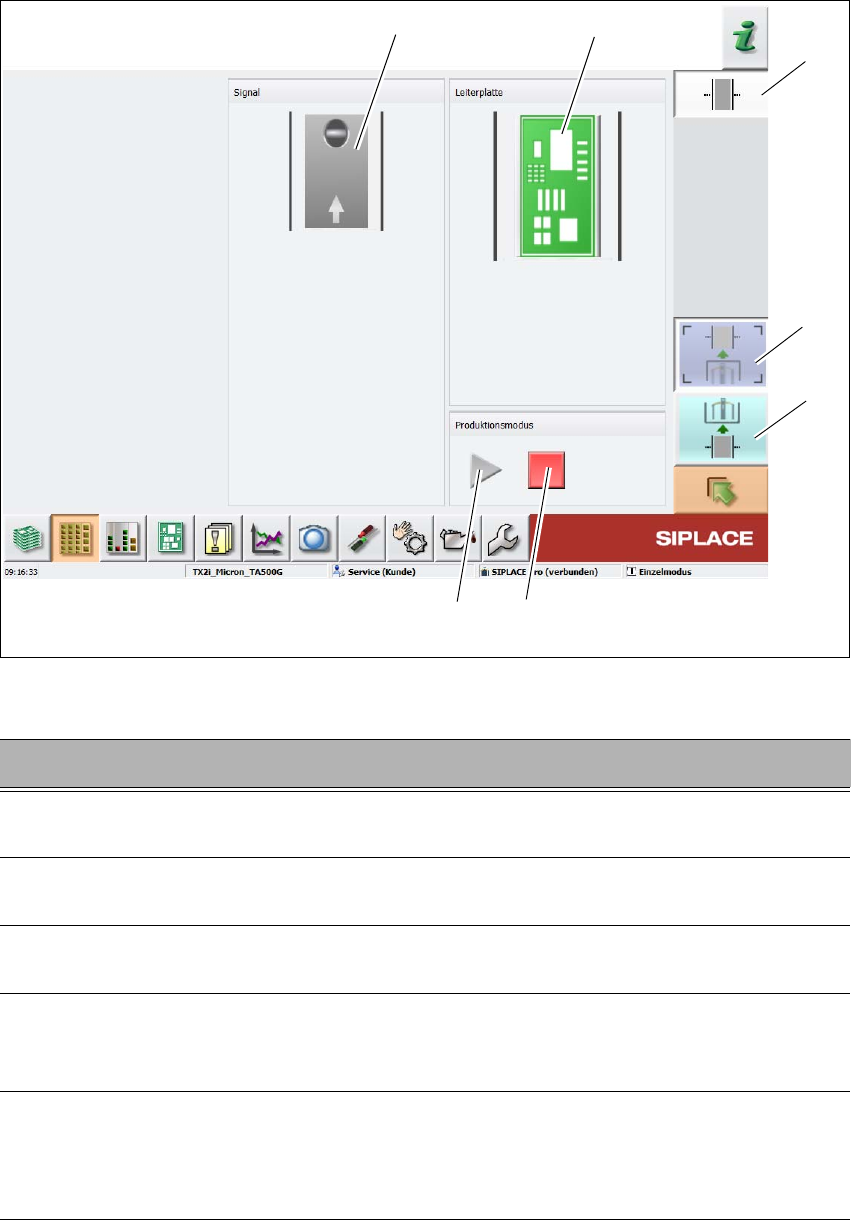

Abb. 6.2 - 2 Stationssoftware - Ansicht „Shuttle Extension Rüstung“
6
Ziffer Beschreibung
1
Wählen Sie dieses Symbol, wenn die Shuttle Extension sich an der Ausgabeseite
befindet.
2
Wählen Sie dieses Symbol, wenn die Shuttle Extension sich auf der Eingabeseite
befindet.
3
Stoppt den automatischen Betrieb der Shuttle Extension, es können einzelne
Funktionen ausgeführt werden.
4
Startet den automatischen Betrieb der Shuttle Extension, d. h. dass Leiterplatten,
die an der Shuttle Extension ankommen, durchtransportiert und entsprechend der
Konfiguration an eine nachfolgende Maschine abgegeben werden.
5
Hier wird der aktuelle Zustand des Signalgebers (Laserlichtschranke) angezeigt. Mit
dem LED-Symbol wird angezeigt, ob sich eine Leiterplatte in der Shuttle Extension
befindet bzw. mit anderen Worten, ob der Signalgeber (Lichtschranke) ausgelöst
wurde.
(2)
(5)
(1)
(3)
(4)
(6)
(7)
