7 Barcodeleser-Erweiterung Montage- und Betriebsanleitung

7.4 Montageanleitung Shuttle Extension Ausgabe 11/2018

7.4.3 Schritt 3

 Montieren Sie mithilfe 2x 03116105-Bolt 4 M-C, 2x 03116106-Bolt 5 M-C und 2x 03042563-

ISO4762 M5x20 die vormontierte Verlängerungsschiene_li. am Shuttle-Transport.

Abb. 7.4 - 3 Schritt 3

7.4.4 Schritt 4

 Montieren Sie mithilfe 2x 03116105-Bolt 4 M-C, 2x 03116106-Bolt 5 M-C und 2x 03042563-

ISO4762 M5x20 die vormontierte Verlängerungsschiene_re. am Shuttle-Transport.

Abb. 7.4 - 4 Schritt 4

Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung

Shuttle Extension Ausgabe 11/2018 7.4 Montageanleitung

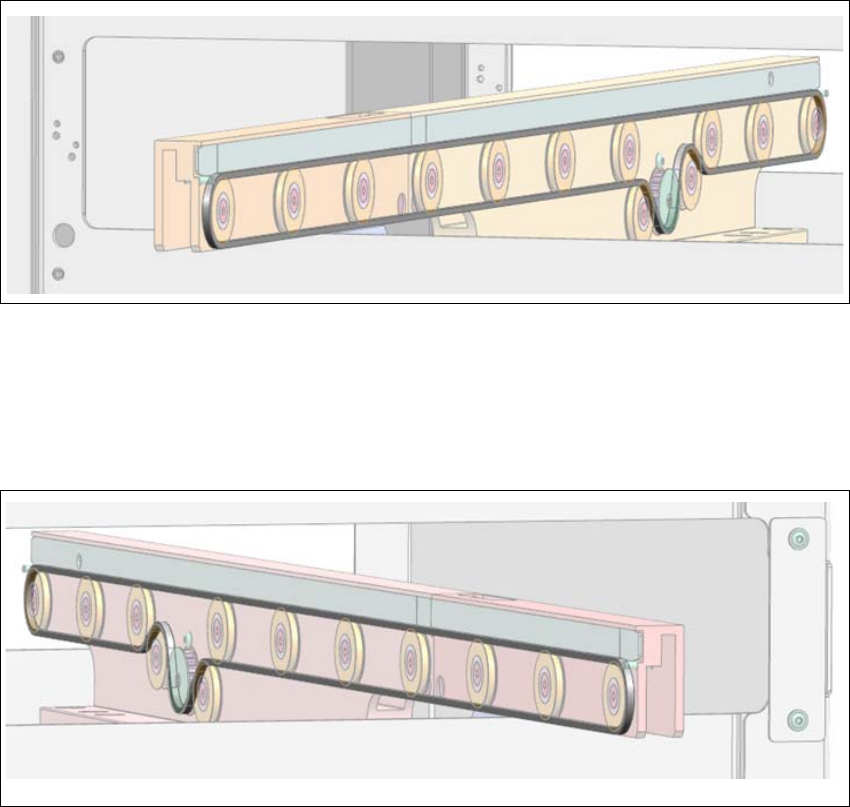

7.4.5 Schritt 5

 Montieren Sie den 03149525- Synchronriemen 2.5x2.2 AT3/1341 auf der linken Schiene und

spannen Sie ihn entsprechend.

Abb. 7.4 - 5 Schritt 5

7.4.6 Schritt 6

 Montieren Sie den 03149525- Synchronriemen 2.5x2.2 AT3/1341 auf der rechten Schiene

und spannen Sie ihn entsprechend.

Abb. 7.4 - 6 Schritt 6

7 Barcodeleser-Erweiterung Montage- und Betriebsanleitung

7.4 Montageanleitung Shuttle Extension Ausgabe 11/2018

7.4.7 Schritt 7

 Bringen Sie die 03153427- Sicherheitsmarkierung 9x600 mm am Shuttle-Maschinengehäuse

an (nur auf der Eingangsseite).

Abb. 7.4 - 7 Schritt 7

7.4.8 Schritt 8

 Befestigen Sie die 7x Halbrundschrauben 03099579- ISO7380-2 M4x10-A2-70 am Maschi

nengehäuse und ziehen Sie sie locker an, so dass die Barcodeleser-Abdeckung durch die

schlüsselförmigen Öffnungen geführt werden kann.

 Schieben Sie die Transportschienen zur leichteren Montage der Abdeckung zur Mitte der

Shuttle Extension.

Bündig ausge

richtet

7,5 mm
