最后步骤 3
使 SIPLACE TX 贴片机框架和输送机扩展件框架之间保留 2 mm 至 8 mm 的间隙。 参见图 3.2
- 1 中的项目 1，第 38 页。
重新检查输送机扩展件和 SIPLACE TX 之间的传送情况。
必要时，调整支撑脚或接口支架夹具的高度。
正确对齐输送机扩展件后，立即拧紧顶部螺母（图 3.3 - 4 中的项目 1，第 41 页），以固定所
有输送机扩展件支撑脚。
装配和使用说明书 3 SIPLACE TX 上的装配
输送机扩展件 11/2018 版本 3.4 电气连接
47
3.4 电气连接
3
3.4.1 输送机扩展件上的电气连接
将以下电缆连接到输送机扩展件连接件上。
– 4 x SMEMA 电缆 [ 项目 编号： 03152800-xx]
– 1 x CAN 总线电缆 [ 项目 编号： 03133551-xx]
– 1 x 电源接口电缆，连接至 SIPLACE TX [ 项目 编号： 03133550-xx]

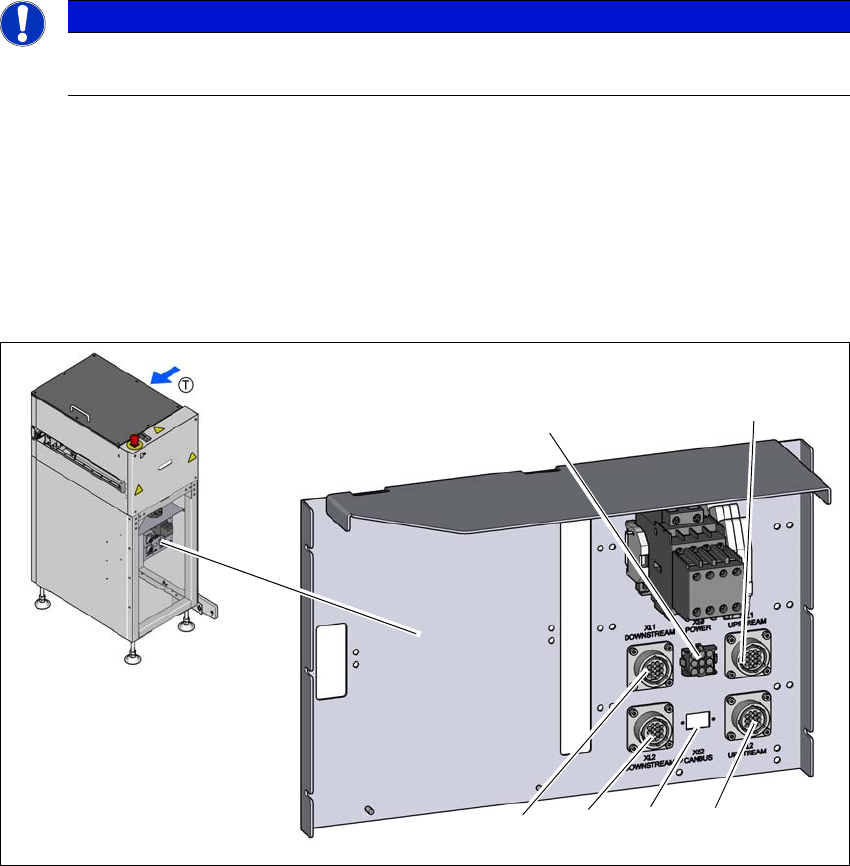

图 3.4 - 1 输送机扩展件上的电气连接
(1) SMEMA 连接件 XL1 UPSTREAM - 轨道 1 至上一台贴片机
(2) SMEMA 连接件 XL2 UPSTREAM - 轨道 2 至上一台贴片机
(3) CAN 总线连接
(4) SMEMA 连接件 XL2 DOWNSTREAM - 轨道 2 至下一台贴片机
(5) SMEMA 连接件 XL1 DOWNSTREAM - 轨道 1 至下一台贴片机
(6) X50 至 SIPLACE TX 电源接口
请注意
输送机扩展件电路图的使用
有关详细信息，请参见输送机扩展件电路图。
(6)
(1)
(2)
(3)
(4)
(5)
3 SIPLACE TX 上的装配 装配和使用说明书
3.4 电气连接 输送机扩展件 11/2018 版本
48
3.4.2 SIPLACE TX 上的电气连接
3.4.2.1 总览
图 3.4 - 2 SIPLACE TX 连接
(1) SMEMA 连接件 T1 UPSTREAM
(2) SMEMA 连接件 T1 DOWNSTREAM
(3) SMEMA 连接件 T2 UPSTREAM
(4) SMEMA 连接件 T2 DOWNSTREAM
(5) CAN 总线连接 （终端和连接点，参见 3.4.2.2
节、第 49 页和第 3.4.2.3 页、第 50 页）
(6) 输送机扩展件输出电源接口
(7) 输送机扩展件输入电源接口
(7)
(6)
(5)
(1)
(2)
(3)
(4)
