1 介绍 装配和使用说明书 SIPLACE TX
1.2 总览 输送机扩展件 2018 年 11 月版本
14
1.2.9 有关环保处理的重要信息
SIPLACE 贴片机主要采用可以用环保方式轻松拆分和处理的材料和部件制造而成。
1
1.2.10 电磁兼容性 （EMC）
SIPLACE 贴片机是针对专业的工业应用而设计的，并且已通过多方测试。 任何其他环境下，在产
生干扰辐射方面贴片机的电磁兼容性将无法被保证。
1.2.11 原装 SIPLACE 附件的注意事项
1
请注意
操作方需正确、环保地进行弃置处理
系统所有者应全权负责对贴片机、生产材料、易耗品和磨损部件进行正确的环保处理。
请遵守您所在国家或地区有关废弃物处理和环境保护的规定。
请注意
使用原版备用件和经授权的附属装置
使用此外的其他部件将造成安全隐患，我们对由此导致的损失不负任何责任。
仅可使用由 ASM Assembly Systems GmbH&Co.KG. 提供的原版备件和经授权的附
属装置
装配和使用说明书 1 介绍
输送机扩展件 2018 年 11 月版本 1.3 技术数据
15
1.3 技术数据
1
输送机扩展件的尺寸 （参见图 1.4 - 1，第 16 页）
长度 1 440 mm
宽度 1 691.6 mm
配备传送导轨的高度为 950 mm 1 1162.5 mm
重量 1 80 kg
配备条形码读取扩展器的输送机扩展件的尺寸 （参见图 4.0 - 1
，第 76 页）
长度 1 647 mm
宽度 1 691.6 mm
配备传送导轨的高度为 950 mm 1 1162.5 mm
重量 1 105 kg
总重
额定电压 42 V 和 24 V
满载电流 0.8 A 和 1.5 A
最大噪音排放 75 dB (A)
最大马达的额定电流 2 A
贴片机的短路额定值 (SCCR) 0.5 kA
功率 0.033 kW 和 0.036 kW
PCB 厚度 0.3 mm 至 4.5 mm
PCB 厚度
单传送导轨 1 45 mm 至 460 mm
双传送导轨 1 45 mm 至 260 mm
PCB 长度 45 mm 至 375 mm
PCB 重量 最多 2 kg
PCB 检测 LED 光障
TX 传送导轨位置 /PCB 厚度 传送导轨位置 231 => 固定导轨之间的距离 （外
部位置）462 mm => PCB 厚度 210 mm
传送导轨位置 268 => 固定导轨之间的距离 （外
部位置）536 mm => PCB 厚度 250 mm
传送导轨位置 281 => 固定导轨之间的距离 （外
部位置）562 mm => PCB 厚度 260 mm
1 介绍 装配和使用说明书 SIPLACE TX
1.4 环境条件和连接值 输送机扩展件 2018 年 11 月版本
16
1.4 环境条件和连接值
1.4.1 包装、运输和储存的环境要求
1
1.4.2 贴片机运行的环境要求
1
1.4.3 电路板
1

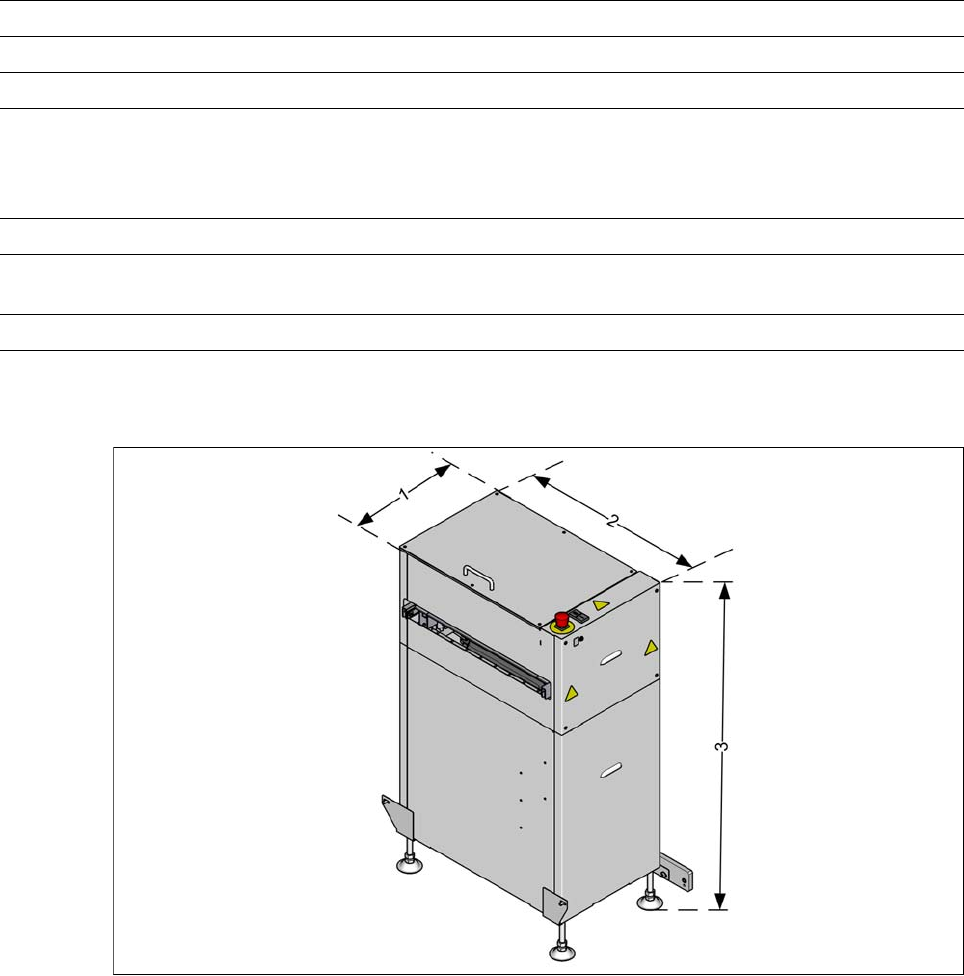

图 1.4 - 1 输送机扩展件电路板
(1) 宽度
(2) 长度
(3) 高度
温度范围 -25°C 至 55°C
空气湿度 最高到 95%
环境压力 最高 1700 m （无需均压处理）
室内温度 15°C 至 35°C
空气湿度 30% 至 75% （但是平均不能高于 45%，以防止贴片机上出现
凝结）
环境压力 > 750 mbar （相当于高于平均海平面 2500 m）
