Montage- und Betriebsanleitung 1 Einleitung

Shuttle Extension Ausgabe 11/2018 1.3 Technische Daten

1.3 Technische Daten

Abmessung Shuttle Extension (siehe Abb. 1.4 - 1, Seite 16)

Länge 1 440 mm

Breite 1 691,6 mm

Höhe bei einer Transporthöhe von 950 mm1 1162,5 mm

Gewicht 1 80 kg

Abmessung Shuttle Extension mit Barcode-Leser-Erweiterung (siehe Abb. 7.1 - 2

, Seite 74)

Länge 1 647 mm

Breite 1 691,6 mm

Höhe bei einer Transporthöhe von 950 mm1 1162,5 mm

Gewicht 1 105 kg

Insgesamt

Nennspannung 42 V und 24 V

Volllaststrom 0,8 A und 1,5 A

Maximale Geräuschentwicklung 75 dB (A)

Amperewert des größten Motors 2 A

Kurzschluss-Auslegung der Maschine (SCCR) 0,5 kA

Leistung 0,033 kW und 0,036 kW

Leiterplattendicke 0,3 mm bis 4,5 mm

Leiterplattenbreite

Einfachtransport 1 45 mm bis 460 mm

Doppeltransport 1 45 mm bis 260 mm

Leiterplattenlänge 45 mm bis 375 mm

Leiterplattengewicht max. 2 kg

Leiterplattendetektion LED-Lichtschranken

Wangenpositionen TX-Transport/LP-Breite Transportwange Position 231 => Abstand zwi-

schen fester Wange (äußere Position) 462 mm =>

LP-Breite 210 mm

Transportwange Position 268 => Abstand zwi-

schen fester Wange (äußere Position) 536 mm =>

LP-Breite 250 mm

Transportwange Position 281 => Abstand zwi-

schen fester Wange (äußere Position) 562 mm =>

LP-Breite 260 mm

1 Einleitung Montage- und Betriebsanleitung SIPLACE TX

1.4 Umweltbedingungen und Anschlusswerte Shuttle Extension Ausgabe 11/2018

1.4 Umweltbedingungen und Anschlusswerte

1.4.1 Umweltbedingungen für das Verpacken, den Transport und die Lagerung

1.4.2 Umweltbedingungen für den Betrieb der Automaten

1.4.3 Stellfläche

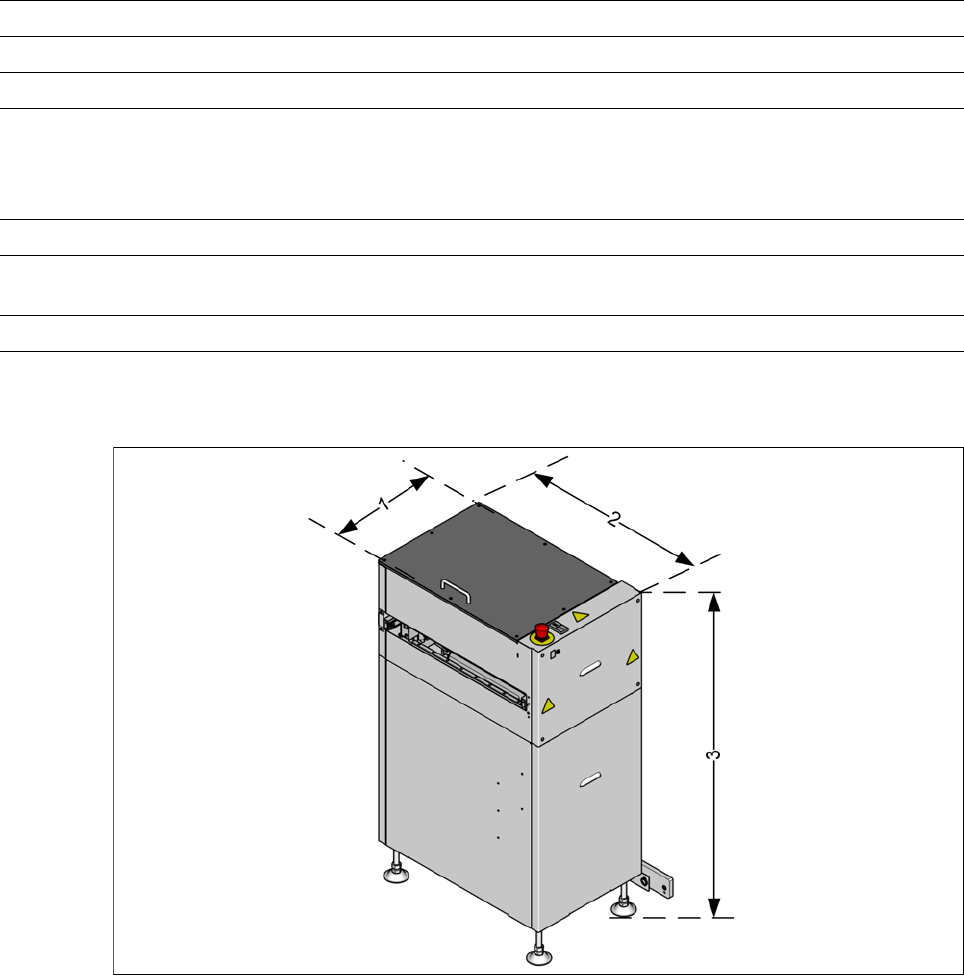

Abb. 1.4 - 1 Shuttle Extension - Stellfläche

(1) Breite

(2) Länge

(3) Höhe

Temperaturbereich -25°C bis + 55°C

Luftfeuchtigkeit bis 95%

Umgebungsdruck bis 1700 m Höhe ohne Druckausgleich

Raumtemperatur + 15°C bis + 35°C

Luftfeuchtigkeit 30% bis 75% (Im Mittel nicht höher als 45%, sodass Konden-

sation an der Maschine auf jeden Fall ausgeschlossen ist.)

Umgebungsdruck > 750 mbar (entspricht 2.500 m über dem Meeresspiegel)
