装配和使用说明书 2 操作安全 输送机扩展件 11/2018 版本 2.2 警告标签 29 2.2.4 传送导轨护手装置上的警告条 2 黑 - 黄色警告条贴在传送导轨上方的护手装置上。 图 2.2 - 4 中的项目 1， 第 27 页。 （每台输送机扩展件上的数量： 2) 此警告条用于警告操作员不要将 手伸到临近的贴片机内部。 2 2.2.5 标签 - 外部接地点 2 标签 - 外部接地点，图 2.2 - 3 ，第 26 页， 项目编号…
2 操作安全 装配和使用说明书
2.2 警告标签 输送机扩展件 11/2018 版本
28
2.2.1 警告标签 W 203
2
图 2.2 - 1 中的 W 203，第 24、2.2 - 2 页，第 25 和 2.2 - 4 页，第 27 页，项目编号 03009342-01
（每台输送机扩展件上的数量： 8)
2.2.2 警告标签 W 204
2
图 2.2 - 1 中的 W 204，第 24 页和第 2.2 - 2 页，第 25 页，项目编号 03009343-01
（每台输送机扩展件上的数量： 2)
2.2.3 警告标签 W 210
2
图 2.2 - 1 中的 W 210，第 24 页，项目编号 03009350-01
（每台输送机扩展件上的数量： 1)
2
2
2
有挤压危险
将手伸入此位置将导致手臂或手部受伤。
输送机扩展件运行时，不要将手伸到其内部。
不要将手伸到临近的贴片机内部。
2
2
2
有挤压危险
将手伸入此位置将导致手臂或手部受伤。
输送机扩展件运行时，不要将手伸到其内部。
2
2
2
2
2
2
EMERGENCY STOP （急停）按钮上的警告标签
装配和使用说明书 2 操作安全
输送机扩展件 11/2018 版本 2.2 警告标签
29
2.2.4 传送导轨护手装置上的警告条
2
黑 - 黄色警告条贴在传送导轨上方的护手装置上。 图 2.2 - 4 中的项目 1，第 27 页。
（每台输送机扩展件上的数量： 2)
此警告条用于警告操作员不要将手伸到临近的贴片机内部。
2
2.2.5 标签 - 外部接地点
2
标签 - 外部接地点，图 2.2 - 3，第 26 页， 项目编号 00359574-xx
（每台输送机扩展件上的数量：1)
2.2.6 标签 - 接地
2
标签 - 接地，图 2.2 - 3，第 26 页， 项目编号 00359574-xx
（每台输送机扩展件上的数量：1)
危险
顶盖打开时，存在造成人员伤害的危险！
在顶盖打开时，如将手伸入邻近贴片机中的危险区域内就会有造成人身伤害的危险。 此
区域由黑黄双色警告条标明。
请小心，在顶盖打开时不要将手伸入邻近贴片机中的危险区域内。
2
2
2
手部有被大面积 （挤压）伤害的危险
将手伸入此位置将导致手臂或手部受伤。
不要将手伸到临近的贴片机内部。
2
2
2
外部接地点
请按照 2.5 ESD 使用说明 章中的说明进行操作。
2
2
2
接地
必须连接所有接地终端。
2 操作安全 装配和使用说明书
2.3 安全 输送机扩展件 11/2018 版本
30
2.3 安全
2.3.1 顶盖
印制板传送导轨由一块可以移动的顶盖遮盖。 顶盖和保护盖作为保护装置，可以防止未经授权的
人员接触到输送机扩展件内部。
2
2

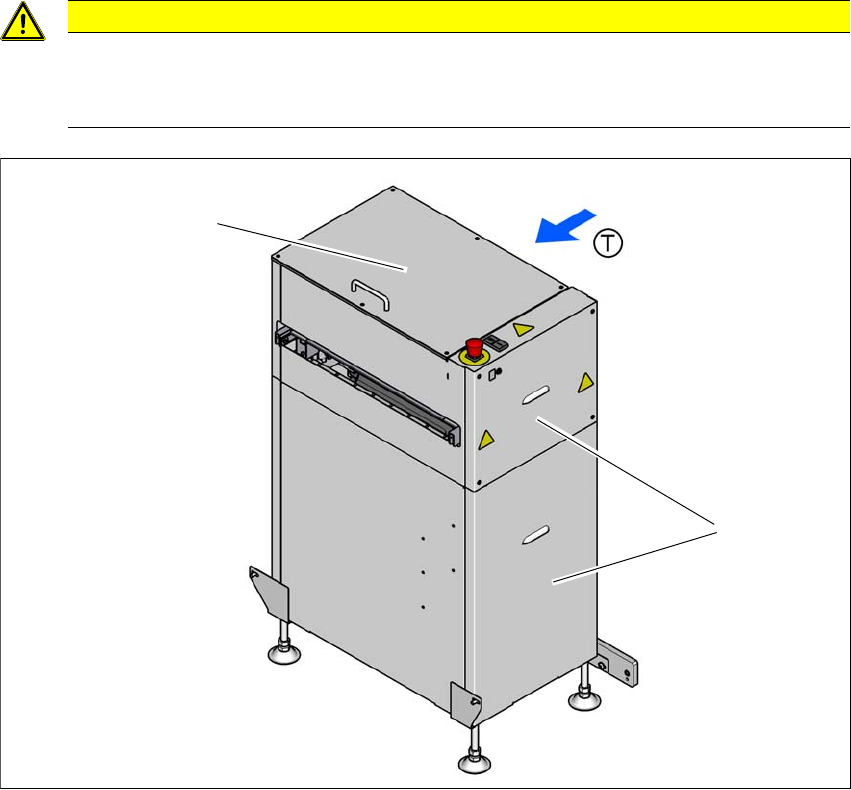

图 2.3 - 1 顶盖和保护盖
(1) 顶盖
(2) 保护盖 （两侧）
(T) 行程方向
注意事项
损坏的危险！
如用力过大就有损坏顶盖和其他盖子的危险。
切勿站立在或攀爬到顶盖和其他盖子上。
(1)
(2)
