7 条形码读取扩展器 装配和使用说明书 7.1 描述和概览 输送机扩展件 11/2018 版本 74 7.1.1 电路板 7 图 7.1 - 2 配备条形码读取扩展器的输送机扩展 件 电路板 (1) 宽度 (2) 长度 (3) 高度
装配和使用说明书 7 条形码读取扩展器
输送机扩展件 11/2018 版本 7.1 描述和概览
73
7 条形码读取扩展器
7.1 描述和概览
条形码读取扩展器是用于读取条形码的一个附加选件。 条形码读取扩展器连接至 SIPLACE 贴片
机传送导轨输入侧的输送机扩展件。
7
图 7.1 - 1 配备条形码读取扩展器的输送机扩展件 - SIPLACE TX 配置示例
(1) 输送机扩展件上的条形码读取扩展器
(2) SIPLACE TX 输入传送导轨的输送机扩展件
(3) SIPLACE TX 输出传送导轨的输送机扩展件
(4) SIPLACE TX 贴片机
(1)
(3)
(4)
(2)
7 条形码读取扩展器 装配和使用说明书
7.1 描述和概览 输送机扩展件 11/2018 版本
74
7.1.1 电路板
7

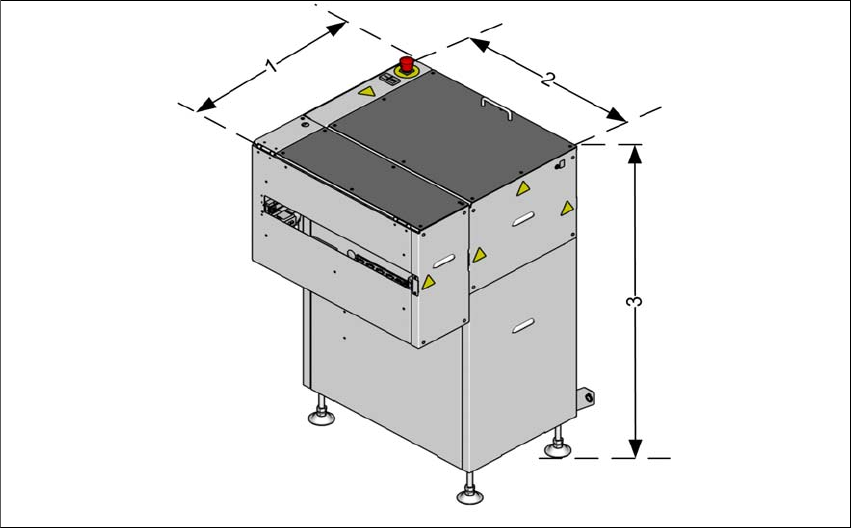

图 7.1 - 2 配备条形码读取扩展器的输送机扩展件
电路板
(1) 宽度
(2) 长度
(3) 高度
装配和使用说明书 7 条形码读取扩展器
输送机扩展件 11/2018 版本 7.2 安全
75
7.2 安全
7.2.1 警告标签
7

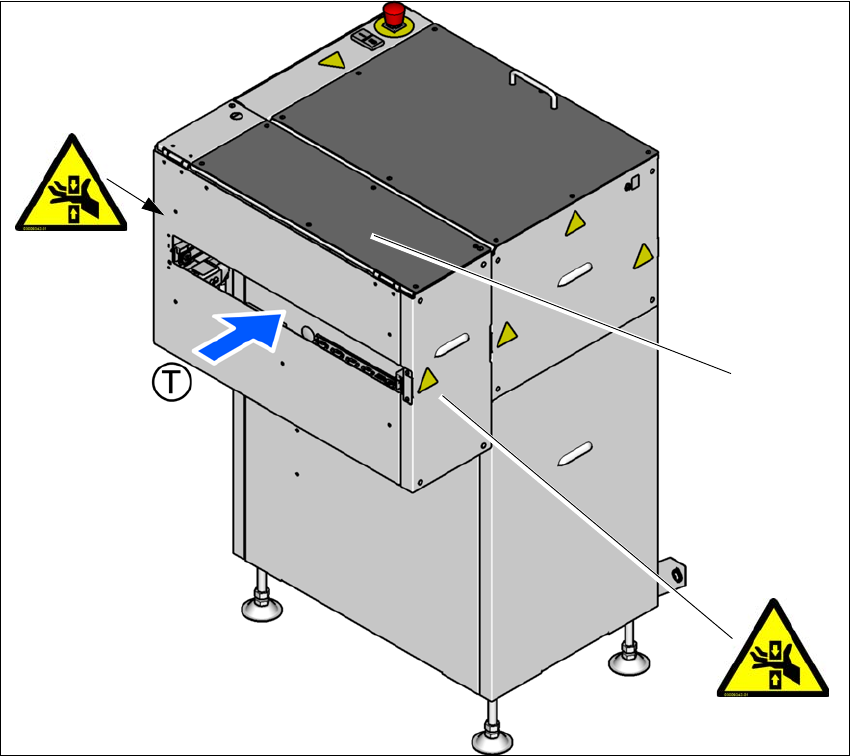

图 7.2 - 1 配备条形码读取扩展器的输送机扩展件
(T) SIPLACE TX 输入传送导轨行程方向
(1) 输送机扩展件上的条形码读取扩展器
项目 W 203，项目编号 03009342-xx （两侧）
W 203
W 203
(1)
