7 条形码读取扩展器 装配和使用说明书 7.2 安 全 输送机扩展件 11/2018 版本 76 7.2.1.1 警告标签 W 203 7 图 7.2 - 1 中的 W 203，第 75 页，项目编号 03009342- 01 （每台条形码读取扩展器上的 数量： 2) 7.2.2 光学系统的分类 7 7 7 7 有挤压危险 将手伸入此位置将导致手臂或手 部受伤。 输送机扩展件 - 条形码读取扩展器运行时，不 要将手伸到其 内部。 …
装配和使用说明书 7 条形码读取扩展器
输送机扩展件 11/2018 版本 7.2 安全
75
7.2 安全
7.2.1 警告标签
7

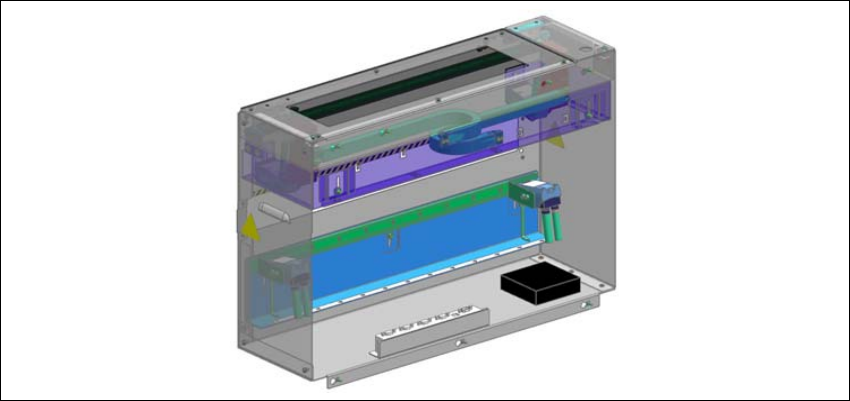

图 7.2 - 1 配备条形码读取扩展器的输送机扩展件
(T) SIPLACE TX 输入传送导轨行程方向
(1) 输送机扩展件上的条形码读取扩展器
项目 W 203，项目编号 03009342-xx （两侧）
W 203
W 203
(1)
装配和使用说明书 7 条形码读取扩展器
输送机扩展件 11/2018 版本 7.3 交付范围
77
7.3 交付范围
– 条形码读取扩展器套件总成： [ 项目编号： 03158729-xx]
– Extension 207_right cpl. （预安装）[ 项目编号： 03149504-xx]
– Extension 207_left cpl. （预安装）[ 项目编号： 03149503-xx]
– 条形码读取扩展器 保护盖 BG[ 项目编号： 03135848-xx]
– ISO 7380-2 M 4 x 10-A2-70 [ 项目编号： 03099579-xx]
– 安全标记 9 x 600 mm [ 项目编号： 03153427-xx]
– ISO 7093-1 - 5 - 200 HV - A2 [ 项目编号： 03022708-xx]
– ISO 4762 - M 5 x 10-A2-70 [ 项目编号： 03042560-xx]
– ISO 4762 - M 5 x 6-A2-70 [ 项目编号： 03082905-xx]
– Klettostar velcro 紧固件 90 mm [ 项目编号： 03157157-xx]
– 太网交换机 5 端口 （带调节器） 电缆 [ 项目编号： 03152110-xx]
– 电缆： BC 扫描仪电源组和控制装置 [ 项目编号： 03123643-xx]
– 电缆： 控制计算机 LAN 3 [ 项目编号： 03148161-xx]
– RJ45 适配器卡入式 Bu - Bu 屏蔽 [ 项目编号： 03098672-xx]
– LAN card PCI Express 2x Gigabit LAN [ 项目编号： 03118416-xx]
– 电缆： LAN PC - 适配器 - 输送机 TX [ 项目编号： 03152764-xx]
– 输送机顶盖接地电缆 [ 项目编号： 03151850-xx]
7.3.1 总览 - 条形码读取扩展器套件总成
图 7.3 - 1 条形码读取扩展器套件总成
