装配和使用说明书 3 SIPLACE TX 上的装配 输送机扩展件 11/2018 版本 3.3 装配套件和机械连接 45 输送机扩展件输出侧上的接口支 架 3 图 3.3 - 10 输出传送导轨接口支架 - 左侧 图 3.3 - 11 输出传送导轨接口支架 - 右侧 (1) 输出传送导轨接口支架 - 左侧 (2) 输出传送导轨接口支架 - 右侧 (1) (2)
3 SIPLACE TX 上的装配 装配和使用说明书
3.3 装配套件和机械连接 输送机扩展件 11/2018 版本
44

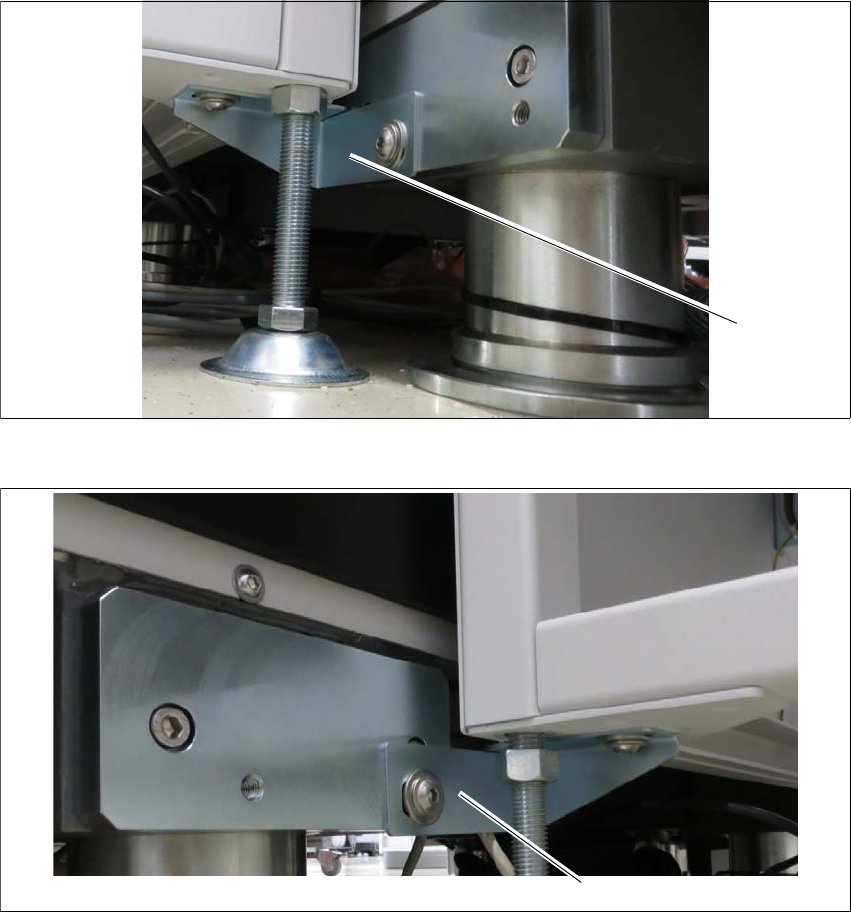

输送机扩展件输入侧上的接口支架 3
图 3.3 - 8 输入传送导轨接口支架 - 右侧
图 3.3 - 9 输入传送导轨接口支架 - 左侧
(1) 输入传送导轨接口支架 - 右侧
(2) 输入传送导轨接口支架 - 左侧
(1)
(2)
装配和使用说明书 3 SIPLACE TX 上的装配
输送机扩展件 11/2018 版本 3.3 装配套件和机械连接
45

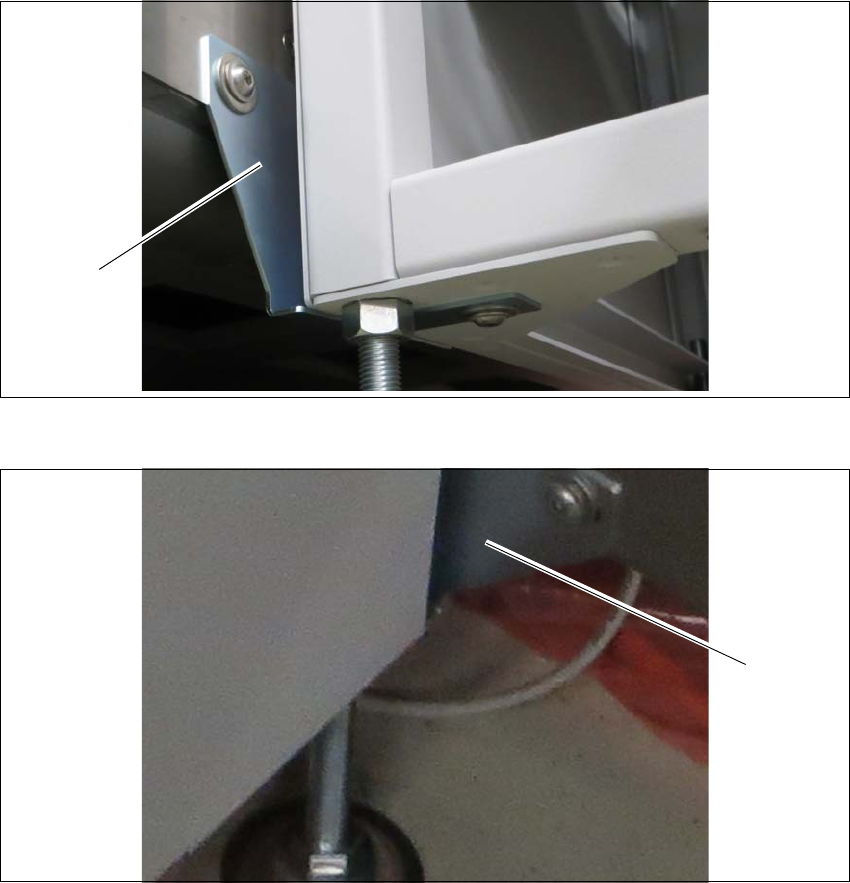

输送机扩展件输出侧上的接口支架 3
图 3.3 - 10 输出传送导轨接口支架 - 左侧
图 3.3 - 11 输出传送导轨接口支架 - 右侧
(1) 输出传送导轨接口支架 - 左侧
(2) 输出传送导轨接口支架 - 右侧
(1)
(2)
