2 操作安全 装配和使用说明书 2.3 安 全 输送机扩展件 11/2018 版本 32 2.3.2.2 保护开关的位置 2 图 2.3 - 3 保护开关的位置 (1) 电磁锁 (2) 保护盖开关 贴片机运转期间，顶盖开关通过机械 方式锁定。 保护盖 只有在按下停止按钮后才能打开。 (1) (1) (2) (1)
2 操作安全 装配和使用说明书
2.3 安全 输送机扩展件 11/2018 版本
32
2.3.2.2 保护开关的位置
2

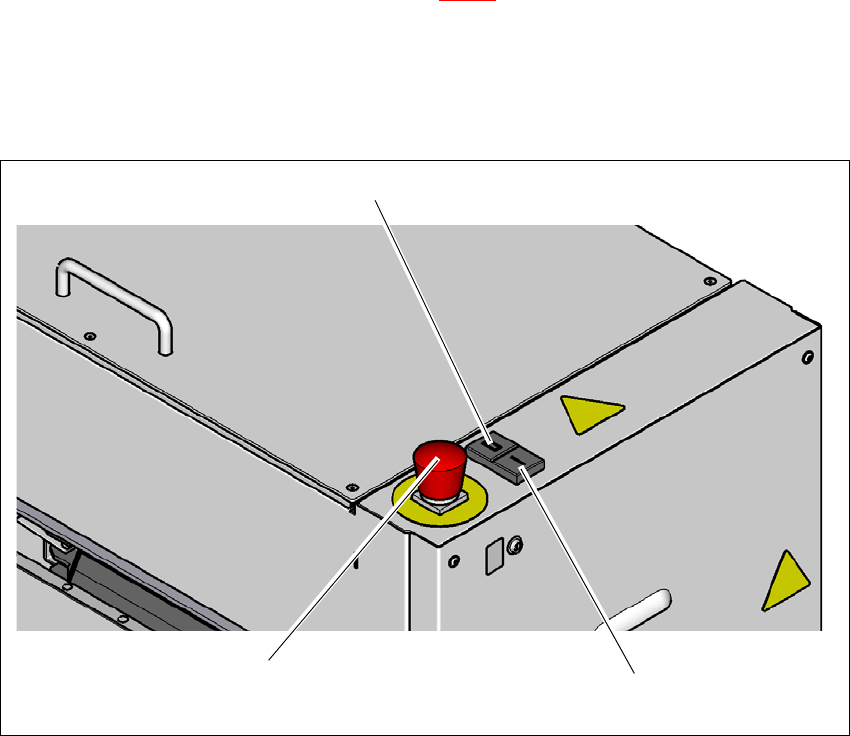

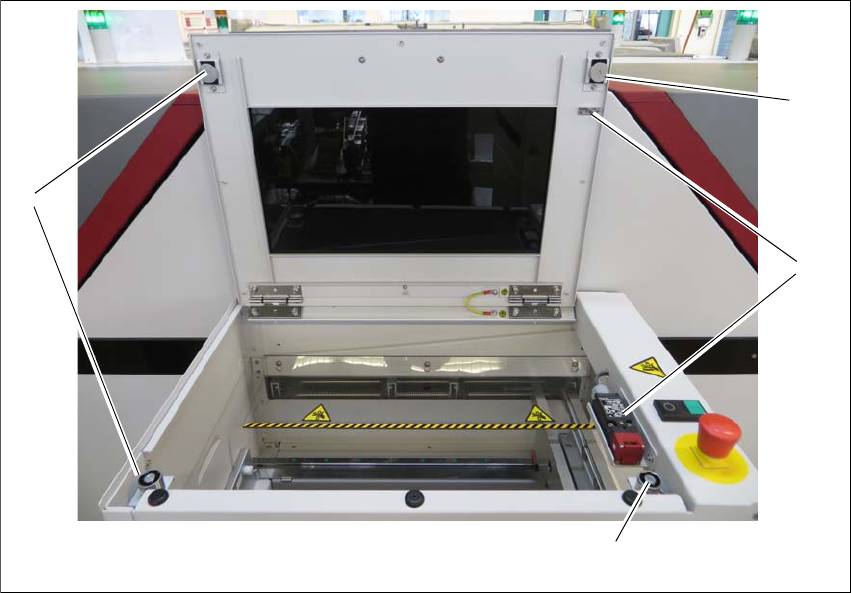

图 2.3 - 3 保护开关的位置
(1) 电磁锁
(2) 保护盖开关
贴片机运转期间，顶盖开关通过机械方式锁定。 保护盖只有在按下停止按钮后才能打开。
(1)
(1)
(2)
(1)
装配和使用说明书 2 操作安全
输送机扩展件 11/2018 版本 2.3 安全
33
2.3.2.3 功能说明
Stop （停止）按钮，黑色 （项目 1，图
2.3 - 2，第 31 页 2
上述按钮可用于停止输送机扩展件。 电磁锁释放后，顶盖便可打开。
Start （启动）按钮，绿色 （项目 2，图 2.3 - 2，第 31 页 2
按下启动按钮的时间应达到至少 200 ms，最多达 1500 ms，然后释放。 释放按钮后，输送机
扩展件将启用，顶盖将会被锁定。
强制锁止的 EMERGENCY STOP （急停）按钮 （项目 3，图 2.3 - 2，第 31 页 2
Emergency stop （急停）按钮为红色，按下时将锁定在 ON （开）位置上。 按下 EMERGENCY
STOP （急停）按钮后，输送机扩展件 EMERGENCY STOP （急停）电路的通断触点将会断开
并且输送机扩展件将停止运行。 EMERGENCY STOP （急停）按钮的信号触点将断开，
SIPLACE 贴片机工作站软件中将显示一则消息。
顶部保护盖开关 （项目 2，图 2.3 - 3，第 32 页） 2
该开关可用于检查顶盖是否关闭。 如果保护盖被关闭，EMERGENCY STOP （急停）按钮触点
和信号触点将闭合。 如果顶盖被打开，EMERGENCY STOP （急停）触点和信号触点将被断开。
电磁锁 （项目 1，图 2.3 - 3，第 32 页） 2
该电磁锁可用于检查顶盖是否关闭。 如果保护盖被关闭，EMERGENCY STOP （急停）按钮触
点和信号触点将闭合。
向下拉动顶盖时，电磁锁会阻止操作人员打开顶盖。 可以通过按下输送机扩展件上的停止按钮、
打开安全开关以断开安全回路或按下 EMERGENCY STOP （急停）按钮禁用电磁锁。
