装配和使用说明书 3 SIPLACE TX 上的装配 输送机扩展件 11/2018 版本 3.4 电气连接 49 3.4.2.2 连接 输送机扩展件支持两种配置： 上游和下游配 置，布线及跨接块设置如下所示： 3 对于两个输送机扩展件连接到单 个 SIPLACE TX 贴片机 的特殊配置，请按照以下所述配置 CAN 电缆和 TSP 420 跨 接块。 3 上游配置 下游配置 电源连接 TX -X15.S1 -X15.S2 TX CAN …
3 SIPLACE TX 上的装配 装配和使用说明书
3.4 电气连接 输送机扩展件 11/2018 版本
48
3.4.2 SIPLACE TX 上的电气连接
3.4.2.1 总览
图 3.4 - 2 SIPLACE TX 连接
(1) SMEMA 连接件 T1 UPSTREAM
(2) SMEMA 连接件 T1 DOWNSTREAM
(3) SMEMA 连接件 T2 UPSTREAM
(4) SMEMA 连接件 T2 DOWNSTREAM
(5) CAN 总线连接 （终端和连接点，参见 3.4.2.2
节、第 49 页和第 3.4.2.3 页、第 50 页）
(6) 输送机扩展件输出电源接口
(7) 输送机扩展件输入电源接口
(7)
(6)
(5)
(1)
(2)
(3)
(4)
装配和使用说明书 3 SIPLACE TX 上的装配
输送机扩展件 11/2018 版本 3.4 电气连接
49
3.4.2.2 连接
输送机扩展件支持两种配置： 上游和下游配置，布线及跨接块设置如下所示：
3
对于两个输送机扩展件连接到单个 SIPLACE TX 贴片机的特殊配置，请按照以下所述配置 CAN
电缆和 TSP 420 跨接块。
3
上游配置 下游配置
电源连接 TX -X15.S1 -X15.S2
TX CAN 总线连接 CAN3.EXT CAN3.EXT
电源连接 TX X50 X50
输送机 CAN 总线连接 X52 X52
SMEMA 连接 TX -XL1 和 XL2 上游 -XL1 和 XL2 上游
输送机 SMEMA 连接
-XL1-DS 和 XL2-DS（下游）
-XL1-US 和 XL2-US
（上游）
TSP 420 跨接块设置 JP1 针脚 2 和 3 短路
JP2 针脚 1 和 2 短路
JP1 针脚 2 和 3 短路
JP2 针脚 1 和 2 短路
取下 CAN3.EXT 上的 CAN 终
端连接件
插入 -X1* （CAN 电缆： 上
游）
插入 -X1* （CAN 电缆： 下
游）
CAN 电缆 IDC 连接件 上游配置 下游配置
-X1 -X1* （电缆： 下游） CAN3.EXT (TX)
-X1* 取下 CAN3.EXT 上的 CAN 终
端连接件
-X1 （电缆： 上游）
-X52 -X52 （输送机上游） -X52 （输送机上游）
TSP 420 跨接块设置
JP1 针脚 2 和 3 短路
JP2 针脚 1 和 2 短路
JP1 针脚 2 和 3 短路
JP2 针脚 1 和 2 短路
3 SIPLACE TX 上的装配 装配和使用说明书
3.4 电气连接 输送机扩展件 11/2018 版本
50

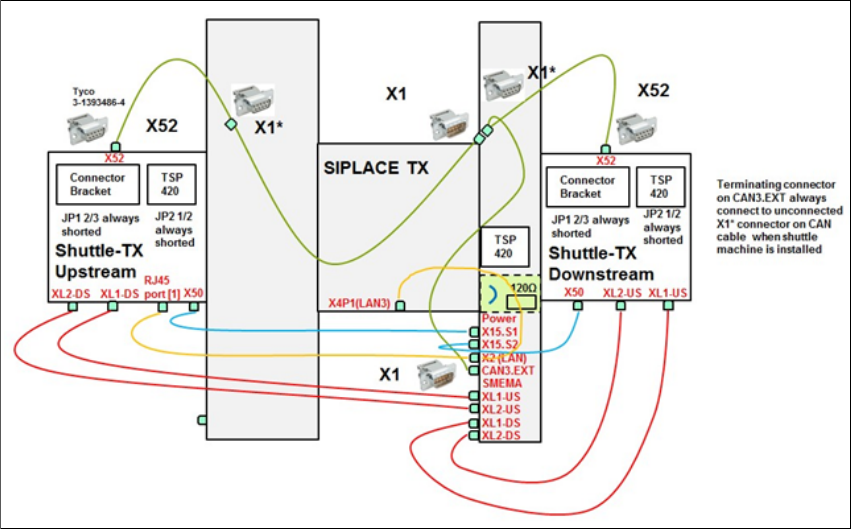

3.4.2.3 适用于特殊配置的 CAN 电缆连接
图 3.4 - 3 适用于特殊配置的 CAN 电缆连接
