7 条形码读取扩展器 装配和使用说明书 7.3 交付范围 输送机扩展件 11/2018 版本 78 7.3.2 输送机扩展件松动部件 – 插头 d24.8 D31.5 L DPE 正常 [ 项目编号： 03154892-0101 7 7 图 7.3 - 2 取下直流输出连接器 请注意 取下直流输出连接器 在输送机扩展件集成条形码读 取扩展器的情况下，必须取下直流输出连接器以铺设电 缆。 03154892-0101
装配和使用说明书 7 条形码读取扩展器
输送机扩展件 11/2018 版本 7.3 交付范围
77
7.3 交付范围
– 条形码读取扩展器套件总成： [ 项目编号： 03158729-xx]
– Extension 207_right cpl. （预安装）[ 项目编号： 03149504-xx]
– Extension 207_left cpl. （预安装）[ 项目编号： 03149503-xx]
– 条形码读取扩展器 保护盖 BG[ 项目编号： 03135848-xx]
– ISO 7380-2 M 4 x 10-A2-70 [ 项目编号： 03099579-xx]
– 安全标记 9 x 600 mm [ 项目编号： 03153427-xx]
– ISO 7093-1 - 5 - 200 HV - A2 [ 项目编号： 03022708-xx]
– ISO 4762 - M 5 x 10-A2-70 [ 项目编号： 03042560-xx]
– ISO 4762 - M 5 x 6-A2-70 [ 项目编号： 03082905-xx]
– Klettostar velcro 紧固件 90 mm [ 项目编号： 03157157-xx]
– 太网交换机 5 端口 （带调节器） 电缆 [ 项目编号： 03152110-xx]
– 电缆： BC 扫描仪电源组和控制装置 [ 项目编号： 03123643-xx]
– 电缆： 控制计算机 LAN 3 [ 项目编号： 03148161-xx]
– RJ45 适配器卡入式 Bu - Bu 屏蔽 [ 项目编号： 03098672-xx]
– LAN card PCI Express 2x Gigabit LAN [ 项目编号： 03118416-xx]
– 电缆： LAN PC - 适配器 - 输送机 TX [ 项目编号： 03152764-xx]
– 输送机顶盖接地电缆 [ 项目编号： 03151850-xx]
7.3.1 总览 - 条形码读取扩展器套件总成
图 7.3 - 1 条形码读取扩展器套件总成
7 条形码读取扩展器 装配和使用说明书
7.3 交付范围 输送机扩展件 11/2018 版本
78
7.3.2 输送机扩展件松动部件
– 插头 d24.8 D31.5 LDPE 正常 [ 项目编号： 03154892-0101
7
7

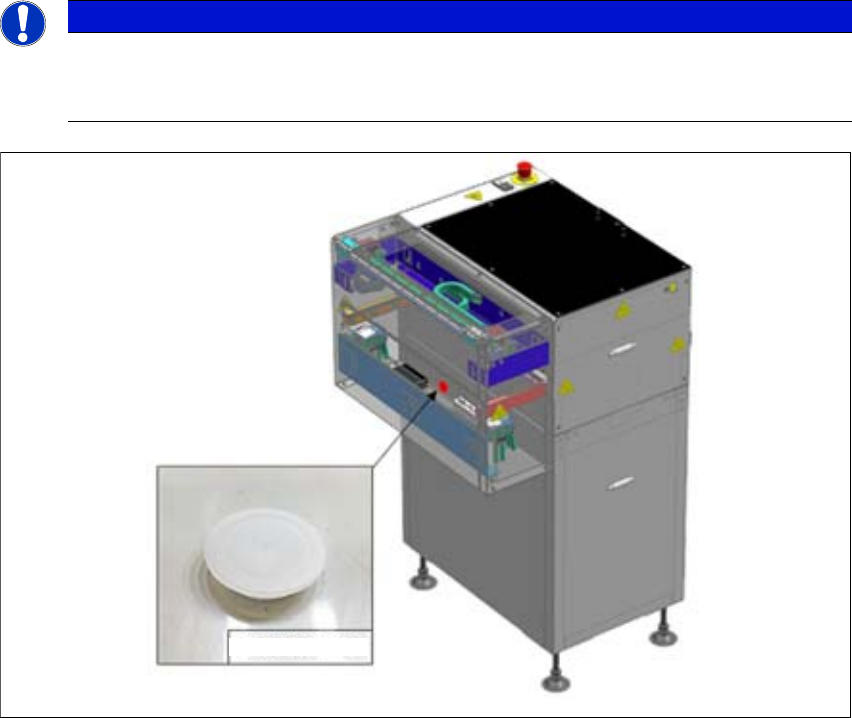

图 7.3 - 2 取下直流输出连接器
请注意
取下直流输出连接器
在输送机扩展件集成条形码读取扩展器的情况下，必须取下直流输出连接器以铺设电
缆。
03154892-0101
装配和使用说明书 7 条形码读取扩展器
输送机扩展件 11/2018 版本 7.4 装配说明
79
7.4 装配说明
7.4.1 步骤 1
必须准备好以下项目后，才能将条形码读取扩展器安装到输送机扩展件上。
– 03135848- 条形码读取扩展器套件总成 （预安装）
– 03149503- 扩展件 207_ 左侧总成 （预安装）
图 7.4 - 1 步骤 1
7.4.2 步骤 2
取下输送机传送导轨上的固定销 (1) 以更换较长的输送带。
拧松皮带轮 (2) 以缓解皮带张力，取下传送导轨皮带。
图 7.4 - 2 步骤 2
(1)
(2)
(1)
(2)
