装配和使用说明书 6 操作输送机扩展件 输送机扩展件 11/2018 版本 6.2 工作站 GUI 上的输送机扩展件 71 6 7 已选择输送机扩展件设置视图 。 关键点 说明
6 操作输送机扩展件 装配和使用说明书
6.2 工作站 GUI 上的输送机扩展件 输送机扩展件 11/2018 版本
70

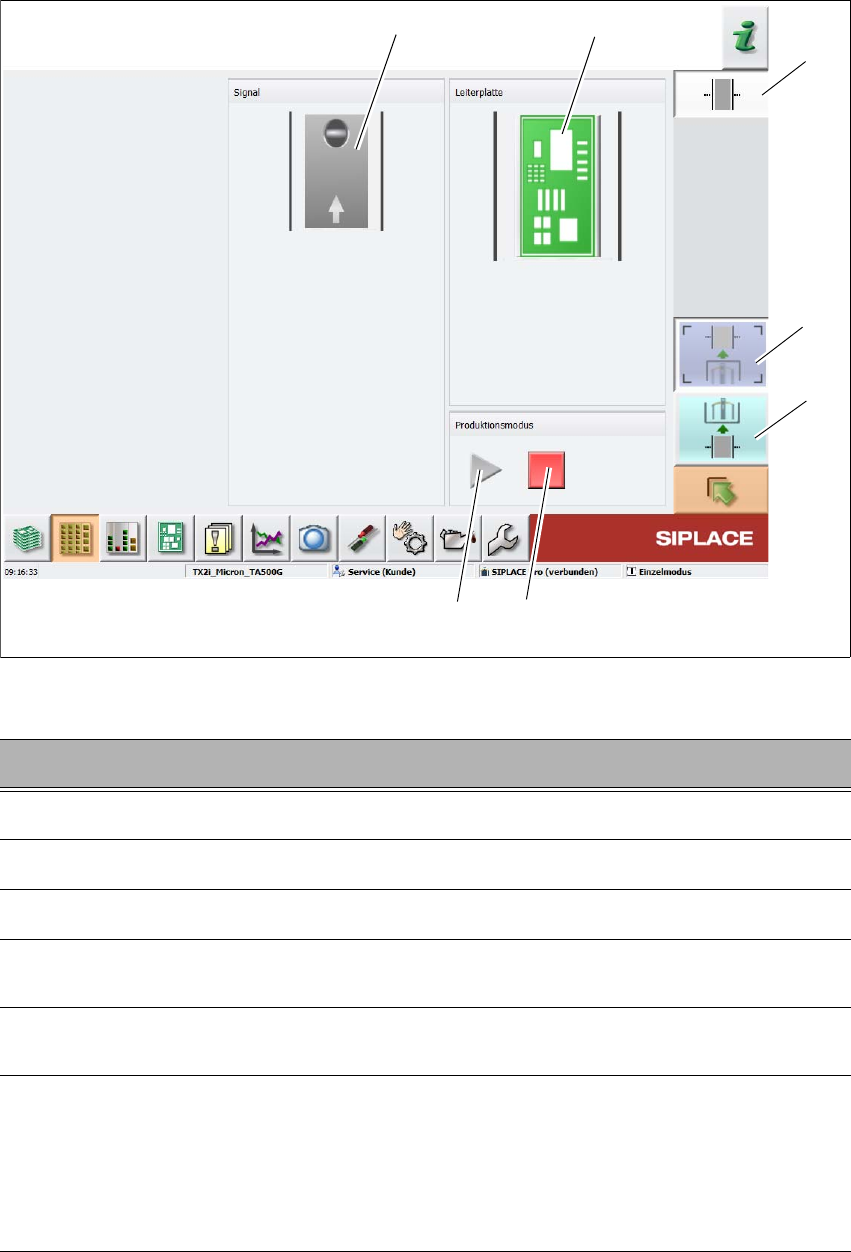

图 6.2 - 2 工作站软件 - 输送机扩展件设置视图
6
关键点 说明
1
选择输出传送导轨的输送机扩展件。
2
选择输入传送导轨的输送机扩展件。
3
停止自动运行输送机扩展件，执行单件功能。
4
启用自动运行输送机扩展件，也就是说按照配置，将输送机扩展件上的印刷板传送
到下一台贴片机上。
5
显示信号发送器的当前状态 （激光光障）。 LED 符号表示输送机扩展件中是否有印
刷板，也就是说信号发送器 （激光光障）是否激活。
6
如果输送机扩展件中有印刷板，印刷板符号将会以按钮显示。
点击印刷板符号和对话框后，将会显示印刷板选项。
取消印刷板
所选印刷板将不会再进行处理。
一旦取消更换印刷板，显示屏中的印刷板将会显示为红色。
(2)
(5)
(1)
(3)
(4)
(6)
(7)
装配和使用说明书 6 操作输送机扩展件
输送机扩展件 11/2018 版本 6.2 工作站 GUI 上的输送机扩展件
71
6
7
已选择输送机扩展件设置视图。
关键点 说明
6 操作输送机扩展件 装配和使用说明书
6.2 工作站 GUI 上的输送机扩展件 输送机扩展件 11/2018 版本
72
