Montage- und Betriebsanleitung 3 Montage an der SIPLACE TX
Shuttle Extension Ausgabe 11/2018 3.3 Montagesatz und mechanische Verbindung
45
Verbindungshalterungen an der Ausgangsseite der Shuttle Extension 3
Abb. 3.3 - 10 Verbindungshalterungen am Ausgabeband – linke Seite
Abb. 3.3 - 11 Verbindungshalterungen am Ausgabeband – rechte Seite
(1) Verbindungshalterung Ausgabeband – linke Seite
(2) Verbindungshalterung Ausgabeband – rechte Seite
(1)
(2)
3 Montage an der SIPLACE TX Montage- und Betriebsanleitung
3.3 Montagesatz und mechanische Verbindung Shuttle Extension Ausgabe 11/2018
46
Montage abschließen 3
Zwischen dem Rahmen der SIPLACE TX und dem Rahmen der Shuttle Extension muss ein
Spalt von 2 mm bis max. 8 mm sein. Siehe Abb. 3.2 - 1
, Seite 38.
Überprüfen Sie erneut den Übergang zwischen der Shuttle Extension und der SIPLACE TX.
Korrigieren Sie bei Bedarf die Höhe der Füße oder die Befestigung der Verbindungshalterun
-
gen.
Wenn die Shuttle Extension abschließend richtig ausgerichtet ist, ziehen Sie die obere Mutter
(Pos. 1 in Abb. 3.3 - 4
, Seite 41) mit dem Gabelschlüssel fest, um alle Füße der Shuttle Ex
-
tension zu befestigen.
Montage- und Betriebsanleitung 3 Montage an der SIPLACE TX
Shuttle Extension Ausgabe 11/2018 3.4 Elektrische Anschlüsse
47
3.4 Elektrische Anschlüsse
3
3.4.1 Elektrischer Anschluss an der Shuttle Extension
Schließen Sie die folgenden Kabel am Anschluss der Shuttle Extension an.
4 x SMEMA-Kabel [Art. Nr.: 03152800-xx]
1 x CAN-Buskabel [Art. Nr.: 03133551-xx]
1 x Netz-Schnittstellenkabel zur SIPLACE TX [Art. Nr. 03133550-xx]

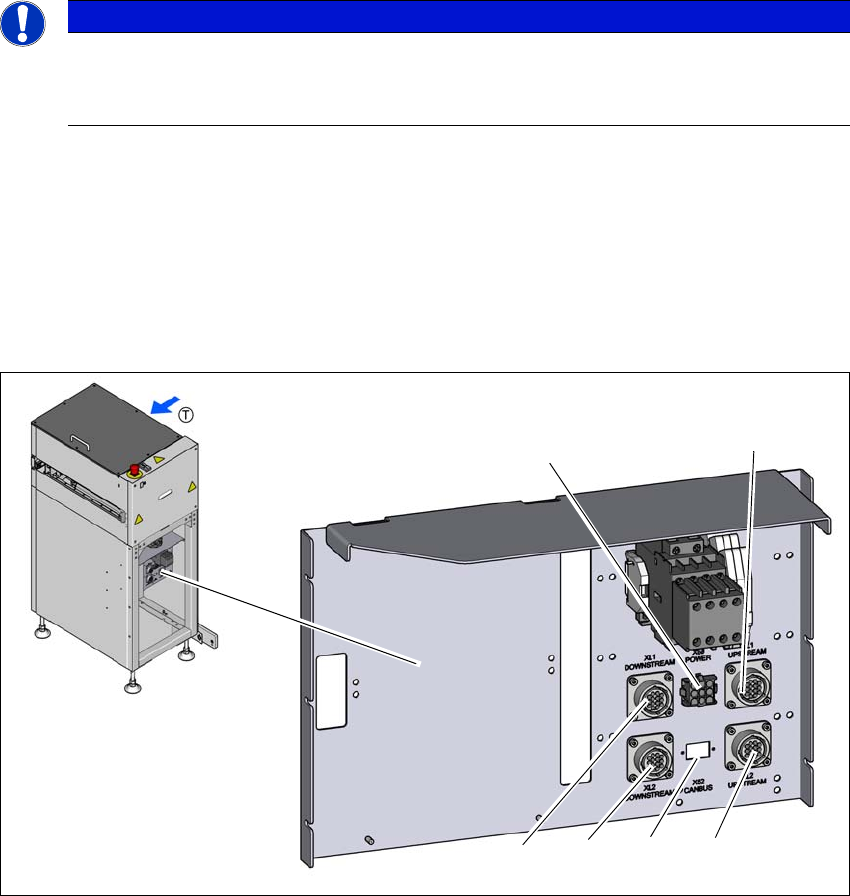

Abb. 3.4 - 1 Elektrischer Anschluss an der Shuttle Extension
(1) SMEMA-Anschluss XL1 UPSTREAM - Spur 1 zur Vorgängermaschine
(2) SMEMA-Anschluss XL2 UPSTREAM - Spur 2 zur Vorgängermaschine
(3) CAN-BUS-Anschluss
(4) SMEMA-Anschluss XL2 DOWMSTREAM - Spur 2 zur Nachfolgermaschine
(5) SMEMA-Anschluss XL1 DOWMSTREAM - Spur 1 zur Nachfolgermaschine
(6) NETZ-Schnittstelle X50 zur SIPLACE TX
HINWEIS
Verwendung der Schaltdiagramme der Shuttle Extension
Detaillierte Informationen entnehmen Sie bitte den Schaltdiagrammen für die
Shuttle Extension.
(6)
(1)
(2)
(3)
(4)
(5)
