7 条形码读取扩展器 装配和使用说明书 7.5 软件安装和配置 输送机扩展件 11/2018 版本 90 7.4.16 条形码读取器位置和倾斜角度 条形码读取器可以安装到两个位置并 且可以全方位倾斜 ±10°。 7 图 7.4 - 16 条形码读取器位 置和倾斜角度 7.5 软件安装和配置 有关 SICK 软件 “SO PAS” 的安装以及 2D LECTOR 620 PCB 条形码扫描器配置的相关信息， 请参 见 《条形码扫描器 SI…
装配和使用说明书 7 条形码读取扩展器
输送机扩展件 11/2018 版本 7.4 装配说明
89

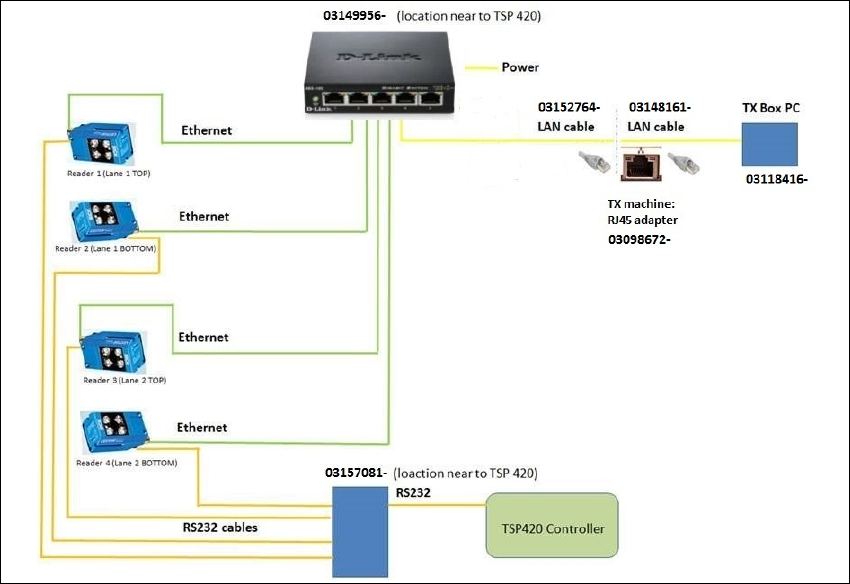

7.4.15 条形码读取器 - 电路图
7
图 7.4 - 15 条形码读取器 - 电路图
7 条形码读取扩展器 装配和使用说明书
7.5 软件安装和配置 输送机扩展件 11/2018 版本
90

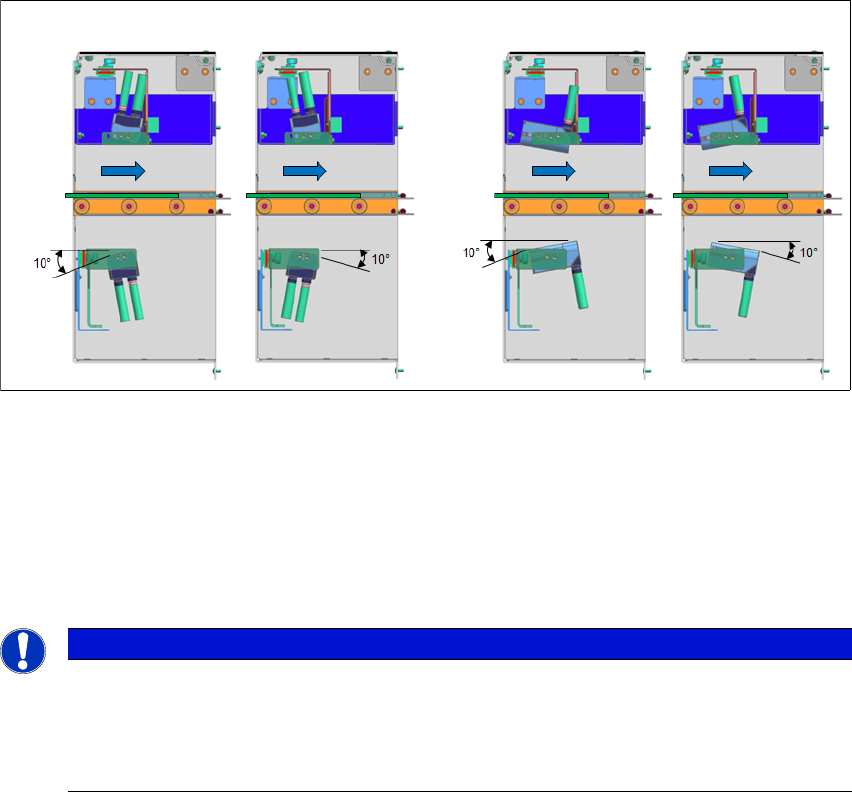

7.4.16 条形码读取器位置和倾斜角度
条形码读取器可以安装到两个位置并且可以全方位倾斜 ±10°。
7
图 7.4 - 16 条形码读取器位置和倾斜角度
7.5 软件安装和配置
有关 SICK 软件 “SOPAS” 的安装以及 2D LECTOR 620 PCB 条形码扫描器配置的相关信息，请参
见 《条形码扫描器 SICK 的安装和配置》手册 [ 德语： 00198202 xx] [ 英语： 00198203 xx]。
7
垂直安装
水平安装
PCB
方向
PCB
方向
请注意
更多信息
详细信息，请联系 SIPLACE 服务中心并提供以下编号：
– TI2016-05V03 / TI2016-05C03
– TI2015-12V06 / TI2015-12C06
装配和使用说明书 7 条形码读取扩展器
输送机扩展件 11/2018 版本 7.6 贴片机配置
91
7.6 贴片机配置
成功安装后，工作站软件贴片机配置中将会显示条形码读取器。

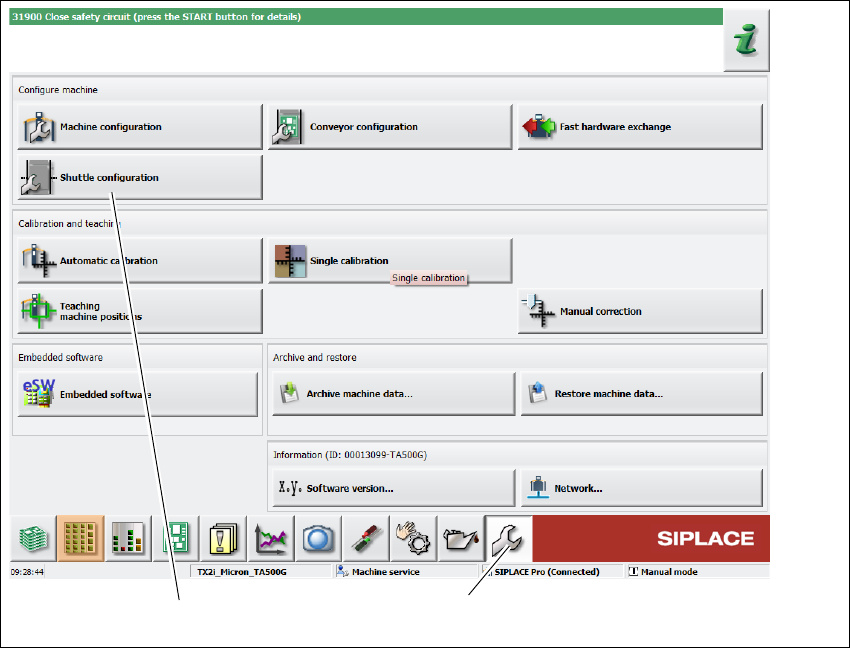

点击工作站 GUI 工具栏上的维护 (1) 图标。
图 7.6 - 1 工作站软件 - “ 维护 ” 视图
单击输送机配置图标 (2)。
输送机配置视图 如下显示： 7
(1)
(2)
