7 Barcodeleser-Erweiterung Montage- und Betriebsa nleitung 7.3 Lieferumfang Shuttle Extension Ausgabe 11/2018 78 7.3.2 Lose Teile Shuttle Extension – Stopfen d 24.8 D31.5 LDPE n ormal [Artikel- Nr.: 031548 92-0101 7 7 Ab…
Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 11/2018 7.3 Lieferumfang
77
7.3 Lieferumfang
– Barcodeleser-Erweiterungskit kpl.: [Artikel- Nr.: 03158729-xx]
– Verlängerung 207_re. kpl. (vormontiert) [Artikel- Nr.: 03149504-xx]
– Verlängerung 207_li. kpl. (vormontiert) [Artikel- Nr.: 03149503-xx]
– Barcodeleser erw. Abdeckung BG[Artikel- Nr.: 03135848-xx]
– ISO 7380-2 M 4 x 10-A2-70 [Artikel- Nr.: 03099579-xx]
– Sicherheitsmarkierung 9 x 600 mm [Artikel- Nr.: 03153427-xx]
– ISO 7093-1 - 5 - 200 HV - A2 [Artikel- Nr.: 03022708-xx]
– ISO 4762 - M 5 x 10-A2-70 [Artikel- Nr.: 03042560-xx]
– ISO 4762 - M 5 x 6-A2-70 [Artikel- Nr.: 03082905-xx]
– Klettostar-Klettverschuss 90 mm [Artikel- Nr.: 03157157-xx]
– Ethernet-Switch 5-Port mit modif. Kabel [Artikel- Nr.: 03152110-xx]
– Kabel: BC-Scanner-Netzteil und Steuerung [Artikel- Nr.: 03123643-xx]
– Kabel: Steuerrechner-LAN 3 [Artikel- Nr.: 03148161-xx]
– RJ45 Adapter-Snap-in Bu - Bu geschirmt [Artikel- Nr.: 03098672-xx]
– LAN-Karte PCI Express 2x Gigabit LAN [Artikel- Nr.: 03118416-xx]
– Kabel: LAN-PC - Adapter - Shuttle TX [Artikel- Nr.: 03152764-xx]
– Erdungskabel Shuttle obere Abdeckung [Artikel- Nr.: 03151850-xx]
7.3.1 Übersicht - Barcodeleser-Erweiterungskit kpl..

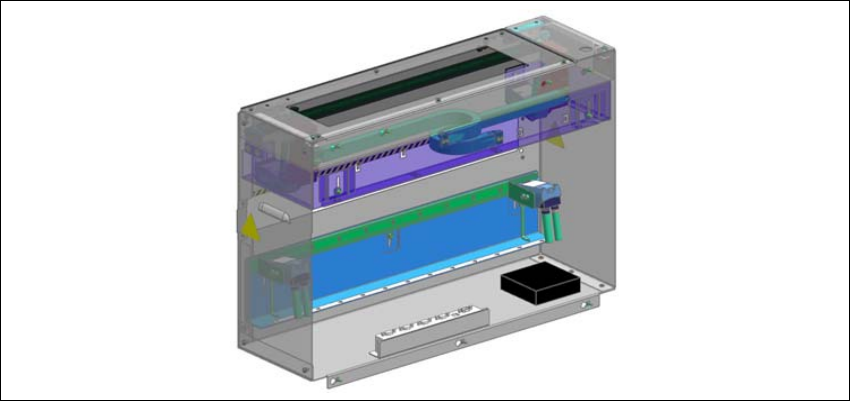

Abb. 7.3 - 1 Barcodeleser-Erweiterungskit kpl.
7 Barcodeleser-Erweiterung Montage- und Betriebsanleitung
7.3 Lieferumfang Shuttle Extension Ausgabe 11/2018
78
7.3.2 Lose Teile Shuttle Extension
– Stopfen d24.8 D31.5 LDPE normal [Artikel- Nr.: 03154892-0101
7
7

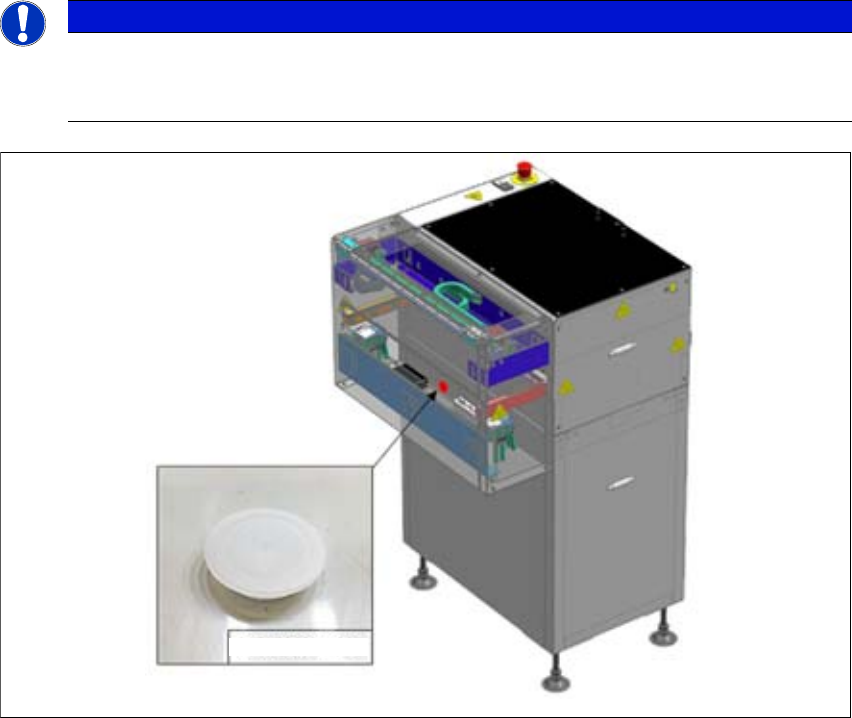

Abb. 7.3 - 2 Stopfen entfernen
HINWEIS
Stopfen entfernen
Wenn die Barcodeleser-Erweiterung an die Shuttle Extension angebaut wird, muss der
Stopfen entfernt werden, um die Kabelführung zu ermöglichen.
03154892-0101
Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 11/2018 7.4 Montageanleitung
79
7.4 Montageanleitung

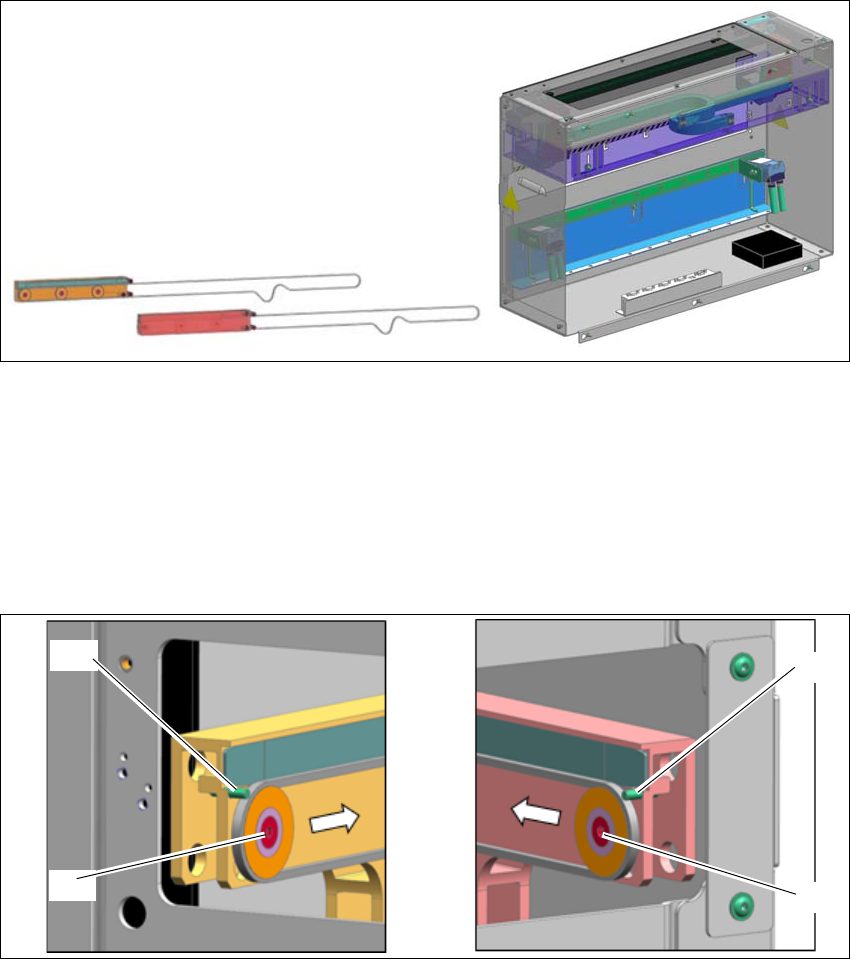

7.4.1 Schritt 1
Um das Barcodeleser-Erweiterungskit an die Shuttle Extension zu montieren, müssen folgende
Artikel vorhanden sein:
– 03135848 - Barcodeleser-Erweiterungskit kpl. (vormontiert)
– 03149503 - Verlängerung 207_li. kpl. (vormontiert)
Abb. 7.4 - 1 Schritt 1
7.4.2 Schritt 2
Entfernen Sie den Spannstift (1) vom Shuttle-Transport, um das Band gegen ein längeres
Band auszutauschen.
Lösen Sie die Riemenscheibe (2), um die Bandspannung zu reduzieren, und entfernen Sie
das Transportband.
Abb. 7.4 - 2 Schritt 2
(1)
(2)
(1)
(2)
