1 介绍 装配和使用说明书 SIPLACE TX 1.1 说 明 输送机扩展件 2018 年 11 月版本 6 – 打印机或熔炉配备双传送导 轨的 SIPLACE SX1/SX2 V2。 SIPLACE TX 或 SIPLACE SX1/ SX2 V2 必须安装输送机扩展件。 输出侧和输入侧的输送机扩展件 均可用。
装配和使用说明书 1 介绍
输送机扩展件 2018 年 11 月版本 1.1 说明
5
1介绍
本说明书用作 SIPLACE TX 和 SIPLACE SX1/SX2 V2 贴片机输送机扩展件的装配、操作和配置的
说明指南或参考文档。
1.1 说明
利用输送机扩展件，可以将 SIPLACE TX 或 SIPLACE SX1/SX2 V2 贴片机连接至其他具有不同传
送导轨模式的贴片机。 输送机扩展件可以在不同的传送导轨模式下平衡固定导轨的位置 （需要更
换的 I- 贴片），并在传送印刷板期间调节轨道的精度。 双传送导轨无法连接到单传送导轨上，反
之亦然。 此外，还可以将具有不同传送导轨模式的辅助生产设备 （例如打印机或熔炉）连接至
SIPLACE TX / SIPLACE SX1/SX2 V2。
1
例如，可能出现以下情况：
– 配备双传送导轨的 SIPLACE SX （交替模式）之上、带双传送导轨的 SIPLACE TX （I- 贴
片）。
– 打印机或熔炉配备双传送导轨的 SIPLACE TX。

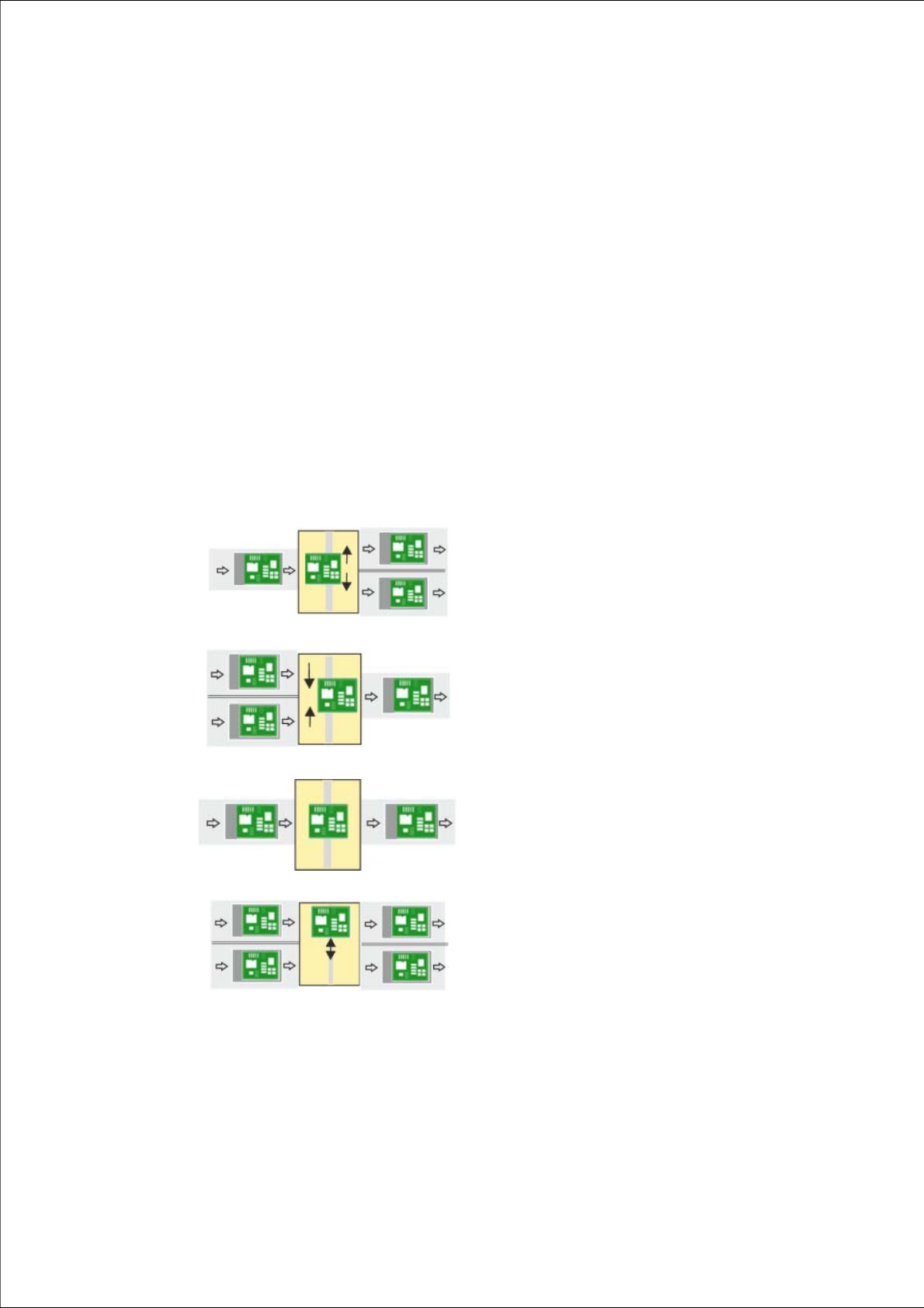

单传送导轨 => 双传送导轨
通常交替更换顺序为先右传送导轨后左传送导轨。 然而，
如果传送导轨堵塞，后续也可以使用几次其他导轨。
1
双传送导轨 => 单传送导轨
通常情况下，前一台贴片机的交替拾取顺序为先右传送
导轨后左传送导轨。 然而，如果一个传送导轨出现问题
或者没有可用的印刷板，后续也可以从其他导轨拾取几
次。 前提条件： 两个传送导轨必须生产相同的产品。
1
单传送导轨 => 单传送导轨
传送印刷板。
例如，这种情况下可通过两台贴片机的贴装进行补偿。
1
双传送导轨 => 双传送导轨
调整轨道精度以传送印刷板： 传送导轨 1 的印刷板也将会
传送下一台贴片机的传送导轨 1 中。 通常，应交替使用传
送导轨。
1 介绍 装配和使用说明书 SIPLACE TX
1.1 说明 输送机扩展件 2018 年 11 月版本
6
– 打印机或熔炉配备双传送导轨的 SIPLACE SX1/SX2 V2。
SIPLACE TX 或 SIPLACE SX1/SX2 V2 必须安装输送机扩展件。 输出侧和输入侧的输送机扩展件
均可用。
装配和使用说明书 1 介绍
输送机扩展件 2018 年 11 月版本 1.2 总览
7
1.2 总览
1.2.1 SIPLACE 贴片机输出侧的输送机扩展件
1
图 1.2 - 1 SIPLACE 贴片机传送导轨输出上的输送机扩展件输入侧
(1) 启动与停止按钮
(2) EMERGENCY STOP （急停）按钮
(3) 顶盖
(4) 侧盖
(5) SIPLACE 贴片机传送导轨输出侧的连接夹具
(1)
(5)
(2)
(3)
(4)
