装配和使用说明书 7 条形码读取扩展器 输送机扩展件 11/2018 版本 7.4 装配说明 87 7.4.13 步骤 13 取下工控机 (1) 上的 SIPLACE T X 贴片机盖。 将 PCIe LAN card 031184 16 安装到工控机 (2) 上。 取下 SIPLACE TX 贴片机盖上的外部连接件 (3)。 将 RJ45 适配器 03098416 安装到 SIP LAC E TX 外部连接件 (4 )…
7 条形码读取扩展器 装配和使用说明书
7.4 装配说明 输送机扩展件 11/2018 版本
86
7.4.12 步骤 12
7
7

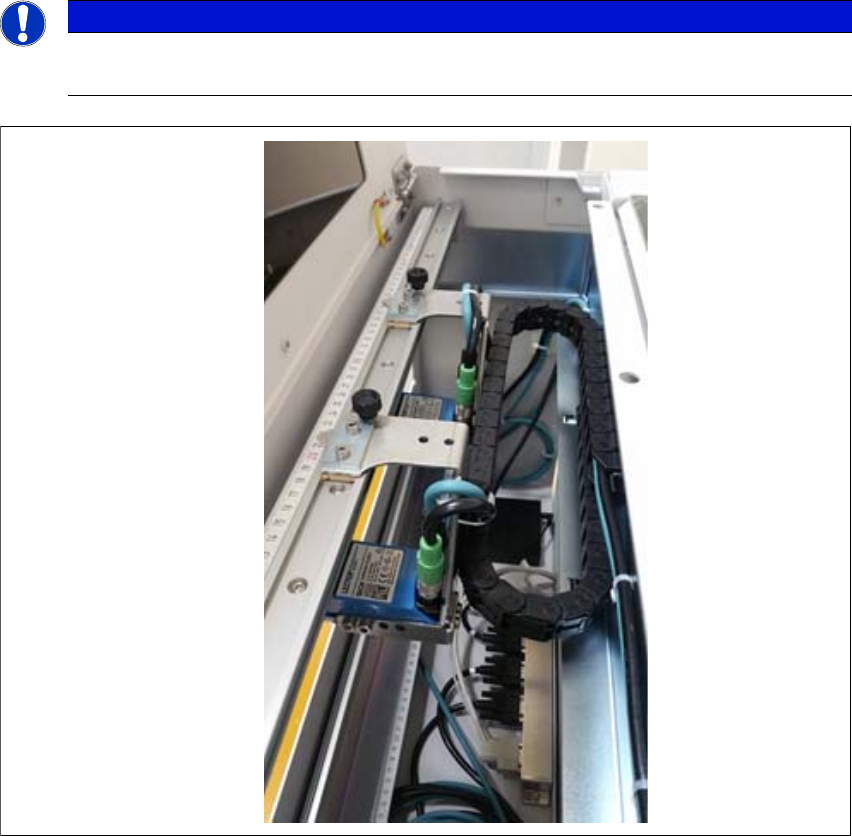

图 7.4 - 12 条形码读取器 - 示例
请注意
可根据客户要求安装条形码读取器
条形码读取器数量根据客户订单安装。 每台装配套件最多可安装 4 个条形码读取器。
装配和使用说明书 7 条形码读取扩展器
输送机扩展件 11/2018 版本 7.4 装配说明
87
7.4.13 步骤 13

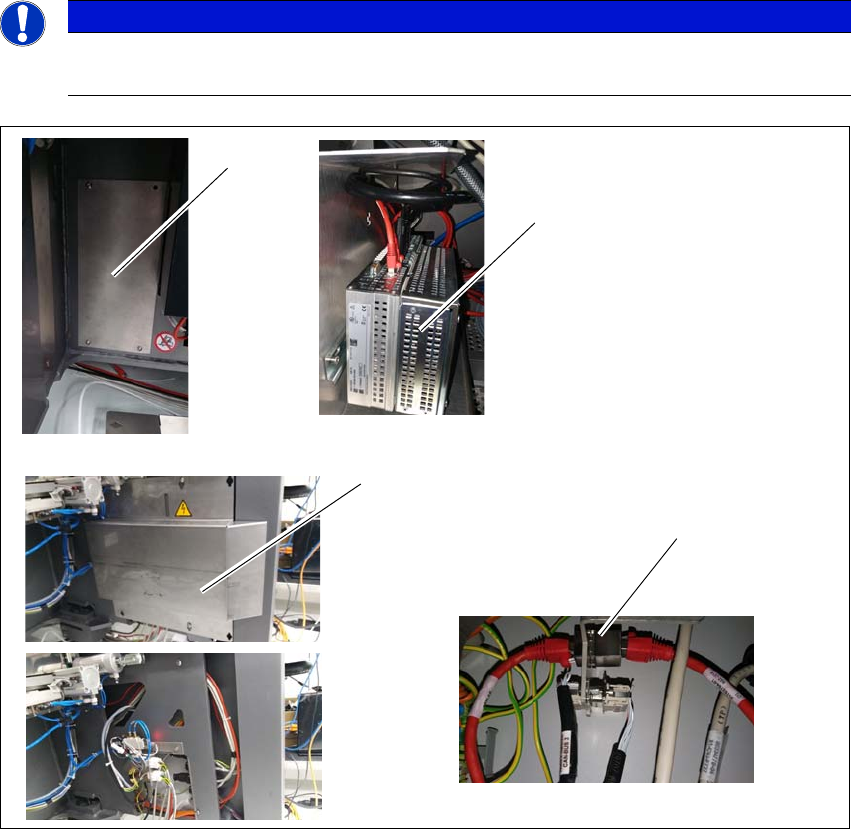

取下工控机 (1) 上的 SIPLACE TX 贴片机盖。
将 PCIe LAN card 03118416 安装到工控机 (2) 上。
取下 SIPLACE TX 贴片机盖上的外部连接件 (3)。
将 RJ45 适配器 03098416 安装到 SIPLACE TX 外部连接件 (4) 上。
将 LAN 电缆 03148161 通过工控机连接到 RJ45 适配器上。
7
7
图 7.4 - 13 步骤 13
请注意
安装前请关闭电源
安装前，必须关闭 SIPLACE TX 贴片机的电源。
(1)
(2)
(3)
(4)
7 条形码读取扩展器 装配和使用说明书
7.4 装配说明 输送机扩展件 11/2018 版本
88
7.4.14 条形码读取器 - 概览
条形码读取器的标准扫描距离为距离 PCB 表面 80 mm。 然而，顶部和底部条形码读取器均可调
整到 60mm 以读取较小的代码。
7

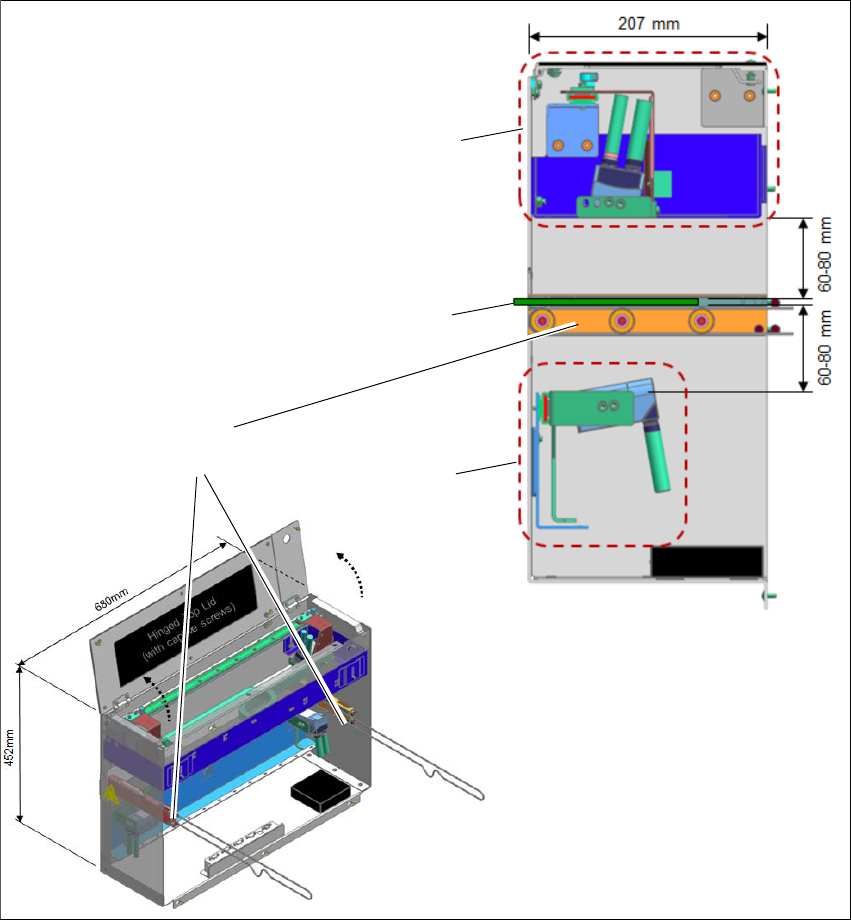

图 7.4 - 14 条形码读取器 - 概览
顶部 PCB 条形码装配套件
底部 PCB 条形码装配套
件
PCB
导轨扩展件 + 输送带 + 皮带轮
