7 条形码读取扩展器 装配和使用说明书 7.4 装配说明 输送机扩展件 11/2018 版本 82 7.4.7 步骤 7 仅在输送机框架输入侧张贴 03153427- 安全标 识 9x600mm。 图 7.4 - 7 步骤 7 7.4.8 步骤 8 将 7 颗圆头螺钉 0309957 9- ISO7380-2 M4x10-A2-70 安装到贴片机框架上并稍微拧紧以使条 形码读取器护盖可以滑移钥匙孔。 将传送导轨移动到输送机扩…
装配和使用说明书 7 条形码读取扩展器
输送机扩展件 11/2018 版本 7.4 装配说明
81

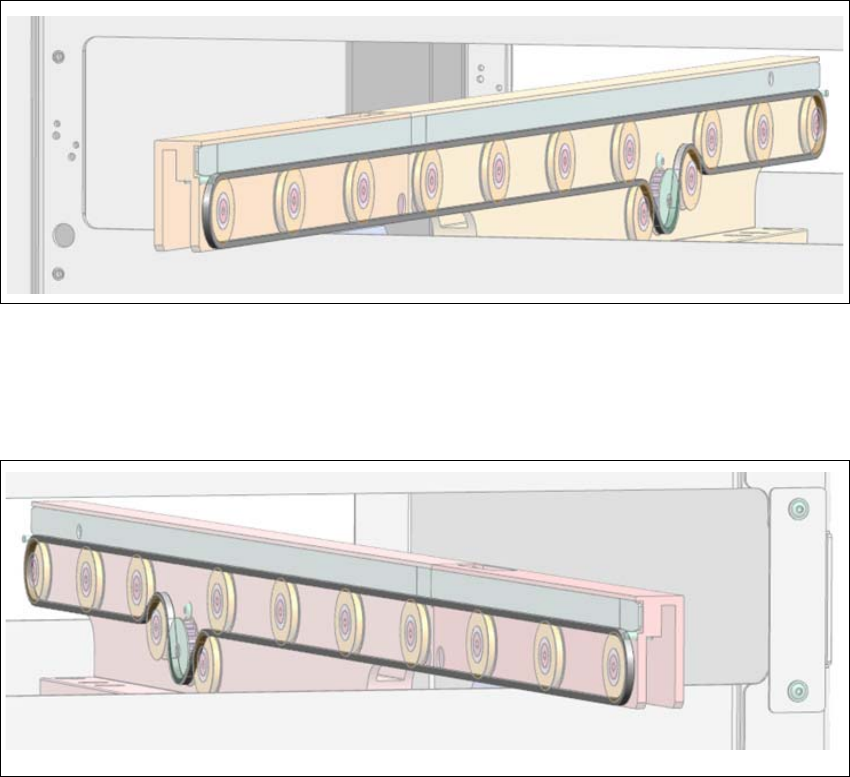

7.4.5 步骤 5
将 03149525- 同步皮带 2.5x2.2 AT3/1341 安装到左侧导轨上并适度张紧。
图 7.4 - 5 步骤 5
7.4.6 步骤 6
将 03149525- 同步皮带 2.5x2.2 AT3/1341 安装到右侧导轨上并适度张紧。
图 7.4 - 6 步骤 6
7 条形码读取扩展器 装配和使用说明书
7.4 装配说明 输送机扩展件 11/2018 版本
82
7.4.7 步骤 7
仅在输送机框架输入侧张贴 03153427- 安全标识 9x600mm。
图 7.4 - 7 步骤 7
7.4.8 步骤 8
将 7 颗圆头螺钉 03099579- ISO7380-2 M4x10-A2-70 安装到贴片机框架上并稍微拧紧以使条
形码读取器护盖可以滑移钥匙孔。
将传送导轨移动到输送机扩展件中央位置以便快速插入护盖。
图 7.4 - 8 步骤 8
水平对齐
7.5 mm
稍微拧紧螺钉以插入护盖
7x 03099579
ISO7380-2 M4x10
装配和使用说明书 7 条形码读取扩展器
输送机扩展件 11/2018 版本 7.4 装配说明
83

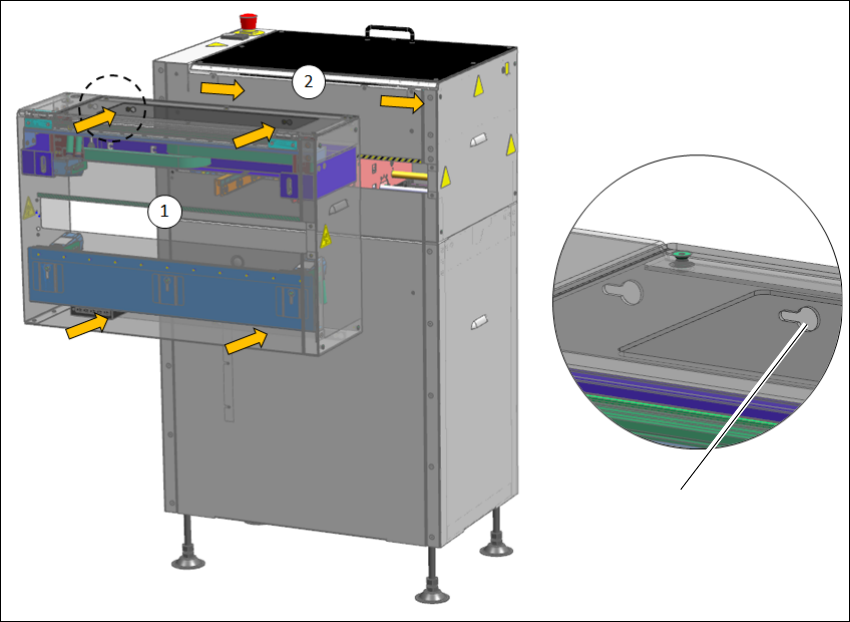

7.4.9 步骤 9
插入预先装好的条形码读取扩展器套件 (1) 并将 (2) 向右滑离 7 个钥匙孔。
拧紧 7 颗圆头螺钉。
7
图 7.4 - 9 步骤 9
7 个钥匙孔
