Montage- und Betriebsanleitung 3 Montage an der SIPLACE TX Shuttle Extension Ausgabe 11/2018 3.3 Montagesatz und mechanische Verbindung 45 Verbindungshalterungen an der Ausgangsseite der Shuttle Extension 3 Abb. 3.3 - 10…
3 Montage an der SIPLACE TX Montage- und Betriebsanleitung
3.3 Montagesatz und mechanische Verbindung Shuttle Extension Ausgabe 11/2018
44
Schieben Sie eine Leiterplatte durch den LP-Transport und prüfen Sie den Übergangspunkt
zwischen der Shuttle Extension und der SIPLACE TX.
Es muss möglich sein, die Leiterplatte leicht und ohne Widerstand durchzuschieben.
Schrauben Sie die Shuttle Extension zur Befestigung mit den Verbindungshalterungen an die
TX-Maschine.
Verbindungshalterungen an der Eingangsseite der Shuttle Extension 3
Abb. 3.3 - 8 Verbindungshalterung am Eingabeband – rechte Seite
Abb. 3.3 - 9 Verbindungshalterung am Eingabeband – linke Seite
(1) Verbindungshalterung Eingabeband – rechte Seite
(2) Verbindungshalterung Eingabeband – linke Seite
(1)
(2)
Montage- und Betriebsanleitung 3 Montage an der SIPLACE TX
Shuttle Extension Ausgabe 11/2018 3.3 Montagesatz und mechanische Verbindung
45

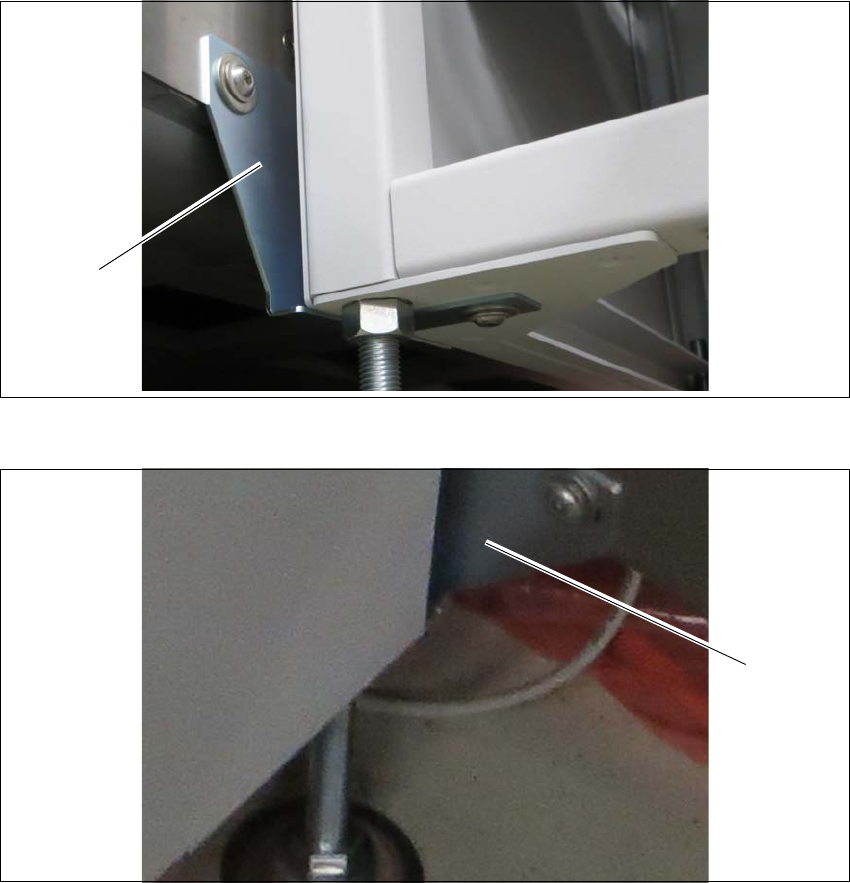

Verbindungshalterungen an der Ausgangsseite der Shuttle Extension 3
Abb. 3.3 - 10 Verbindungshalterungen am Ausgabeband – linke Seite
Abb. 3.3 - 11 Verbindungshalterungen am Ausgabeband – rechte Seite
(1) Verbindungshalterung Ausgabeband – linke Seite
(2) Verbindungshalterung Ausgabeband – rechte Seite
(1)
(2)
3 Montage an der SIPLACE TX Montage- und Betriebsanleitung
3.3 Montagesatz und mechanische Verbindung Shuttle Extension Ausgabe 11/2018
46
Montage abschließen 3
Zwischen dem Rahmen der SIPLACE TX und dem Rahmen der Shuttle Extension muss ein
Spalt von 2 mm bis max. 8 mm sein. Siehe Abb. 3.2 - 1
, Seite 38.
Überprüfen Sie erneut den Übergang zwischen der Shuttle Extension und der SIPLACE TX.
Korrigieren Sie bei Bedarf die Höhe der Füße oder die Befestigung der Verbindungshalterun
-
gen.
Wenn die Shuttle Extension abschließend richtig ausgerichtet ist, ziehen Sie die obere Mutter
(Pos. 1 in Abb. 3.3 - 4
, Seite 41) mit dem Gabelschlüssel fest, um alle Füße der Shuttle Ex
-
tension zu befestigen.
