5.1 Maschinenkonfiguration
Nach erfolgter Montage wird das Shuttle in der Maschinenkonfiguration der Stationssoftware an
-
gezeigt.
Klicken Sie auf das Symbol Service (1) in der Symbolleiste der Stationssoftware.

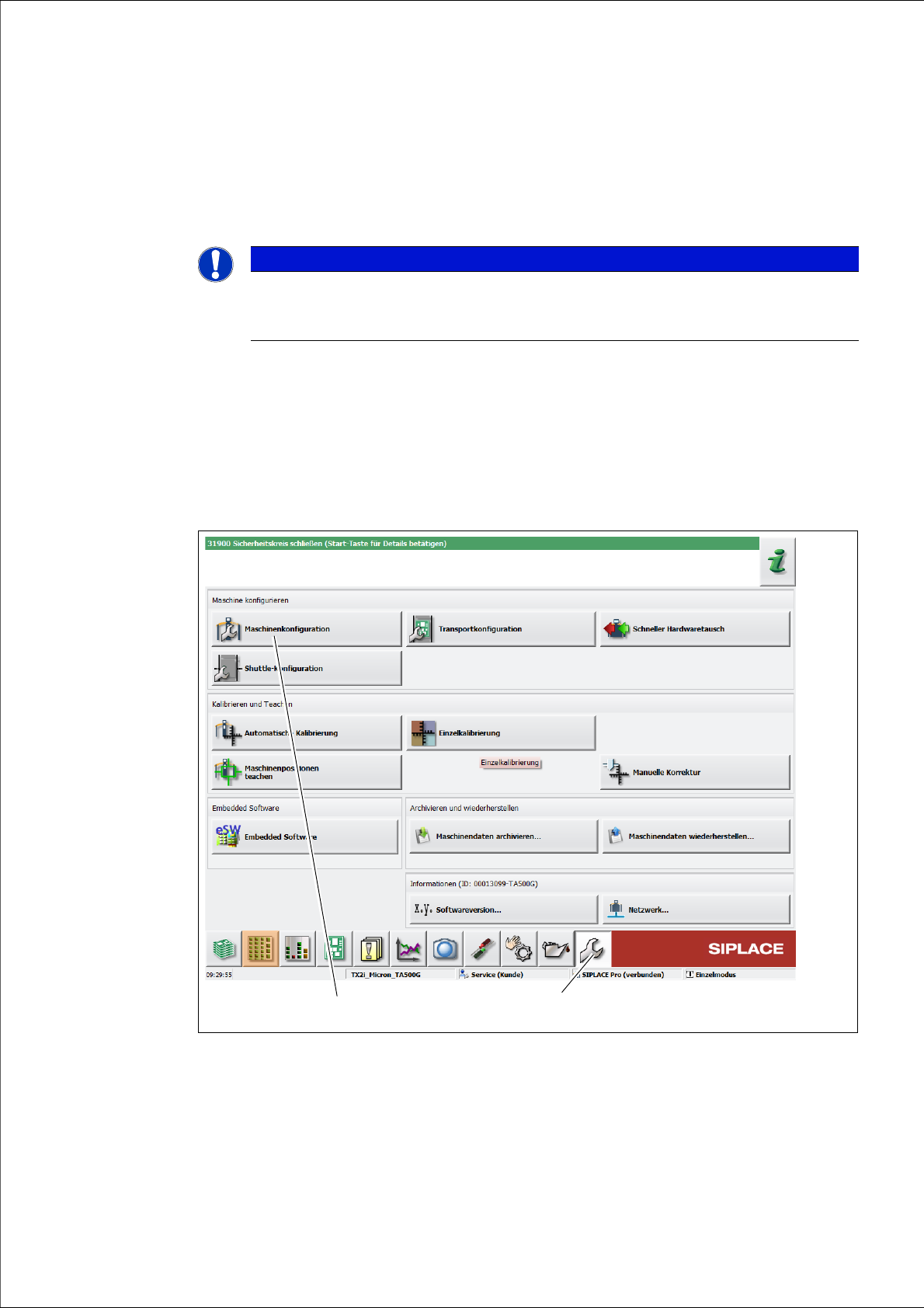

Abb. 5.1 - 1 Stationssoftware - Ansicht „Service“
Klicken Sie auf das Symbol Maschinenkonfiguration (2).
Die Ansicht Maschinenkonfiguration wird angezeigt: 5
HINWEIS
Ablauf der Kalibrierung für die SIPLACE SX1/SX2
Der Ablauf der Kalibrierung zeigt die Screenshots für eine SIPLACE TX. Die Beschrei
-
bung ist jedoch auch für die SIPLACE SX1/SX2 gültig.
(1)
(2)
5 Kalibrierung Montage- und Betriebsanleitung
5.1 Maschinenkonfiguration Shuttle Extension Ausgabe 11/2018
60
Abb. 5.1 - 2 Stationssoftware - Maschinenkonfiguration
Klicken Sie auf das Symbol Maschinenkonfiguration (2).
– Beispiel: Eingabe-Shuttle und Ausgabe-Shuttle sind installiert.
(1)
Montage- und Betriebsanleitung 5 Kalibrierung
Shuttle Extension Ausgabe 11/2018 5.1 Maschinenkonfiguration
61
5.1.1 Aktualisierung der Embedded Software
Bei Bedarf müssen Sie die Embedded Software der Shuttle Extension. aktualisieren.
Klicken Sie auf das Symbol Service (1) in der Symbolleiste der Stationssoftware.
Klicken Sie auf das Symbol Subsystem aktualisieren (2).
Abb. 5.1 - 3 Stationssoftware - Embedded Software der Shuttle Extension
aktualisieren
Wählen Sie für den Subsystem-Typ => Shuttle.
Klicken Sie auf Aktualisierung der Embedded Software starten und befolgen Sie die Installa
-
tionsschritte.
(1)
(1)
