Montage- und Betriebsanleitung 3 Montage an der SIPLACE TX Shuttle Extension Ausgabe 11/2018 3.3 Montagesatz und mechanische Verbindung 39 3.3 Montagesatz und mechanische Verbindung Der Montagesatz mechanische Verb indun…
3 Montage an der SIPLACE TX Montage- und Betriebsanleitung
3.2 Übersicht Shuttle Extension Ausgabe 11/2018
38
3.2 Übersicht

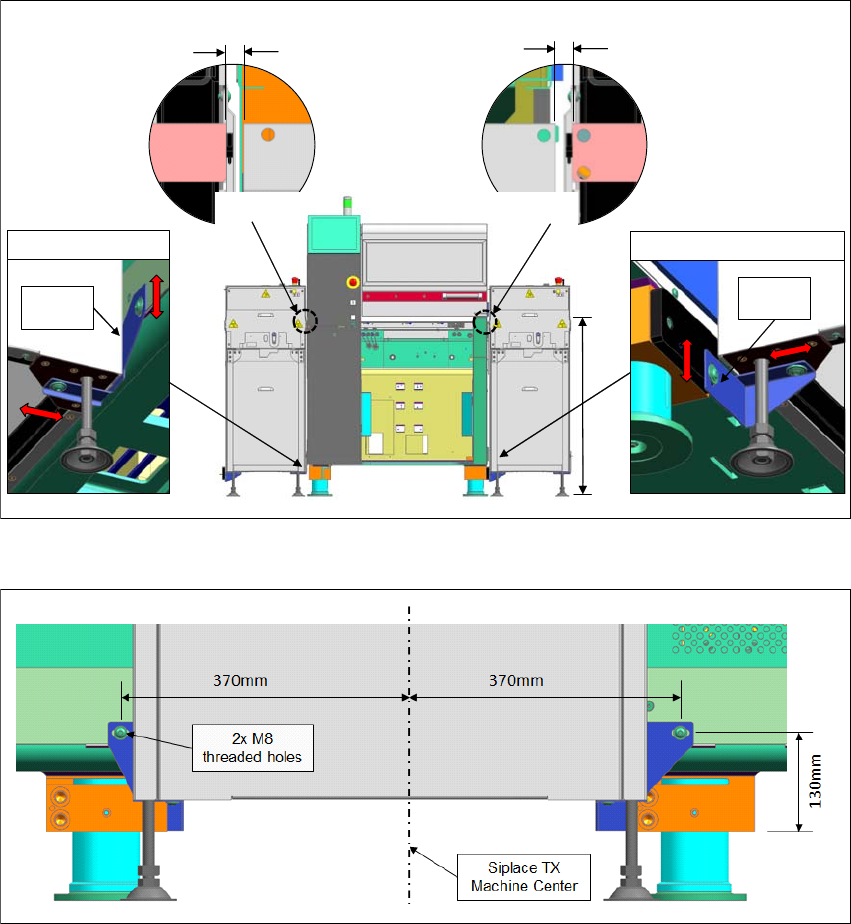

Abb. 3.2 - 1 Verbindungspunkte zwischen SIPLACE TX und Shuttle Extension
Abb. 3.2 - 2 Position der Verbindungsbohrungen am SIPLACE TX-Maschinenrahmen (Eingangsseite)
9
5
0
m
m
±
2
5
Siplace TX Input
Siplace TX Output
Interface
Bracket
Interface
Bracket
without sensor: 7.5mm – 10.5mm
with sensor: 10.5mm – 11mm
without sensor: 7.5mm – 10.5mm
with sensor: 10.5mm – 11mm
Montage- und Betriebsanleitung 3 Montage an der SIPLACE TX
Shuttle Extension Ausgabe 11/2018 3.3 Montagesatz und mechanische Verbindung
39
3.3 Montagesatz und mechanische Verbindung
Der Montagesatz mechanische Verbindung dient dazu, die Shuttle Extension an der richtigen Po
-
sition zu befestigen. Dieser Montagesatz besteht aus 2x Zwischenleisten, 4x Verbindungshalte
-
rungen, 4x ISO4762 M8- und 8x ISO7380-2 M8-Schrauben. Die Zwischenleiste wird an den
SIPLACE TX-Füßen angebracht, die Verbindungshalterungen werden am Rahmen der Shuttle
Extension montiert.

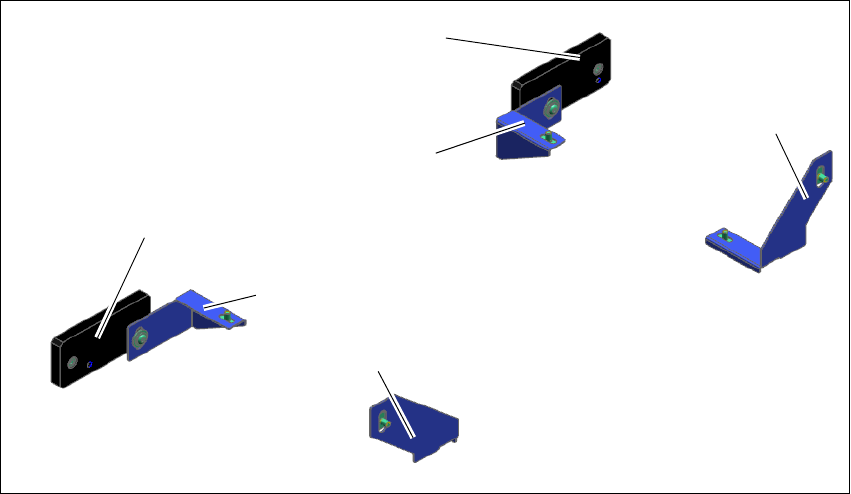

Abb. 3.3 - 1 Montagesatz mechanische Verbindung
(1) Zwischenleiste am SIPLACE TX-Ausgabeband – rechte Seite
(2) Zwischenleiste am SIPLACE TX-Ausgabeband – linke Seite
(3) Verbindungshalterung Eingang Shuttle Extension – rechte Seite
(4) Verbindungshalterung Eingang Shuttle Extension – linke Seite
(5) Verbindungshalterung Ausgang Shuttle Extension – rechte Seite
(6) Verbindungshalterung Ausgang Shuttle Extension – linke Seite
(1)
(2)
(3)
(4)
(5)
(6)
3 Montage an der SIPLACE TX Montage- und Betriebsanleitung
3.3 Montagesatz und mechanische Verbindung Shuttle Extension Ausgabe 11/2018
40
3.3.1 Mechanische Montage
Zwischenleisten an SIPLACE TX-Ausgabebandseite 3
Montieren Sie die beiden Zwischenleisten bei den Maschinenfüßen an der SIPLACE TX-Aus
-
gabebandseite.
Abb. 3.3 - 2 Zwischenleiste – rechte Seite
Abb. 3.3 - 3 Zwischenleiste – linke Seite
(1) Zwischenleiste Eingabeband – rechte Seite
(2) Zwischenleiste Eingabeband – linke Seite
(1)
(2)
