Montage- und Betriebsanleitung 3 Montage an der SIPLACE TX Shuttle Extension Ausgabe 11/2018 3.3 Montagesatz und mechanische Verbindung 43 Ausrichtung Shuttle Extension zu SIPLACE TX 3 Abb. 3.3 - 6 Ausrichtungsposition d…
3 Montage an der SIPLACE TX Montage- und Betriebsanleitung
3.3 Montagesatz und mechanische Verbindung Shuttle Extension Ausgabe 11/2018
42
Justierung 3
Legen Sie eine Maschinenwasserwage (Messgenauigkeit von 0,02 mm) an der Transport
-
wange des Shuttle Extension-LP-Transports an.

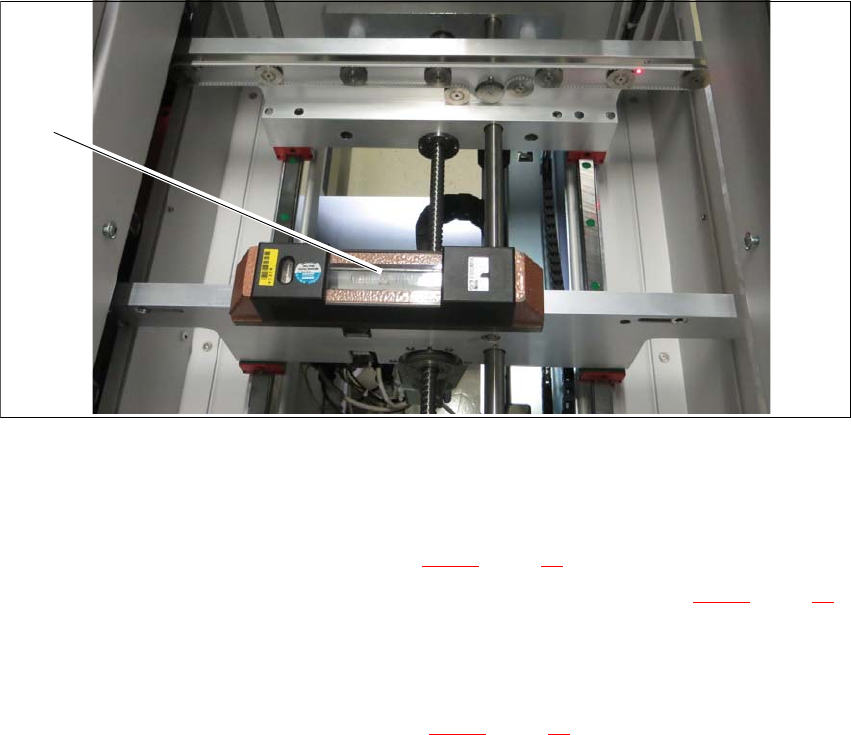

Abb. 3.3 - 5 Wasserwage (mit einer Messgenauigkeit von 0,02 mm) auf Transportwange
Justieren Sie mithilfe der Wasserwage (1) die Shuttle Extension in x- und y-Richtung an den
vier Maschinenfüßen.
Lösen Sie die obere Mutter (Pos. 1 in Abb. 3.3 - 4, Seite 41) mit einem Gabelschlüssel.
Verwenden Sie den Gabelschlüssel, um die untere Mutter (Pos. 2 in Abb. 3.3 - 4, Seite 41)
an allen vier Füßen der Shuttle Extension einzustellen, so dass die Flüssigkeit in der Was
-
serwage bei der erforderlichen Bandhöhe nicht vom Nullpunkt abweicht.
Überprüfen Sie die erforderliche LP-Transporthöhe.
Ziehen Sie die obere Mutter (Pos. 1 in Abb. 3.3 - 4, Seite 41) mit dem Gabelschlüssel fest,
um alle Füße der Shuttle Extension zu befestigen.
(1)
Montage- und Betriebsanleitung 3 Montage an der SIPLACE TX
Shuttle Extension Ausgabe 11/2018 3.3 Montagesatz und mechanische Verbindung
43
Ausrichtung Shuttle Extension zu SIPLACE TX 3

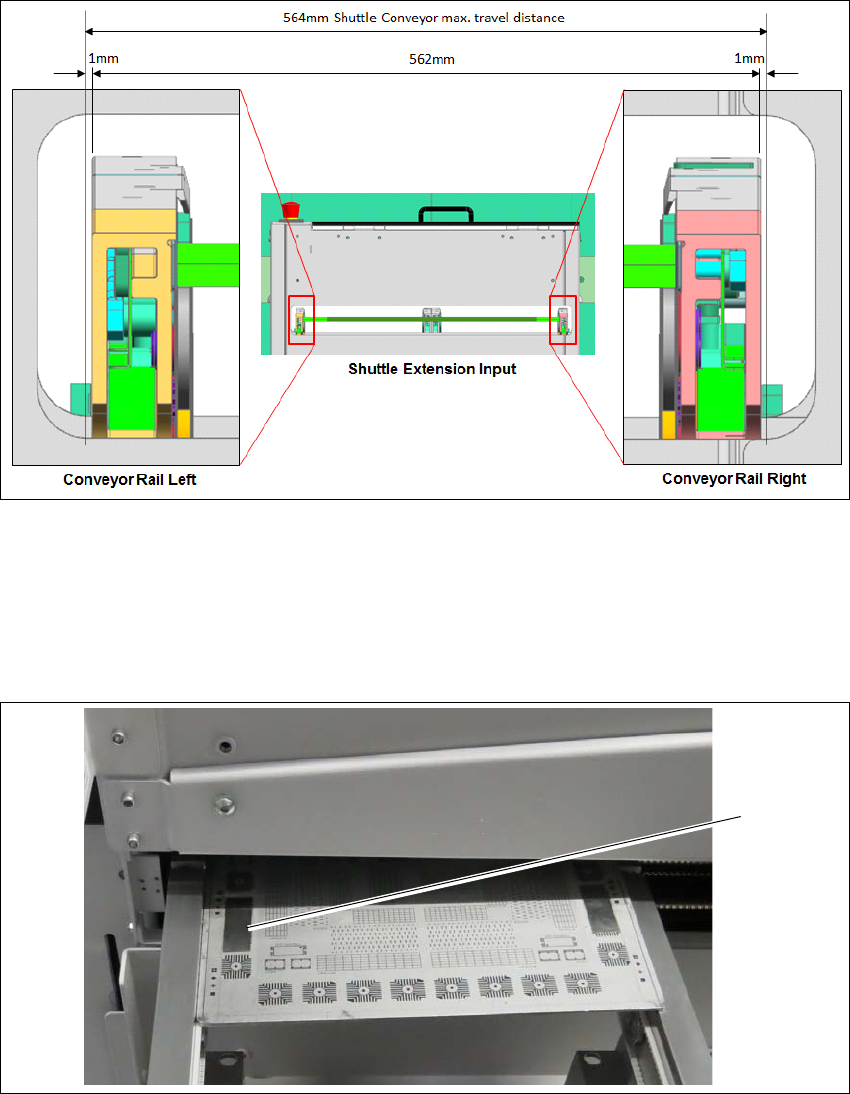

Abb. 3.3 - 6 Ausrichtungsposition der Shuttle Extension
Positionieren Sie die Shuttle-Transportwangen bei 281 (1 mm Lücke an jedem äußeren
Ende), fixiert mit Motorbremse.
Richten Sie eine der Shuttle-Transportwangen (entweder rechts oder links) an der TX-Trans
-
portwange aus.
Abb. 3.3 - 7 Mit Leiterplatte überprüfen
Prüfen Sie die Wangenposition mit der kalibrierten Leiterplatte.
(1)
3 Montage an der SIPLACE TX Montage- und Betriebsanleitung
3.3 Montagesatz und mechanische Verbindung Shuttle Extension Ausgabe 11/2018
44
Schieben Sie eine Leiterplatte durch den LP-Transport und prüfen Sie den Übergangspunkt
zwischen der Shuttle Extension und der SIPLACE TX.
Es muss möglich sein, die Leiterplatte leicht und ohne Widerstand durchzuschieben.
Schrauben Sie die Shuttle Extension zur Befestigung mit den Verbindungshalterungen an die
TX-Maschine.
Verbindungshalterungen an der Eingangsseite der Shuttle Extension 3
Abb. 3.3 - 8 Verbindungshalterung am Eingabeband – rechte Seite
Abb. 3.3 - 9 Verbindungshalterung am Eingabeband – linke Seite
(1) Verbindungshalterung Eingabeband – rechte Seite
(2) Verbindungshalterung Eingabeband – linke Seite
(1)
(2)
