Montage- und Betriebsanleitung 5 Kalibrierung Shuttle Extension Ausgabe 11/2018 5.2 Kalibrierung durchführen 63 Abb. 5.2 - 2 Stationssoftware - Ansicht „Einzelkalibrierung“ Klicken Sie auf das Symbol Shuttle-Kalibrieru…
5 Kalibrierung Montage- und Betriebsanleitung
5.2 Kalibrierung durchführen Shuttle Extension Ausgabe 11/2018
62
5.2 Kalibrierung durchführen
Klicken Sie auf das Symbol Service (1) in der Symbolleiste der Stationssoftware.

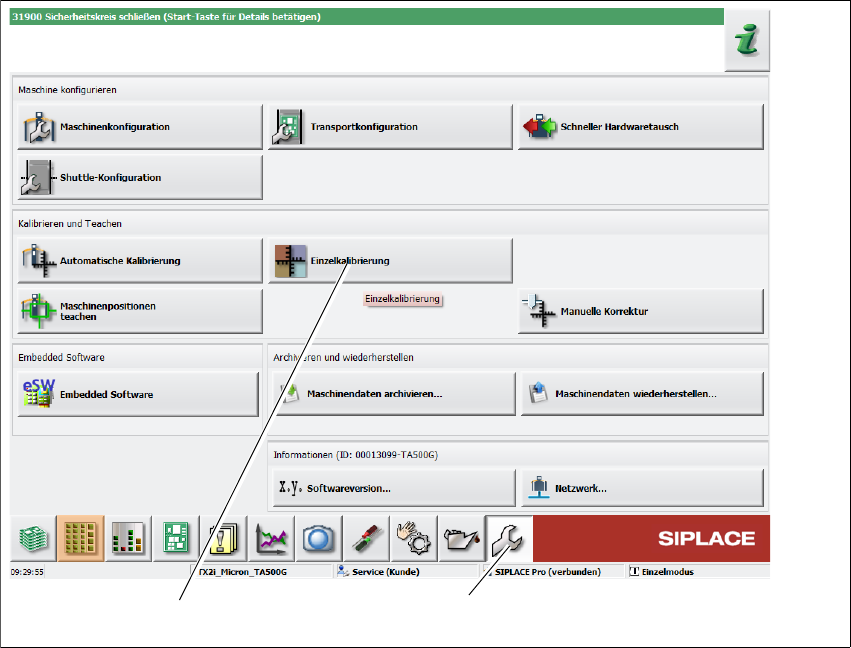

Abb. 5.2 - 1 Stationssoftware - Ansicht „Service“
Klicken Sie auf das Symbol Einzelkalibrierung (2).
(1)
(2)
Montage- und Betriebsanleitung 5 Kalibrierung
Shuttle Extension Ausgabe 11/2018 5.2 Kalibrierung durchführen
63
Abb. 5.2 - 2 Stationssoftware - Ansicht „Einzelkalibrierung“
Klicken Sie auf das Symbol Shuttle-Kalibrierung (1 oder 2).
– Symbol 1: Shuttle an Ausgabeseite
– Symbol 2: Shuttle an Eingabeseite
(2)
(1)
5 Kalibrierung Montage- und Betriebsanleitung
5.2 Kalibrierung durchführen Shuttle Extension Ausgabe 11/2018
64
Schritt 1: Breite kalibrieren 5
Damit eine Leiterplatte von der vorhergehenden Maschine präzise übernommen und zur näch
-
sten Maschine transportiert werden kann, muss der Transport der Shuttle Extension exakt auf die
Breite der Leiterplatte eingestellt werden. Stellen Sie dabei sicher, dass die Leiterplatte zwar frei
bewegt werden kann, jedoch nicht zu viel Spiel hat.

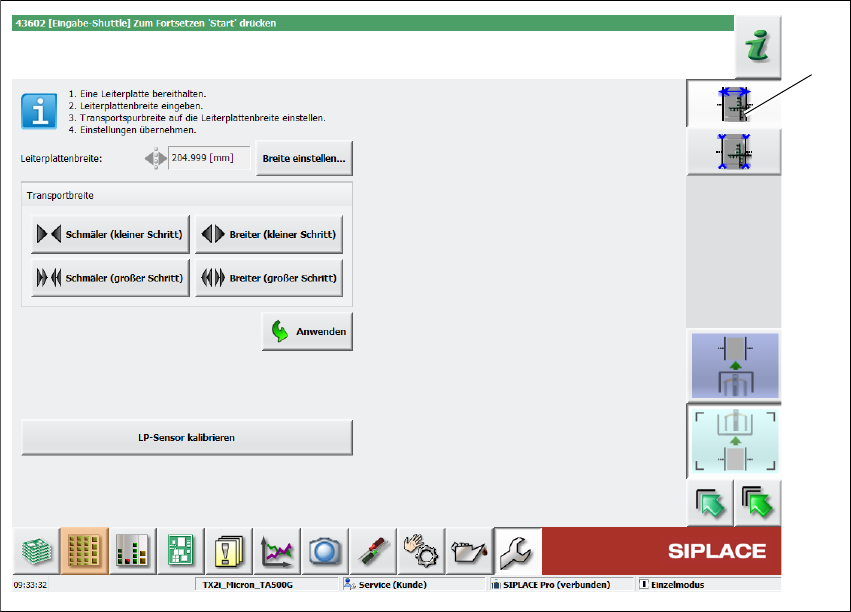

Abb. 5.2 - 3 Stationssoftware - Ansicht „Breitenkalibrierung“
Klicken Sie auf das Symbol Breitenkalibrierung (1).
Halten Sie eine Leiterplatte bereit.
Wählen Sie die Schaltfläche Breite einstellen, geben Sie die Breite der vorhandenen Leiter
-
platte ein und wählen Sie die Schaltfläche Start.
Legen Sie eine Leiterplatte in die Shuttle Extension und stellen Sie mit den Schaltflächen
Schmäler / Breiter die Breite ein, so dass die Leiterplatte auf dem Transportband frei bewegt
werden kann.
Wählen Sie die Schaltfläche Anwenden.
Optional: Leiterplattensensor kalibrieren
Vergewissern Sie sich, dass in der Shuttle Extension keine Leiterplatte vorhanden ist.
Wählen Sie die Schaltfläche LP-Sensor kalibrieren.
(1)
