装配和使用说明书 5 校准 输送机扩展件 11/2018 版本 5.2 执行校准 63 图 5.2 - 2 工作站软件 - “ 单校准 ” 视图 点击 输送机校准 图标 （ 1 或 2） 。 – 图标 1： 输出侧输送机 – 图标 2： 输入侧输送机 (2) (1)
5 校准 装配和使用说明书
5.2 执行校准 输送机扩展件 11/2018 版本
62
5.2 执行校准
点击工作站 GUI 工具栏上的维护 (1) 图标。

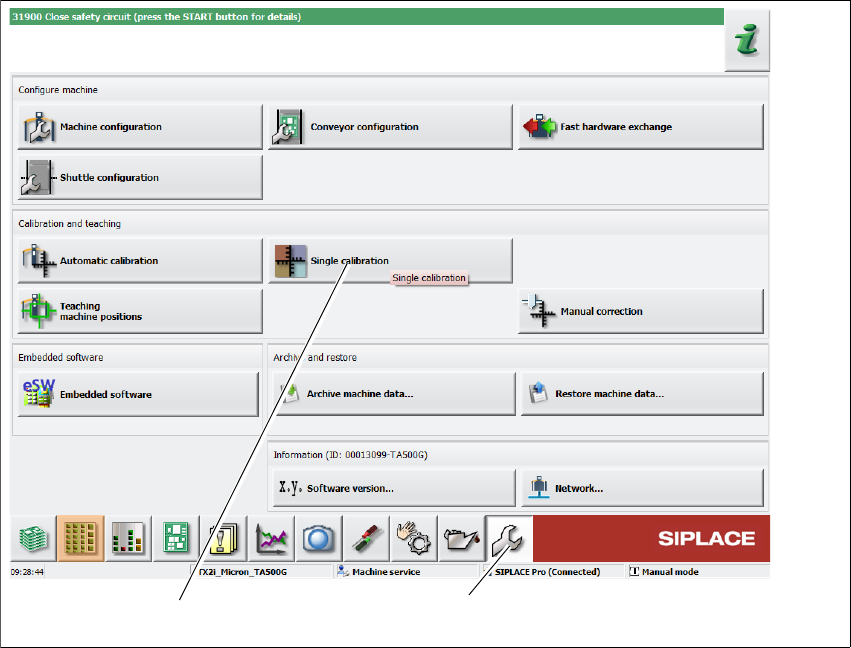

图 5.2 - 1 工作站软件 - “ 维护 ” 视图
点击单校准图标 (2)。
(1)
(2)
装配和使用说明书 5 校准
输送机扩展件 11/2018 版本 5.2 执行校准
63

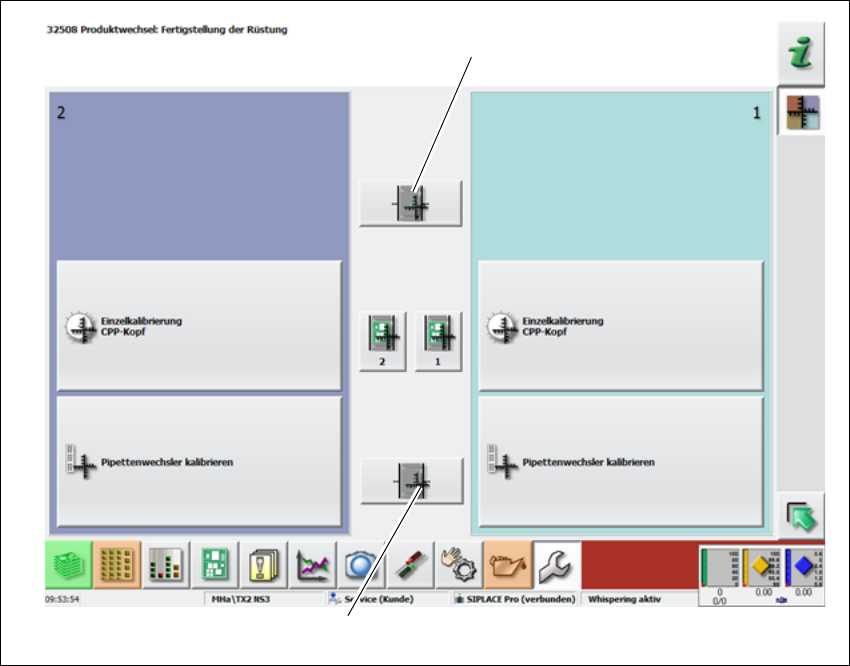

图 5.2 - 2 工作站软件 - “ 单校准 ” 视图
点击输送机校准 图标 （1 或 2）。
– 图标 1： 输出侧输送机
– 图标 2： 输入侧输送机
(2)
(1)
5 校准 装配和使用说明书
5.2 执行校准 输送机扩展件 11/2018 版本
64
步骤 1： 校准宽度 5
为了确保印刷板可以准确地从上一台贴片机拾取并传送到下一台贴片机上，必须将输送机扩展件
传送导轨准确配置为合适的印刷板宽度。 确保印刷板可以自由顺畅移动，但间隙不得过大。
图 5.2 - 3 工作站软件 - “ 宽度校准 ” 视图
点击宽度校准 图标 (1)。
准备好印刷板。
选择调整宽度 ... 按钮，指定现有印刷板的宽度并选择开始按钮。
将印刷板放到输送机扩展件中，点击减少 / 增加按钮设置宽度以使印刷板可以在传送导轨中
自由顺畅地移动。
选择应用按钮。
可选项： 如何校准印刷板传感器
确保输送机扩展件中没有印刷板。
选择校准印刷板传感器按钮。
步骤 2： 对齐固定导轨 5
为了确保印刷板可以准确地从上一台贴片机拾取并传送到下一台贴片机上，务必始终精确定位输
送机扩展件上的传送导轨。 为了确保可以顺利地从上一台贴片机传送到下一台贴片机上，传送导
轨必须对齐每道固定导轨并进行保存。
(1)
