7 条形码读取扩展器 装配和使用说明书 7.4 装配说明 输送机扩展件 11/2018 版本 84 7.4.10 步骤 10 拧紧 2 颗六角头螺钉 03042560- I SO4762-M5x10 和 2 个 0 3042560- ISO7093-1 M 5 垫圈以 将 0313079 5 - 顶部 PCB 条 形码装配套件固定到位。 7 图 7.4 - 10 步骤 10 2x 03022708 ISO7093-1 M5 垫圈 2…
装配和使用说明书 7 条形码读取扩展器
输送机扩展件 11/2018 版本 7.4 装配说明
83
7.4.9 步骤 9
插入预先装好的条形码读取扩展器套件 (1) 并将 (2) 向右滑离 7 个钥匙孔。
拧紧 7 颗圆头螺钉。
7
图 7.4 - 9 步骤 9
7 个钥匙孔
7 条形码读取扩展器 装配和使用说明书
7.4 装配说明 输送机扩展件 11/2018 版本
84
7.4.10 步骤 10
拧紧 2 颗六角头螺钉 03042560- ISO4762-M5x10 和 2 个 03042560- ISO7093-1 M5 垫圈以
将 03130795 - 顶部 PCB 条形码装配套件固定到位。
7

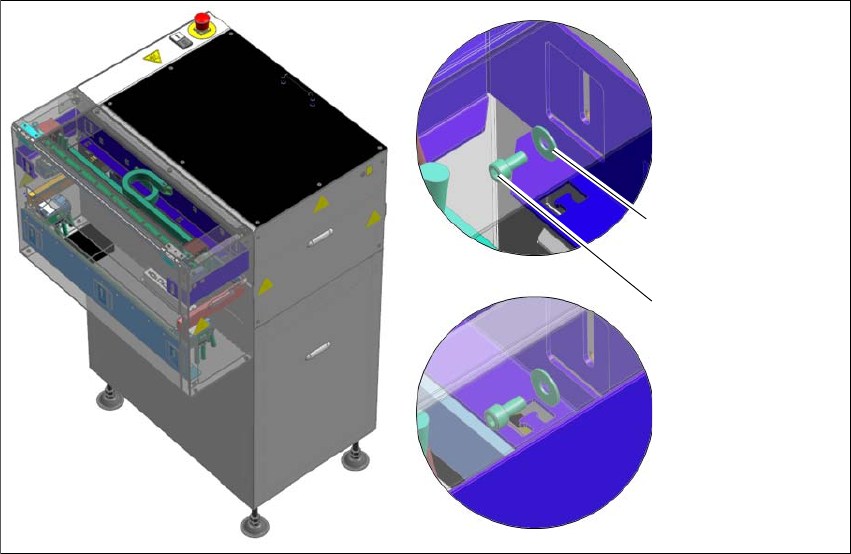

图 7.4 - 10 步骤 10
2x 03022708
ISO7093-1 M5 垫圈
2x 03042560
ISO4762-M5x10
装配和使用说明书 7 条形码读取扩展器
输送机扩展件 11/2018 版本 7.4 装配说明
85
7.4.11 步骤 11
将电缆 03123643 穿引到输送机扩展件 TSP420，并将 LAN 电缆 03152764 穿过孔 (1) 连接
到 SIPLACE TX RJ45 适配器。
7
图 7.4 - 11 步骤 11
(1)
