00198320-02_UM_ShuttleExtension-DE-EN-ZH.pdf - 第228页
3 SIPL ACE TX 上的装配 装配和使用说明书 3.2 总 览 输送机扩展件 11/2018 版本 38 3.2 总览 图 3.2 - 1 SIPLACE TX 和输送机扩展件之间的安装接口 图 3.2 - 2 SIPLACE TX 贴片机框架安装孔的位置 （输入侧） 9 5 0 m m ± 2 5 Siplace TX Input Siplac e TX Ou tput Interface Bracket Interf ace…
装配和使用说明书 3 SIPLACE TX 上的装配
输送机扩展件 11/2018 版本 3.1 交付范围
37
3 SIPLACE TX 上的装配
3.1 交付范围
– 输送机扩展件： 项目编号：588508-xx
– 传送导轨位置 281
– 机械连接装配套件： 项目编号：
– 输送机扩展件 - 保持件输出传送导轨背面和正面 项目编号： 03148418-xx
– 输送机扩展件 - 保持件输入传送导轨背面和正面 项目编号： 03148410-xx
– 2 x SMEMA 线缆 - 一个输送机扩展件： 项目编号：03152800-xx
– 用于各轨道的 SMEMA 线缆。
– 1 x CAN 总线线缆 - 一个输送机扩展件： 项目编号：03133551-xx
– 1 x 电源接口电缆，连接至 SIPLACE TX： 项目编号 03123550-xx
3 SIPLACE TX 上的装配 装配和使用说明书
3.2 总览 输送机扩展件 11/2018 版本
38
3.2 总览

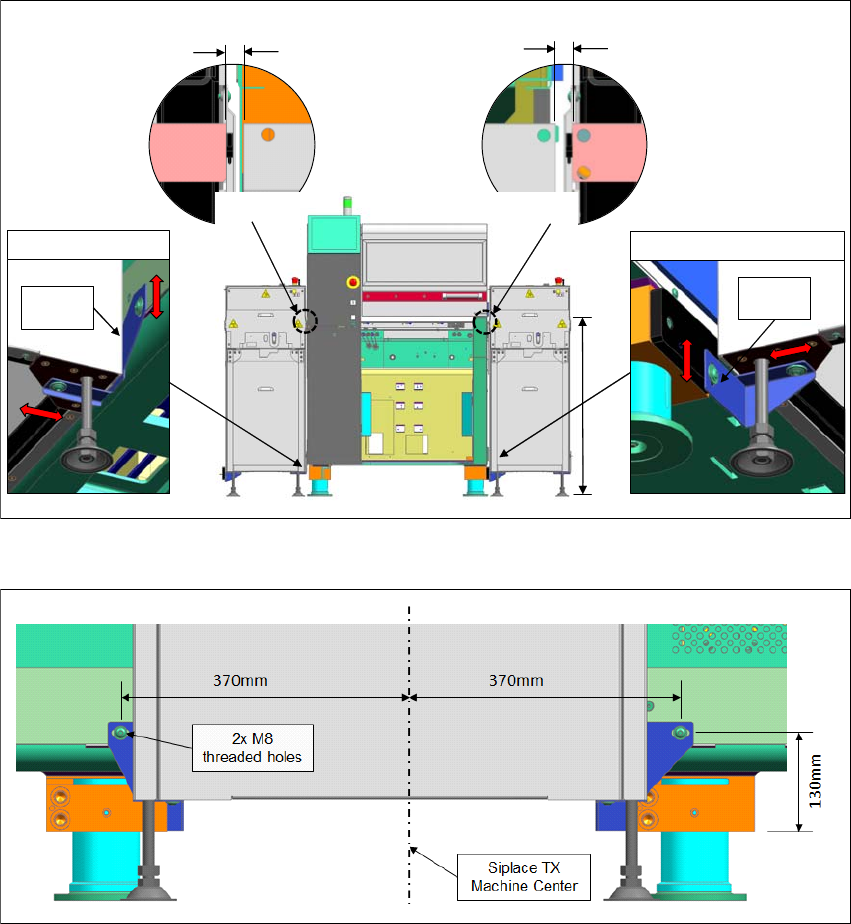

图 3.2 - 1 SIPLACE TX 和输送机扩展件之间的安装接口
图 3.2 - 2 SIPLACE TX 贴片机框架安装孔的位置 （输入侧）
9
5
0
m
m
±
2
5
Siplace TX Input
Siplace TX Output
Interface
Bracket
Interface
Bracket
without sensor: 7.5mm – 10.5mm
with sensor: 10.5mm – 11mm
without sensor: 7.5mm – 10.5mm
with sensor: 10.5mm – 11mm
装配和使用说明书 3 SIPLACE TX 上的装配
输送机扩展件 11/2018 版本 3.3 装配套件和机械连接
39
3.3 装配套件和机械连接
机械接口套件可用于将输送机扩展件固定到位。 该机械接口套件中包含 2 个中央隔栅、4 个接口
支架、4 个 ISO4762 M8 和 8 个 ISO7380-2 M8 螺钉。 中央隔栅安装于 SIPLACE TX 贴片机支撑
脚，接口支架安装于输送机扩展件框架上。

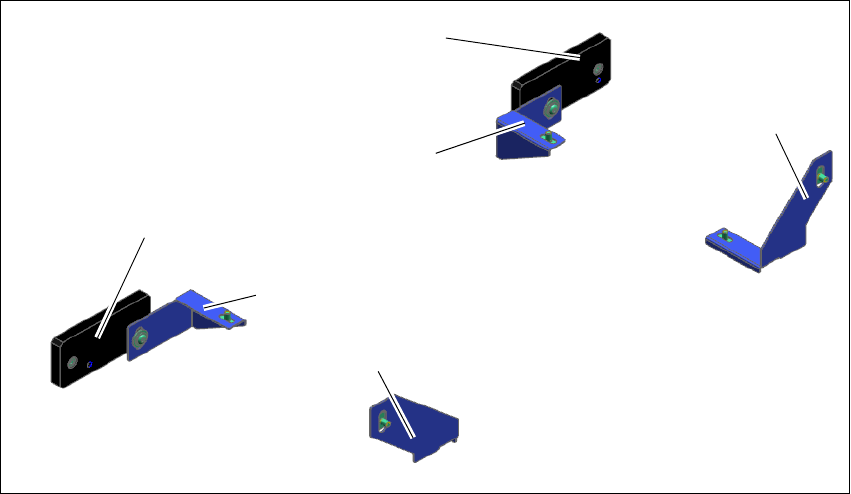

图 3.3 - 1 机械连接装配套件
(1) SIPLACE TX 输出传送导轨上的中央隔栅 - 右侧
(2) SIPLACE TX 输出传送导轨上的中央隔栅 - 左侧
(3) 输送机扩展件输入接口支架 - 右侧
(4) 输送机扩展件输入接口支架 - 左侧
(5) 输送机扩展件输出接口支架 - 右侧
(6) 输送机扩展件输出接口支架 - 左侧
(1)
(2)
(3)
(4)
(5)
(6)
