7 Barcodeleser-Erweiterung Montage- und Betriebsa nleitung 7.4 Montageanleitung Shuttle Extension Ausgabe 11/2018 88 7.4.13 Schritt 13 Entfernen Sie die SIPLACE TX-Masch inenabdeckung des Box-PCs ( 1) Installieren Si…
Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 11/2018 7.4 Montageanleitung
87
7.4.12 Schritt 12
7
7
Abb. 7.4 - 12
Barcodeleser - Beispiel
HINWEIS
Barcodeleser werden gemäß Kundenauftrag montiert
Die Anzahl der Barcodeleser wird gemäß Kundenauftrag montiert Max. Anzahl an Bar
-
codelesern ist 4 Stück pro Montagekit.
7 Barcodeleser-Erweiterung Montage- und Betriebsanleitung
7.4 Montageanleitung Shuttle Extension Ausgabe 11/2018
88

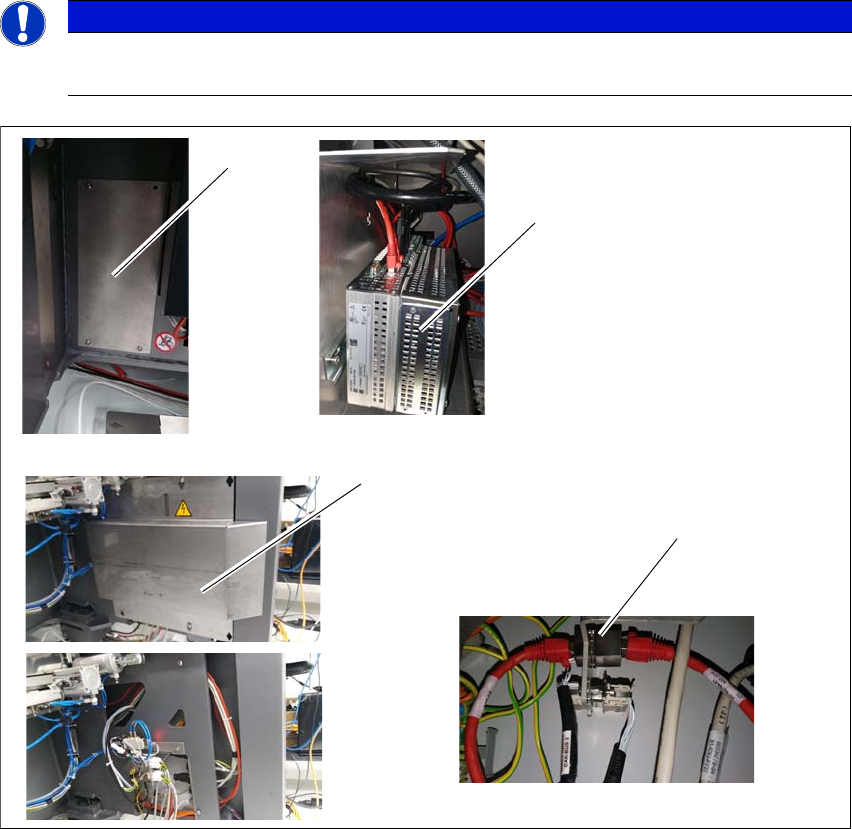

7.4.13 Schritt 13
Entfernen Sie die SIPLACE TX-Maschinenabdeckung des Box-PCs (1)
Installieren Sie die PCIe LAN-Karte 03118416- im Box-PC (2).
Entfernen Sie die SIPLACE TX-Maschinenabdeckung der äußeren Anschlüsse (3)
Stecken Sie den RJ45-Adapter 03098416- in die externen SIPLACE TX-Anschlüsse (4).
Führen Sie das LAN-Kabel 03148161- vom Box-PC zum RJ45-Adapter.
7
7
Abb. 7.4 - 13 Schritt 13
HINWEIS
Für diese Installation heruntergefahren
SIPLACE TX-Maschine muss für diese Installation heruntergefahren sein.
(1)
(2)
(3)
(4)
Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 11/2018 7.4 Montageanleitung
89

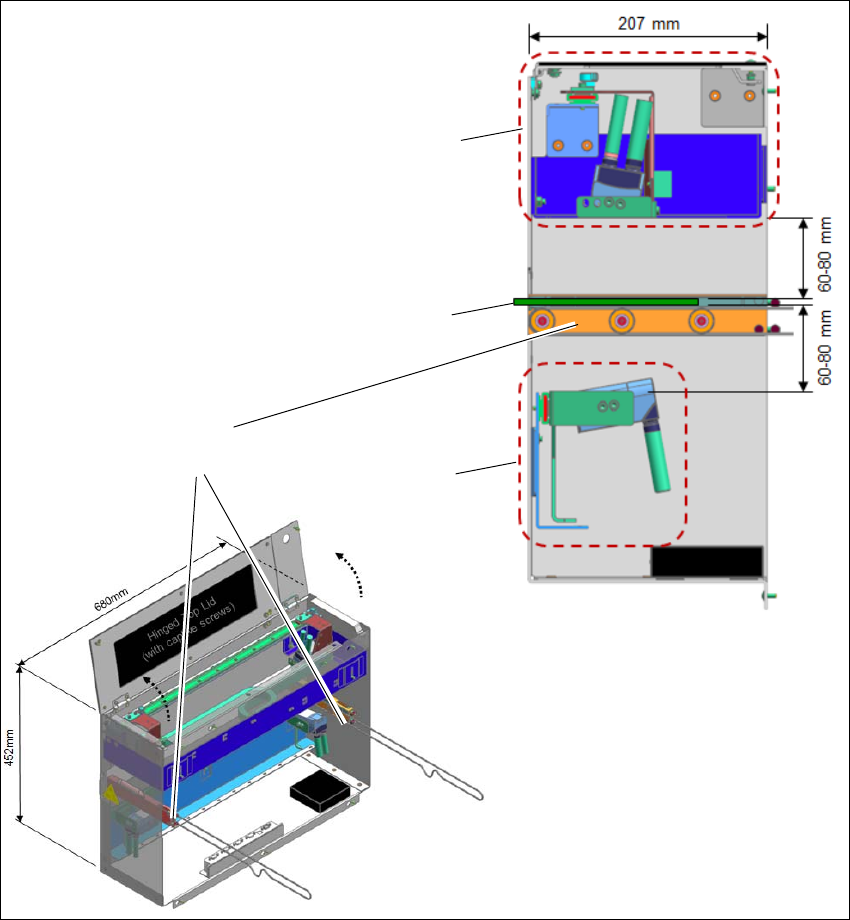

7.4.14 Barcodeleser - Übersicht
Die Standard-Scan-Distanz für den Barcodeleser beträgt 80 mm von der LP-Oberfläche entfernt.
Obere und untere Barcodeleser-Einheit können jedoch bis auf 60 mm angepasst werden, um das
Lesen kleinerer Code-Elemente zu ermöglichen.
7
Abb. 7.4 - 14 Barcodeleser - Übersicht
Montagekit LP-Barcode
oben
Montagekit LP-Barcode
unten
LP
Schienenverlängerung + Band
+ Riemenscheiben
