Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung Shuttle Extension Ausgabe 11/2018 7.1 Beschreibung und Übersicht 73 7 Barcodeleser-Erweiterung 7.1 Beschreibung und Übersicht Die Barcodeleser-Erweite rung ist ei…
6 Betrieb der Shuttle Extension Montage- und Betriebsanleitung
6.2 Shuttle Extension in der Stationssoftware Shuttle Extension Ausgabe 11/2018
72
6
6
Wenn sich eine Leiterplatte in der Shuttle Extension befindet, wird hier ein Leiter
-
plattensymbol als Schaltfläche angezeigt.
Klicken Sie auf das Leiterplattensymbol, um das Dialogfeld LP-Optionen zu öff
-
nen.
Leiterplatte abbrechen
Die ausgewählte Leiterplatte wird nicht weiter bestückt.
Nachdem die Bestückung einer Leiterplatte abgebrochen wurde, wird die Leiterplat
-
te in der Darstellung rot markiert.
7
Die Rüstungsansicht der Shuttle Extension ist ausgewählt.
Ziffer Beschreibung
Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 11/2018 7.1 Beschreibung und Übersicht
73
7 Barcodeleser-Erweiterung
7.1 Beschreibung und Übersicht
Die Barcodeleser-Erweiterung ist eine Zusatzoption, um LP-Barcodes zu lesen. Die Barcodele
-
ser-Erweiterung wird auf der Transporteingabeseite des SIPLACE Automaten an der Shuttle Ex
-
tension angebracht.
7
Abb. 7.1 - 1 Shuttle Extension mit Barcodeleser-Erweiterung - Konfigurationsbeispiel an der SIPLACE TX
(1) Barcodeleser-Erweitung an Shuttle Extension
(2) Shuttle Extension an SIPLACE TX-Transporteingabe
(3) Shuttle Extension an SIPLACE TX-Transportausgabe
(4) SIPLACE TX-Bestückautomat
(1)
(3)
(4)
(2)
7 Barcodeleser-Erweiterung Montage- und Betriebsanleitung
7.1 Beschreibung und Übersicht Shuttle Extension Ausgabe 11/2018
74
7.1.1 Stellfläche
7

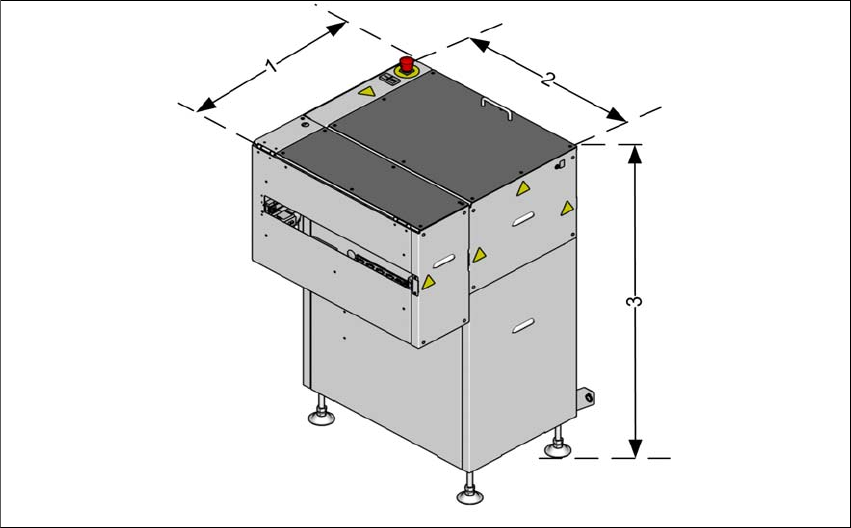

Abb. 7.1 - 2
Stellfläche
Shuttle Extension mit Barcodeleser-Erweiterung
(1) Breite
(2) Länge
(3) Höhe
