3.3.1 机械安装步骤
SIPLACE TX 输出传送导轨侧的中央隔栅 3
将两个中央隔栅安装到 SIPLACE TX 输出传送导轨侧的支撑脚上。

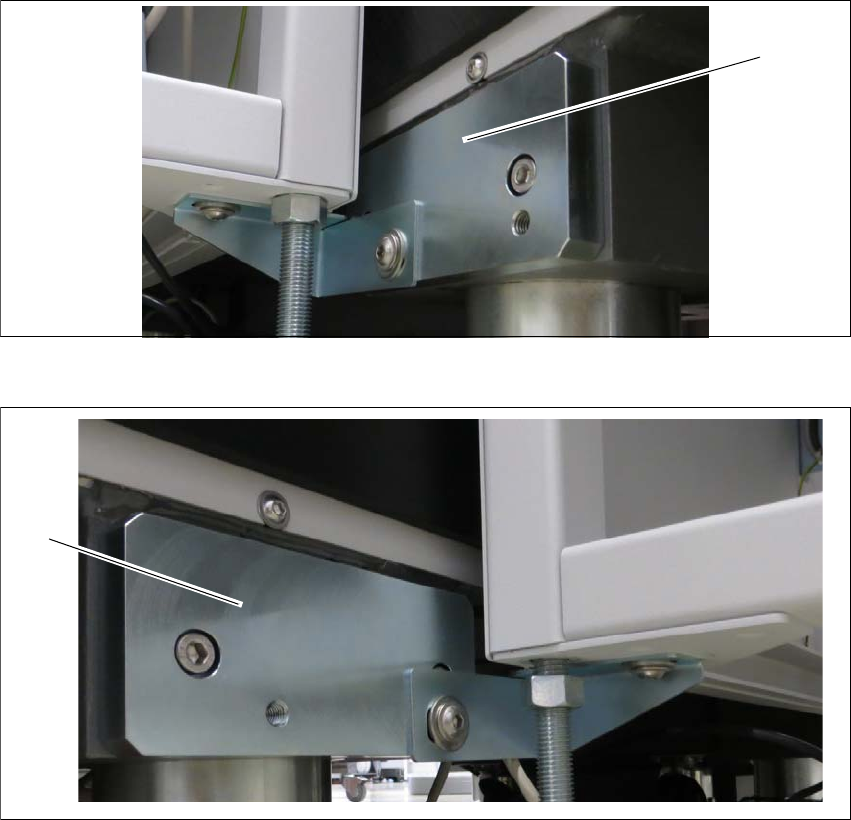

图 3.3 - 2 中央隔栅 - 右侧
图 3.3 - 3 中央隔栅 - 左侧
(1) 输入传送导轨中央隔栅 - 右侧
(2) 输入传送导轨中央隔栅 - 左侧
(1)
(2)

装配和使用说明书 3 SIPLACE TX 上的装配
输送机扩展件 11/2018 版本 3.3 装配套件和机械连接
41
概述 3
拆下输送机扩展件上的四个侧盖, 以便操作接口支架和电器连接件上的夹具。
将输送机扩展件移动到 SIPLACE TX。
设置输送机扩展件的高度,使其 PCB 传送导轨与 SIPLACE TX 上的 PCB 传送导轨位于相同
的高度。
输送机扩展件有 4 个支撑脚。
图 3.3 - 4 预调贴片机支撑脚的高度
(1) 顶部螺母
(2) 底部螺母
(3) 输送机扩展件的支撑脚
使用底部螺母 (2) 转动输送机扩展件支撑脚 (3) 以使输送机扩展件的高度与 SIPLACE TX 的
PCB 传送导轨高度相同。
拧紧顶部螺母 (1),将贴片机支撑脚固定到位。
检查输送机扩展件的高度,必要时进行调整。
(1)
(2)
(3)

3 SIPLACE TX 上的装配 装配和使用说明书
3.3 装配套件和机械连接 输送机扩展件 11/2018 版本
42
调整 3
将贴片机水平仪放到输送机扩展件 PCB 传动导轨边缘 (测量精度为 0.02 mm)。
图 3.3 - 5 传送导轨上贴片机水平仪的测量精度为 0.02 mm
使用贴片机的水平仪 (1) 在贴片机四个支撑脚 的 X 与 Y 方向上对齐输送机扩展件。
借助开口扳手拧下顶部螺母 (图 3.3 - 4 中的项目 1,第 41 页)。
使用开口扳手调整 四个输送机扩展件支撑脚的底部螺母(图 3.3 - 4 中的项目 2,第 41 页),
使在所要求的传送导轨高度上的贴片机水平仪内的液体不会偏离零点。
检查所需印刷板传送导轨的高度。
拧紧顶部螺母 (图 3.3 - 4 中的项目 1,第 41 页),以固定所有输送机扩展件支撑脚。
(1)
