4 SIPL ACE SX V2 上 的装配 装配和使用说明书 4.2 装配套件和机械连接 输送机扩展件 11/2018 版本 54 4.2.3 对齐和测试 将其中一个输送机传送导轨侧边 （左右均可）对齐 SX 传送导 轨侧边。 图 4.2 - 3 检查 PCB 通过已校准的 PCB 检查导轨位置。 将印刷板推过 PCB 传送导轨并检查输送机扩展件和 SI PLACE SX 之间的传送点。 印刷板必须可以自由顺畅推动。 …
装配和使用说明书 4 SIPLACE SX V2 上的装配
输送机扩展件 11/2018 版本 4.2 装配套件和机械连接
53
4.2.2 调整
将贴片机水平仪放到输送机扩展件 PCB 传动导轨边缘 （测量精度为 0.02 mm）。
图 4.2 - 2 传送导轨上贴片机水平仪的测量精度为 0.02 mm
使用贴片机的水平仪 (1) 在贴片机四个支撑脚 的 X 与 Y 方向上对齐输送机扩展件。
借助开口扳手拧下顶部螺母 （图 4.2 - 1 中的项目 1，第 52 页）。
使用开口扳手调整 四个输送机扩展件支撑脚的底部螺母（图 4.2 - 1 中的项目 2，第 52 页），
使在所要求的传送导轨高度上的贴片机水平仪内的液体不会偏离零点。
检查所需印刷板传送导轨的高度。
拧紧顶部螺母 （图 4.2 - 1 中的项目 1，第 52 页），以固定所有输送机扩展件支撑脚。
(1)
4 SIPLACE SX V2 上的装配 装配和使用说明书
4.2 装配套件和机械连接 输送机扩展件 11/2018 版本
54
4.2.3 对齐和测试
将其中一个输送机传送导轨侧边 （左右均可）对齐 SX 传送导轨侧边。
图 4.2 - 3 检查 PCB
通过已校准的 PCB 检查导轨位置。
将印刷板推过 PCB 传送导轨并检查输送机扩展件和 SIPLACE SX 之间的传送点。
印刷板必须可以自由顺畅推动。
(1)
装配和使用说明书 4 SIPLACE SX V2 上的装配
输送机扩展件 11/2018 版本 4.3 电气连接
55
4.3 电气连接
4
4.3.1 输送机扩展件上的电气连接
将以下电缆连接到输送机扩展件连接件上。

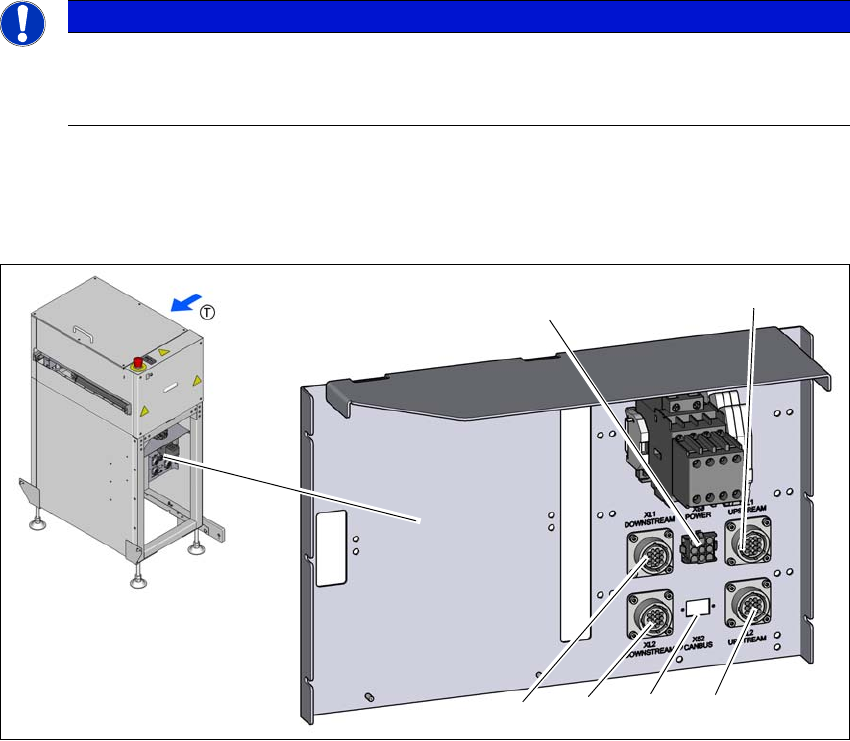

图 4.3 - 1 输送机扩展件上的电气连接
(1) SMEMA 连接件 XL1 UPSTREAM - 轨道 1 至上一台贴片机
(2) SMEMA 连接件 XL2 UPSTREAM - 轨道 2 至上一台贴片机
(3) CAN 总线连接
(4) SMEMA 连接件 XL2 DOWNSTREAM - 轨道 2 至下一台贴片机
(5) SMEMA 连接件 XL1 DOWNSTREAM - 轨道 1 至下一台贴片机
(6) SIPLACE SX 的主电源接口 X50
请注意
输送机扩展件电路图的使用
有关详细信息，请参见输送机扩展件电路图以及
节 4.3.3，第 58 页
中提供的接线
图。
(6)
(1)
(2)
(3)
(4)
(5)
