4 Montage an der SIPLACE SX V2 Montage- und Betriebsanleitung 4.3 Elektrische Anschlüsse Shuttle Extension Ausgabe 11/2018 56 4.3.2 Elektrischer Ansch luss an der SIPLACE SX 4.3.2.1 Anschluss der Netz-Schnittstelle Das S…
Montage- und Betriebsanleitung 4 Montage an der SIPLACE SX V2
Shuttle Extension Ausgabe 11/2018 4.3 Elektrische Anschlüsse
55
4.3 Elektrische Anschlüsse
4
4.3.1 Elektrischer Anschluss an der Shuttle Extension
Schließen Sie die folgenden Kabel am Anschluss der Shuttle Extension an.

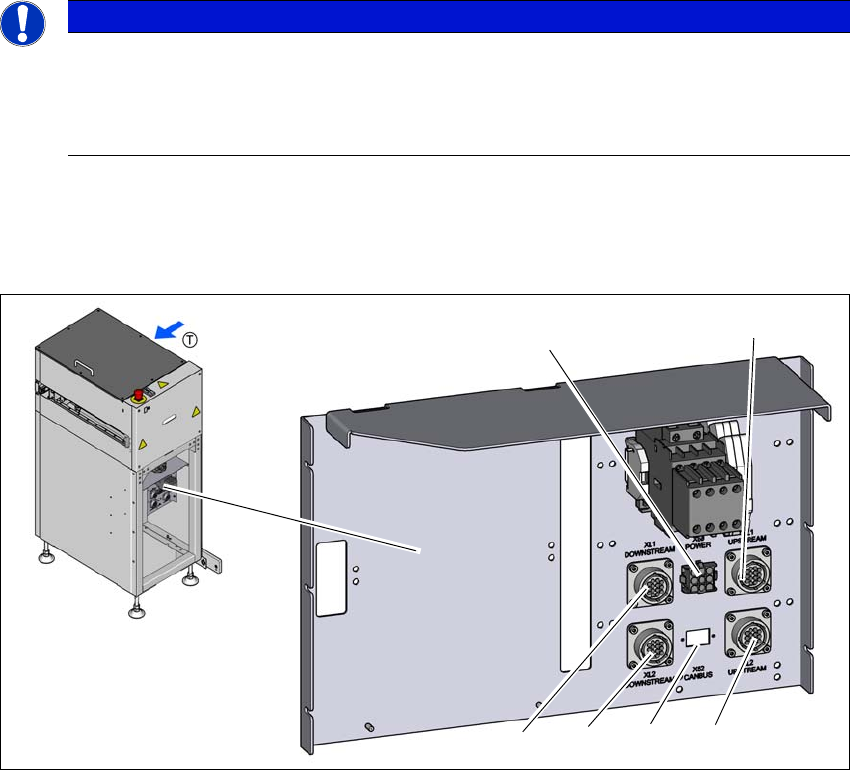

Abb. 4.3 - 1 Elektrischer Anschluss an der Shuttle Extension
(1) SMEMA-Anschluss XL1 UPSTREAM - Spur 1 zur Vorgängermaschine
(2) SMEMA-Anschluss XL2 UPSTREAM - Spur 2 zur Vorgängermaschine
(3) CAN-BUS-Anschluss
(4) SMEMA-Anschluss XL2 DOWMSTREAM - Spur 2 zur Nachfolgermaschine
(5) SMEMA-Anschluss XL1 DOWMSTREAM - Spur 1 zur Nachfolgermaschine
(6) NETZ-Schnittstelle X50 zur SIPLACE SX
HINWEIS
Verwendung der Schaltdiagramme der Shuttle Extension
Detaillierte Informationen entnehmen Sie bitte den Schaltdiagrammen für die
Shuttle Extension und den beigefügten Stromlaufplan in Abschnitt 4.3.3 auf Seite
58.
(6)
(1)
(2)
(3)
(4)
(5)
4 Montage an der SIPLACE SX V2 Montage- und Betriebsanleitung
4.3 Elektrische Anschlüsse Shuttle Extension Ausgabe 11/2018
56
4.3.2 Elektrischer Anschluss an der SIPLACE SX
4.3.2.1 Anschluss der Netz-Schnittstelle
Das Strom-Netzteil und die Netz-Schnittstelle für den Anschluss der Shuttle Extension befindet
sich hinter der Abdeckung im Sektor 1.

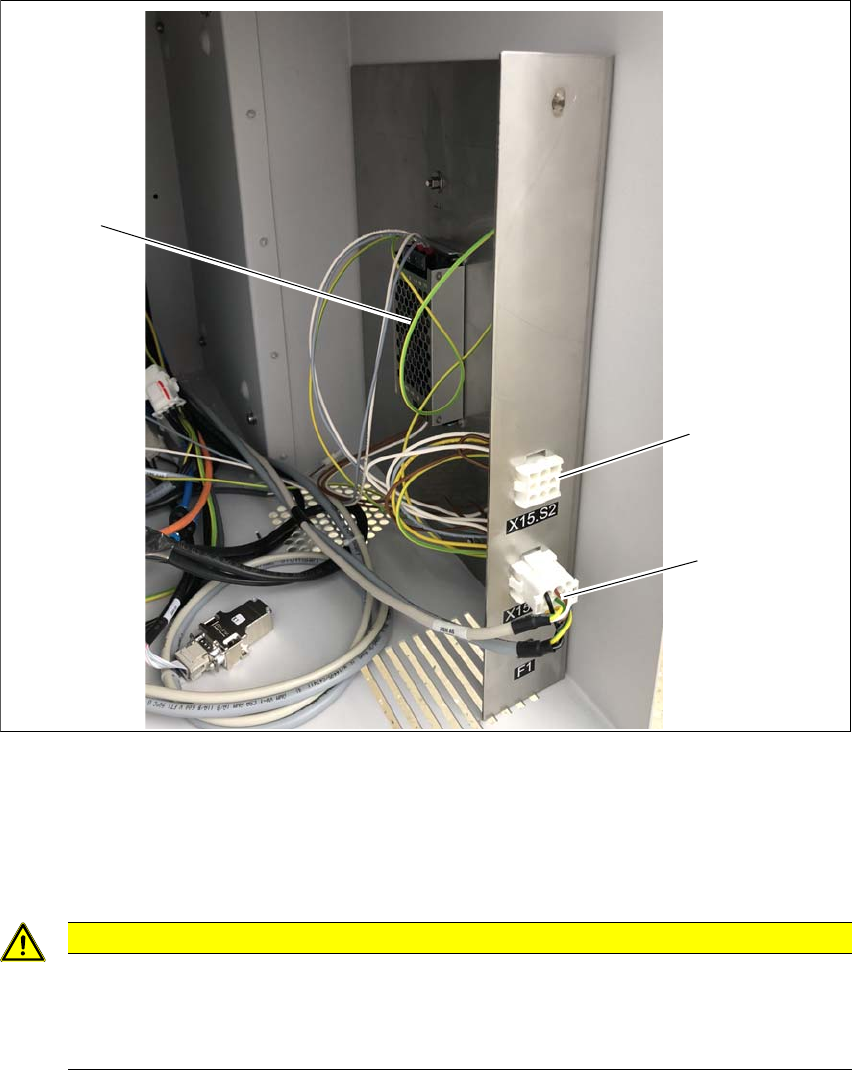

Abb. 4.3 - 2 SIPLACE SX - Strom-Netzteil und Netz-Schnittstelle in Sektor 1
(1) Strom-Netzteil
(2) Netz-Schnittstelle (X15.S2) für Shuttle Extension an der Ausgabeseite
(3) Netz-Schnittstelle (X15.S1) für Shuttle Extension an der Eingabeseite
4
VORSICHT
Nur jeweils eine Shuttle Extension an der SIPLACE SX anschließen
An der SIPLACE SX darf jeweils nur eine Shuttle Extension angeschlossen werden. Ent
-
weder für die Ausgabeseite an der Netz-Schnittstelle (X15.S2) oder für die Eingabeseite
an der Netz-Schnittstelle (X15.S1).
(1)
(2)
(3)
Montage- und Betriebsanleitung 4 Montage an der SIPLACE SX V2
Shuttle Extension Ausgabe 11/2018 4.3 Elektrische Anschlüsse
57
4.3.2.2 Anschluss der SMEMA und CAN-Verbindung
Die SMEMA-Anschlüsse und die CAN-Verbindung für den Anschluss der Shuttle Extension be
-
findet sich hinter der Abdeckung im Sektor 4.

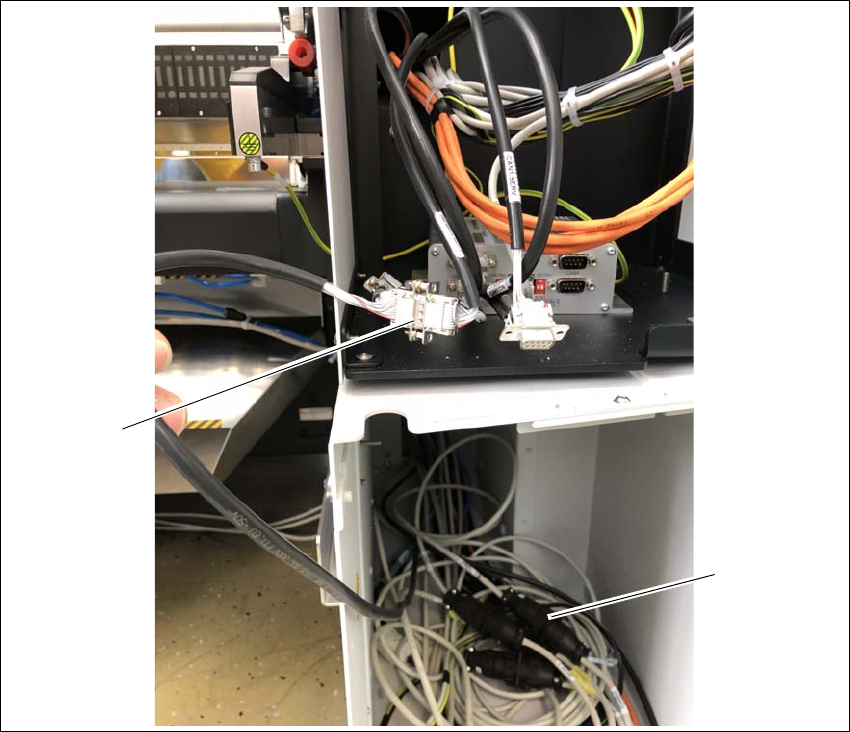

Abb. 4.3 - 3 SIPLACE SX - SMEMA und CAN Verbindung in Sektor 4
(1) CAN-BUS-Anschluss
(2) SMEMA-Anschlüsse im unteren Bereich von Sektor 4
– SMEMA-Anschluss T1 UPSTREAM
– SMEMA-Anschluss T1 DOWNSTREAM
– SMEMA-Anschluss T2 UPSTREAM
– SMEMA-Anschluss T2 DOWNSTREAM
(1)
(2)
