Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.4 Misure e peso 103 3.4.2 Misure del dispositiv o automatico (macc hina …
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.4 Misure e peso A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
102
3.4 Misure e peso
3.4.1 Dati tecnici - misure e peso
Lunghezza
Senza set di montaggio
1587 mm
1168 mm
Larghezza della macchina base
Con carrelli CO
Incl. monitor
Con tastiere
2285 mm
2636 mm (D1), 2560 mm (D2)
2555 mm
2574 mm
Altezza del dispositivo automatico
Con lampada spia
Con cappe di protezione aperte
Max. 1809 mm
1878 mm (altezza trasporto CS 830 mm)
1948 mm (altezza trasporto CS 900 mm)
1978 mm (altezza trasporto CS 930 mm)
2001 mm (altezza trasporto CS 950 mm)
Libertà del pavimento del dispositivo automatico 107 mm (altezza trasporto CS 830 mm)
177 mm (altezza trasporto CS 900 mm)
207 mm (altezza trasporto CS 930 mm)
230 mm (altezza trasporto CS 950 mm)
Peso
Macchina base con 2 carrelli CO
Allestimento completo con caricatori
SIPLACE D1 SIPLACE D2
2325 kg 2343 kg
2516 kg 2534 kg
Superficie di appoggio SIPLACE D1 SIPLACE D2
4,21 m² 4,21 m²
Densità di carico
a
a) Nel calcolo della densità di carico si è tenuto conto di uno spazio di lavoro aggiuntivo di 0,5 m su ogni lato
della macchina. Altri dati su richiesta.
SIPLACE D1 SIPLACE D2
4,71 kN/m² 4,71 kN/m²
Numero dei piedi della macchina 4
Sviluppo di rumore massimo 74 dB (A)
Temperatura ambiente Tra 15°C e 35°C
Umidità dell'aria Da 30 a 75% (al centro non superiori al 45%,
in modo da escludere in ogni caso la conden-
sazione nella macchina.)
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.4 Misure e peso
103

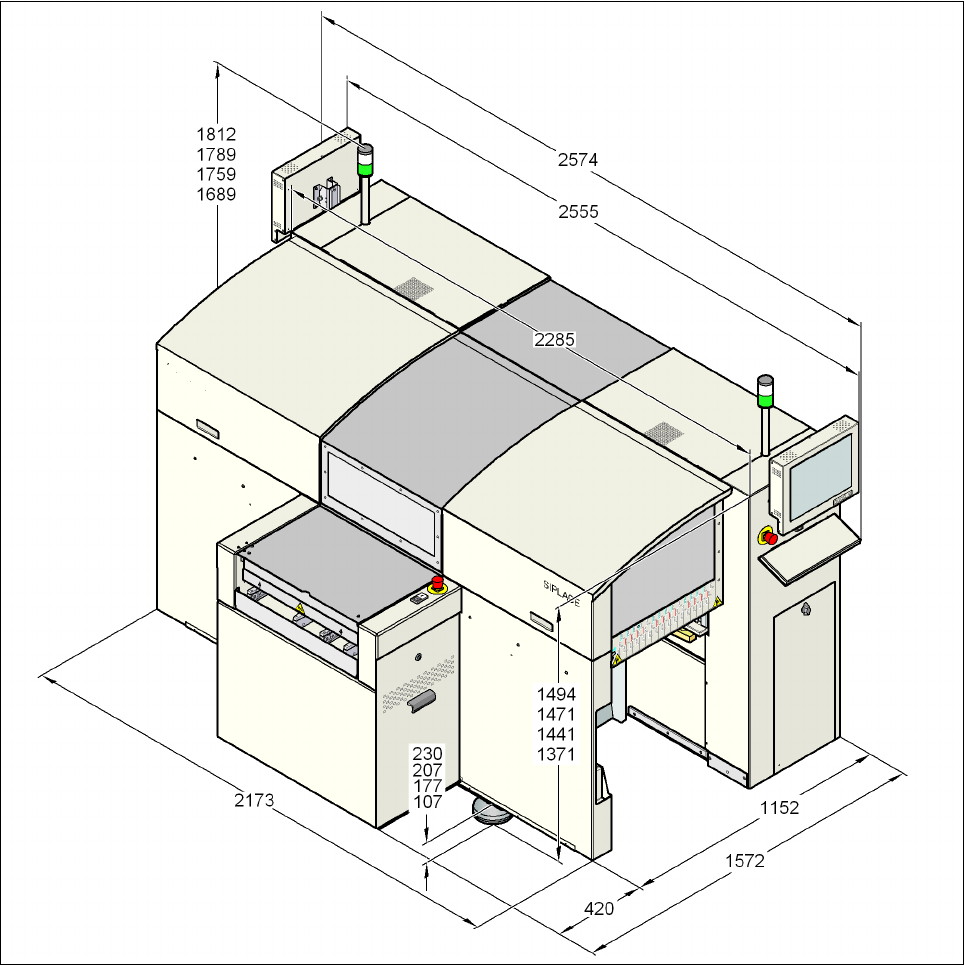

3.4.2 Misure del dispositivo automatico (macchina base)
3
3
Fig. 3.4 - 1 Misure del dispositivo automatico (macchina base) in millimetri
3
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.4 Misure e peso A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
104
3.4.3 Altezza della cappa di protezione aperta
3
Fig. 3.4 - 2 Altezza della cappa di protezione aperta - misure in millimetri
ISTRUZIONE 3
In via opzionale si possono aumentare con altre molle a compressione del gas gli angoli d'aper-
tura delle cappe di protezione.
Altezza di trasporto
dei circuiti stampati
Altezza dell'angolo inferiore
della cappa di protezione aperta
Altezza dell'angolo superiore
della cappa di protezione aperta
950 mm 1820 2001
930 mm 1797 1978
900 mm 1767 1948
830 mm 1697 1878
