Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori 149 3.10.8.3 Caricatore del la cinghia S da 3 x 8 mm per c…
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.10 Caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
148
3.10.8.2 Caricatore della cinghia S da 3 x 8 mm

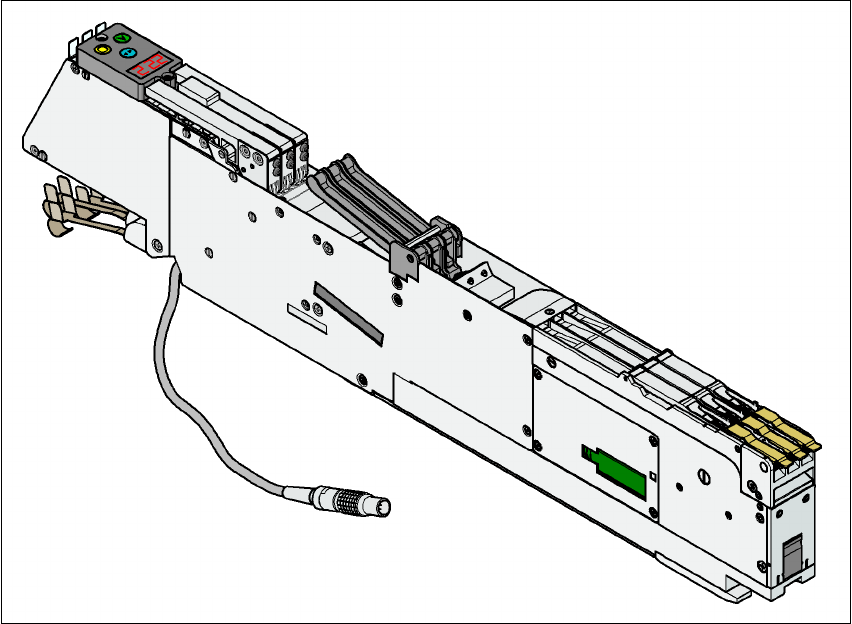

Fig. 3.10 - 2 Caricatore della cinghia S da 3 x 8 mm
Articolo n. 00141098-xx 3
Larghezza 30,6 mm 3
Tracce per caricatore 3 3
Posti occupati dei caricatori 1 3
Numero massimo di caricatori per macchina 2 x 15 3
Riserva componenti con bobine da 7" Ca. 4.000 - 10.000 pezzi 3
Larghezza dei passi di trasporto 2 mm / 4 mm / 8 mm 3
Materiale della cinghia Carta o blister 3
Altezza max CO 2,5 mm 3
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori
149
3.10.8.3 Caricatore della cinghia S da 3 x 8 mm per componenti 01005

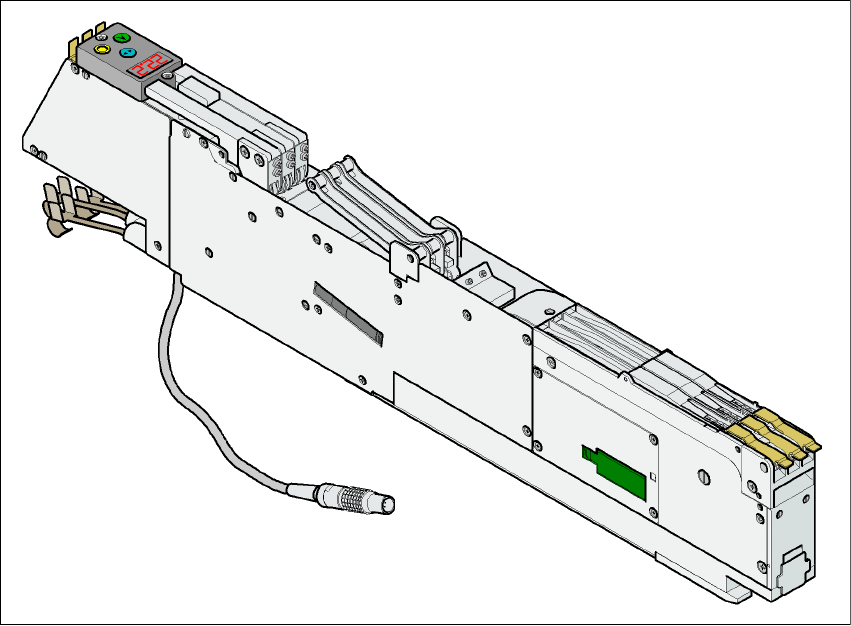

Fig. 3.10 - 3 Caricatore della cinghia S da 3 x 8 mm per componenti 01005
3
Articolo n. 00176100-xx 3
Larghezza 30,6 mm 3
Tracce per caricatore 3 3
Posti occupati dei caricatori 1 3
Numero massimo di caricatori per macchina 2 x 15 3
Riserva componenti con bobine da 7" Ca. 10.000 pezzi 3
Larghezza dei passi di trasporto 2 mm / 4 mm 3
Materiale della cinghia Carta 3
Altezza max CO 0,7 mm 3
Gamma di componenti 01005/0201/0402 3
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.10 Caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
150
3.10.8.4 Caricatore della cinghia S da 3 x 8 mm per componenti 0201/0402
3
Fig. 3.10 - 4 Caricatore della cinghia S da 3 x 8 mm per componenti 0201/0402
3
Articolo n. 00141099-xx 3
Larghezza 30,6 mm 3
Tracce per caricatore 3 3
Posti occupati dei caricatori 1 3
Numero massimo di caricatori per macchina 2 x 15 3
Riserva componenti con bobine da 7" Ca. 10.000 pezzi 3
Larghezza dei passi di trasporto 2 mm / 4 mm 3
Materiale della cinghia Carta 3
Altezza max CO 0,7 mm 3
Gamma di componenti 0201/0402 3
