4 Installazione e messa in esercizio Manuale per l' uso SIPLACE D1/D2 4.2 Infrastruttura del punto d'installazi one A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 196 A VVER TENZA 4 I cavi e…
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.2 Infrastruttura del punto d'installazione
195
4.2.3.1 Avvertenze sui pericoli
AVVERTENZA
Il dispositivo automatico viene alimentato con 3 x 200 V CA, 3 x 208 V CA, 3 x 230 V CA,
3 x 380 V CA, 3 x 400 V CA o 3 x 415 V CA ± 5 %, 50/60 Hz di tensione di rete. Parti di questo
impianto sono conduttrici quindi di tensioni pericolose per la vita delle persone, anche quando l'in-
terruttore principale è spento. L'uso non conforme di questi dispositivi automatici può quindi por-
tare alla morte o a gravi ferite e a notevoli danni materiali. 4
→ Osservare le norme vigenti sulla prevenzione degli infortuni e le norme DIN (soprattutto la
DIN EN 60 204, parte 1).
→ Solo al personale qualificato e certificato è permesso aprire il rivestimento sull'innesto dell'ali-
mentazione della corrente e collegare il dispositivo automatico all'alimentazione della cor-
rente.
4
4
4.2.3.2 Controllo dell'alimentazione di rete
Controllare se l'alimentazione di rete è conforme alle specifiche prescritte della macchina (vedi la
tabella nella sezione 3.3
, pagina 100).
INDICAZIONE: 4
nella documentazione "Configurazione di rete (sistema elettrico ed aria compressa) per gli
impianto SMD del cliente", articolo n. 00191409-xx sono descritti i provvedimenti adatti ad otte-
nere le specifiche richieste.
INDICAZIONE: 4
Data la configurazione tecnica, nell'alimentazione di corrente si presentano carichi di punta.
Chiarire eventualmente l'impedenza di rete con la propria impresa fornitrice di corrente elettrica.
4
4
4.2.3.3 Specifiche dei cavi dell'alimentazione di rete
Il cavo d'alimentazione di rete ha le seguenti specifiche:
5 x 4 mm² a 3 x 200 V CA / 3 x 208 V CA / 3 x 230 V CA / 3 x 380 V CA / 3 x 400 V CA / 3
x 415 V CA 4
Il codice cromatico dei fili dipende dal paese di destinazione dell'esercente dell'impianto.
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.2 Infrastruttura del punto d'installazione A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
196
AVVERTENZA 4
I cavi elettrici di ogni singolo dispositivo automatico e delle opzioni installate (p.e. Productivity-
Lift, pompa del vuoto) devono essere contrassegnati chiaramente ed essere assegnabili senza
dubbi. Hanno validità le norme del paese nel quale viene fatto funzionare il dispositivo automa-
tico.
4

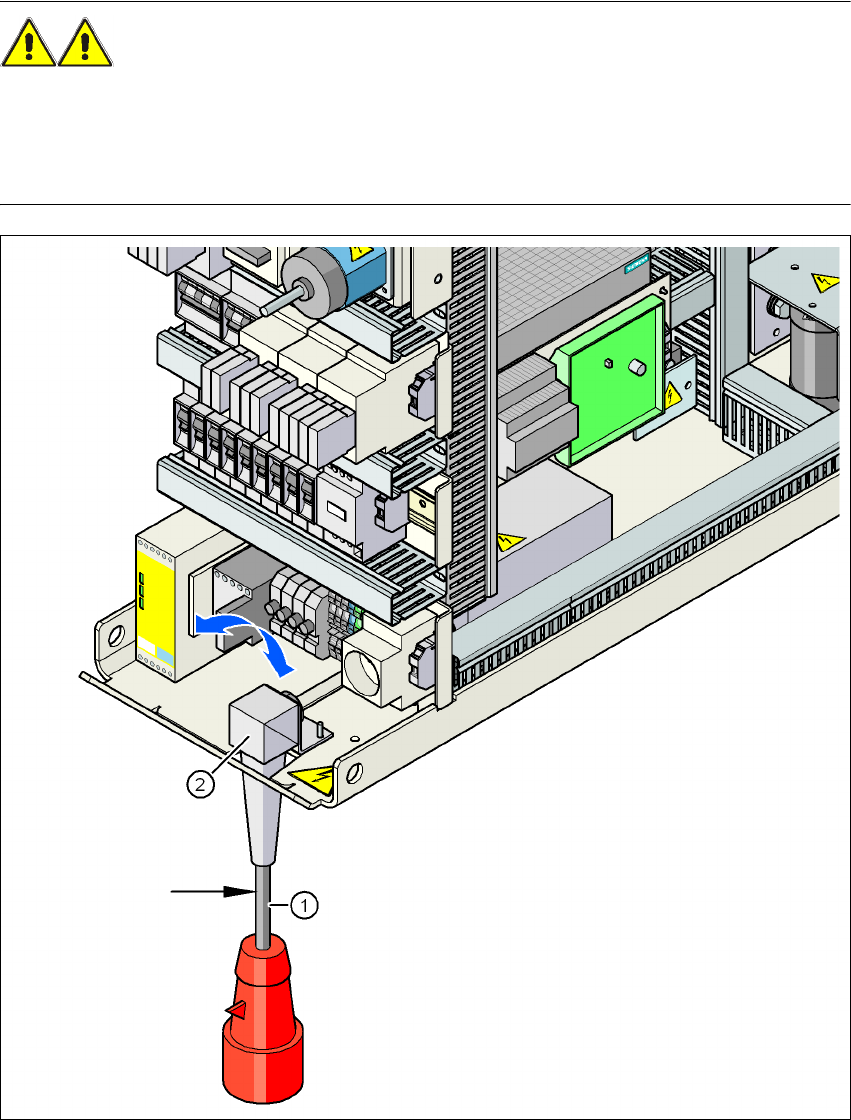

Fig. 4.2 - 3 Sezione della conduzione del cavo di collegamento di rete
(1) Cavo d'alimentazione di rete
(2) Angolo per il collegamento a vite del cavo
5 x 4 mm²
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.2 Infrastruttura del punto d'installazione
197
4.2.3.4 Allacciamento del cavo d'alimentazione di rete
4
Fig. 4.2 - 4 Area del morsetto per l'allacciamento del cavo di collegamento di rete
(U) Fase della corrente trifase
(V) Fase della corrente trifase
(W) Fase della corrente trifase
(N) Conduttore neutro
(PE) Conduttore di protezione
(X100) Morsetti di alimentazione
