3.10.8.15 Caricatore a vibrazione longitudinale, tipo 3
3
Fig. 3.10 - 15 Caricatore a vibrazione longitudinale, tipo 3
No. articolo 00142031-xx 3
Larghezza 28 mm 3
Tracce per caricatore 1, 2 o 3 3
Occupazione del posto 1 3
Numero massimo di caricatori per macchina 2 x 15 3
Riserva componenti Per ogni vassoio barre max. 150 pezzi, 3
a seconda della lunghezza del componente 3
Dati specifici vassoi barre 9,5 mm larghezza / 3 pezzi 3
15 mm larghezza / 2 pezzi 3
> 15 mm larghezza / 1 pezzo 3
30 mm larghezza / 1 pezzo 3
Tempo di vibrazione Con SIPLACE Pro, regolabile da 400 a
oltre 1.000 ms 3
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.10 Caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
162
3.10.8.16 Caricatore bulk-case
3
Fig. 3.10 - 16 Caricatore bulk-case
Articolo n. 00142318-xx 3
Larghezza 30,6 mm 3
Tracce per caricatore 2 3
Posti occupati dei caricatori 1 3
Numero massimo di caricatori
per macchina 2 x 15 3
Riserva componenti Fino a 50.000 pezzi 3
Guide di alimentazione 0402 / 0,5 mm altezza Articolo n. 00142320-xx 3
0603 / 0,80 mm altezza Articolo n. 00142322-xx 3
Tempo passi < 60 ms 3
L'alimentazione dell'aria compressa per i caricatori bulk-case è descritta nella sezione 3.11.6
, pa-
gina 175
. 3
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori
163

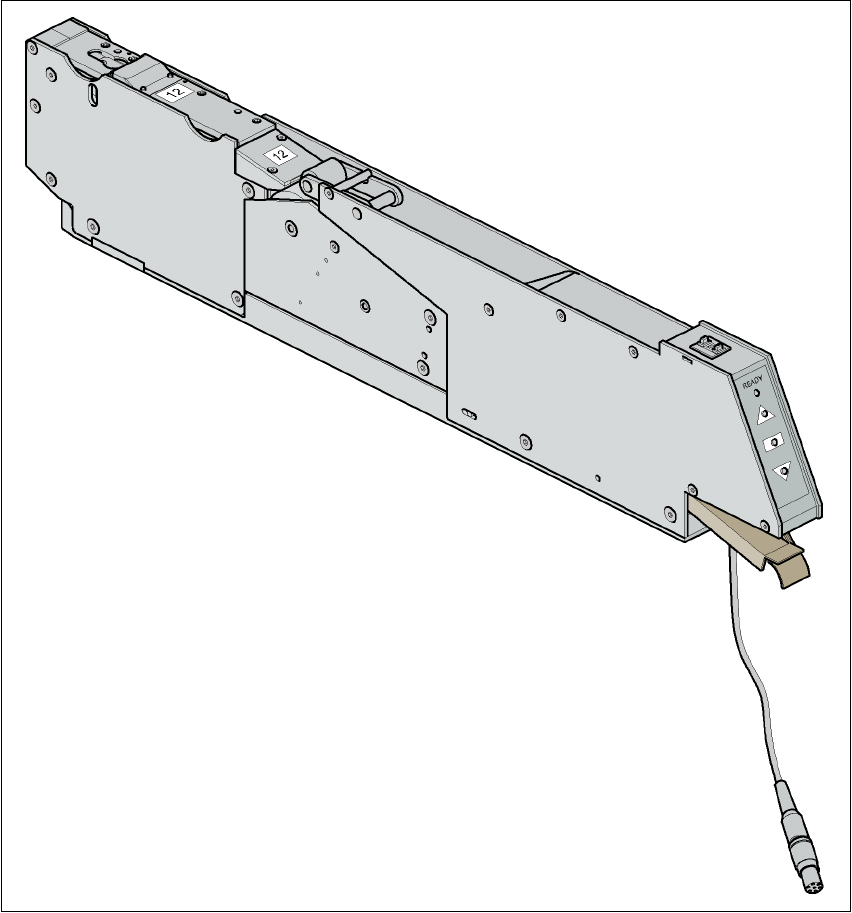

3.10.8.17 Caricatore Surftape
Per il montaggio di Bare Dies è necessario il caricatore Surftape per la preparazione del CO. Que-
sti caricatori sono disponibili in modelli per cinghie da 8, 12 o 16 mm.
3
Fig. 3.10 - 17 Caricatore Surftape
L'uso del caricatore è descritto nel manuale d'uso dei caricatori.
