Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico 203 4.3 Ins t allazio ne del dispo…

4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2

4.2 Infrastruttura del punto d'installazione A partire dalla versione di software SR.605.xx Edizione 07/2008 IT

202

4.2.4 Interfacce

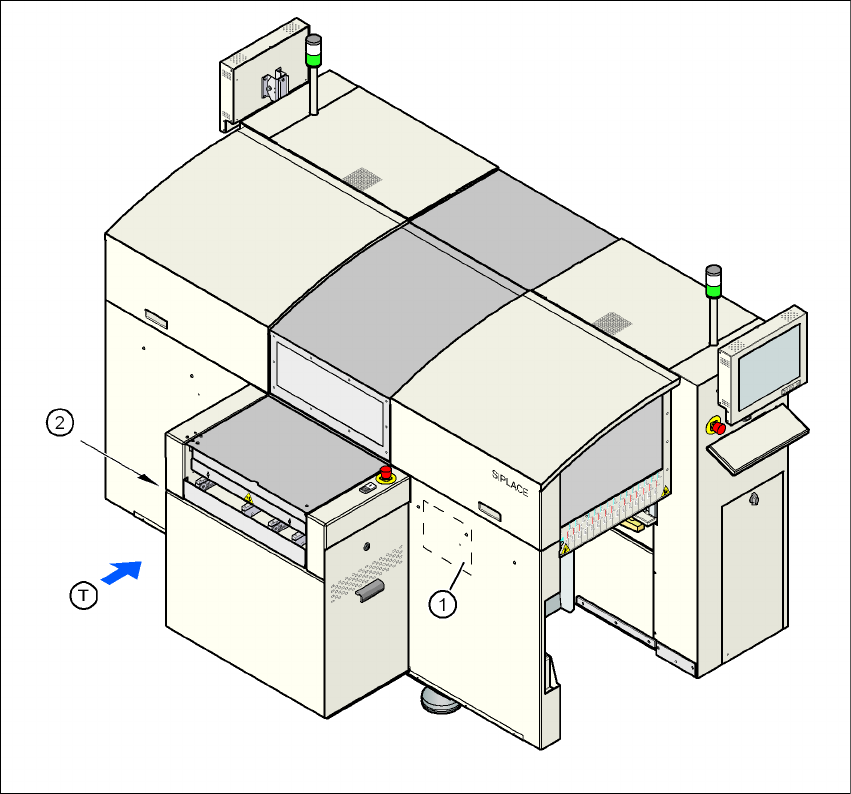

Fig. 4.2 - 10 Interfacce

(1) Comando di trasporto con interfaccia di trasporto Siemens

(2) Allacciamento PC e LAN nell'annesso "Inserimento CS"

(T) Direzione di trasporto CS

Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio

A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico

203

4.3 Installazione del dispositivo automatico

4.3.1 Altezze di trasporto del circuito scheda del dispositivo automatico

È possibile impostare il dispositivo automatico alle seguenti altezze di trasporto del circuito

scheda:

830 mm ± 15 mm Altezza standard 4

900 mm ± 15 mm Opzione 4

930 mm ± 15 mm Opzione 4

950 mm ± 15 mm Opzione SMEMA 4

ISTRUZIONE 4

L'altezza di trasporto dei circuiti stampati è la distanza tra l'angolo superiore della cinghia di tra-

sporto dei circuiti stampati e l'angolo inferiore dei piedi della macchina.

4.3.2 Indicazioni di pericolo

PERICOLO 4

Solo a tecnici o personale certificato della SIPLACE è consentito installare il dispositivo automatico

e metterlo in funzione.

→ Rispettare le norme vigenti di prevenzione degli infortuni.

→ Per il montaggio dei piedi della macchina non mettersi mai sotto il dispositivo automatico.

Tutti i gruppi di componenti e parti della macchina sono montabili dagli spazi liberi per i tavoli

dei componenti. Se eseguite comunque lavori di montaggio nel lato inferiore del dispositivo

di montaggio, lo si deve fissare bene con i provvedimenti adeguati. Non è permesso come

supporto il solo elevatore a forca!

→ Accertarsi che i portali sull'area di trasporto del circuito scheda siano posizionati, in modo che

non limitino la libertà della testa durante il montaggio, eviterete in tal modo rischi di ferite.

→ Per l'impostazione delle altezze del dispositivo automatico sono necessarie due persone:

– una esegue i lavori di montaggio necessari,

– l'altra osserva la stabilità della posizione del dispositivo automatico sollevato durante il

montaggio.

→ Per proteggere i piedi, indossare scarpe speciali rinforzate.

4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2

4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT

204

4.3.3 Attrezzi e dispositivi ausiliari

Per l'impostazione delle altezze del dispositivo automatico sono necessari i seguenti attrezzi e di-

spositivi ausiliari:

– Chiave semplice SW 65, articolo n. 00353827-01

Larghezza della chiave 65 per il controdado esagonale M24 nel piede della macchina 4

– Chiave esagona, misura 10, articolo n. 00373926-01

per viti ad esagono cavo M12 per il fissaggio dei distanziatori dei piedi della macchina 4

– Elevatore a forca

Lunghezza della forca: Min. 1800 mm 4

Forza portante Min. 3000 kg 4

Larghezza della forca: Vedi Fig. 4.3 - 1

, pagina 205 4

– Livella a bolla d'aria della macchina: Precisione 0,02 mm/m

– Sistema di trasporto a cuscini d'aria: SIPLACE HSxx, articolo n. 00119002-xx
