Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.11 Carrello CO
177
3.11.7 Supporto del rotolo della cinghia centrale con caricatori S di 3 x 8 mm
Articolo n. 00119846-xx Portarotoli della cinghia D1, D2
Articolo n. 00141204-xx Portarotoli della cinghia, caricatore da 3 x 8 mm, V2
Articolo n. 00141215-xx Portarotoli della cinghia, caricatore da 3 x 8 mm, V2, traccia 1
I caricatori del tipo 3 x 8 mm S trasportano componenti in tre tracce di caricatori fino alla posizione
di prelievo. I rotoli della cinghia delle due tracce esterne si trovano tra le lamiere di separazione
nel contenitore della cinghia. Il rotolo della cinghia centrale si raggiunge tramite i due rotoli della
cinghia per le tracce esterne. Con più di due caricatori S di 3x8 mm per ogni carrello CO è neces-
sario il supporto del rotolo della cinghia centrale.
Per il rotolo della cinghia centrale sono necessari anche:
– 1 piastra dell'adattatore per l'accettazione del portarotoli della cinghia (Pos. 1 nella Fig. 3.11 -
6) e
– per ogni due caricatori 1 portarotoli della cinghia (Pos. 2 nella Fig. 3.11 - 6
)
– nella traccia 1: portarotoli della cinghia con carrucola di rinvio accorciata per 1 caricatore
(Pos. 3 nella Fig. 3.11 - 6
)
Fig. 3.11 - 6 Supporto del rotolo della cinghia centrale con caricatori S di 3 x 8 mm
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.11 Carrello CO A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
178
La piastra dell'adattatore è fissata al carrello CO con quattro viti cilindriche al carrello CO, i porta-
rotoli della cinghia vengono inseriti nelle aperture quadrate della piastra dell'adattatore.
3.11.7.1 Posizione di montaggio della piastra dell'adattatore ad altezza di trasporto CS
di 830 mm
ISTRUZIONE
L'impostazione delle altezze del carrello CO è descritta nella sezione 4.4
, a partire da pagina
216.
3
Fig. 3.11 - 7 Posizione di montaggio della piastra dell'adattatore ad altezza di trasporto CS di 830 mm
(1) Piastra dell'adattatore
(2) Vite ad esagono cavo M6x20 con disco, 4 pezzi
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.11 Carrello CO
179
3.11.7.2 Posizione di montaggio della piastra dell'adattatore ad altezza di trasporto CS
di 900 mm
ISTRUZIONE
L'impostazione delle altezze del carrello CO è descritta nella sezione 4.4
, a partire da pagina
216.
3

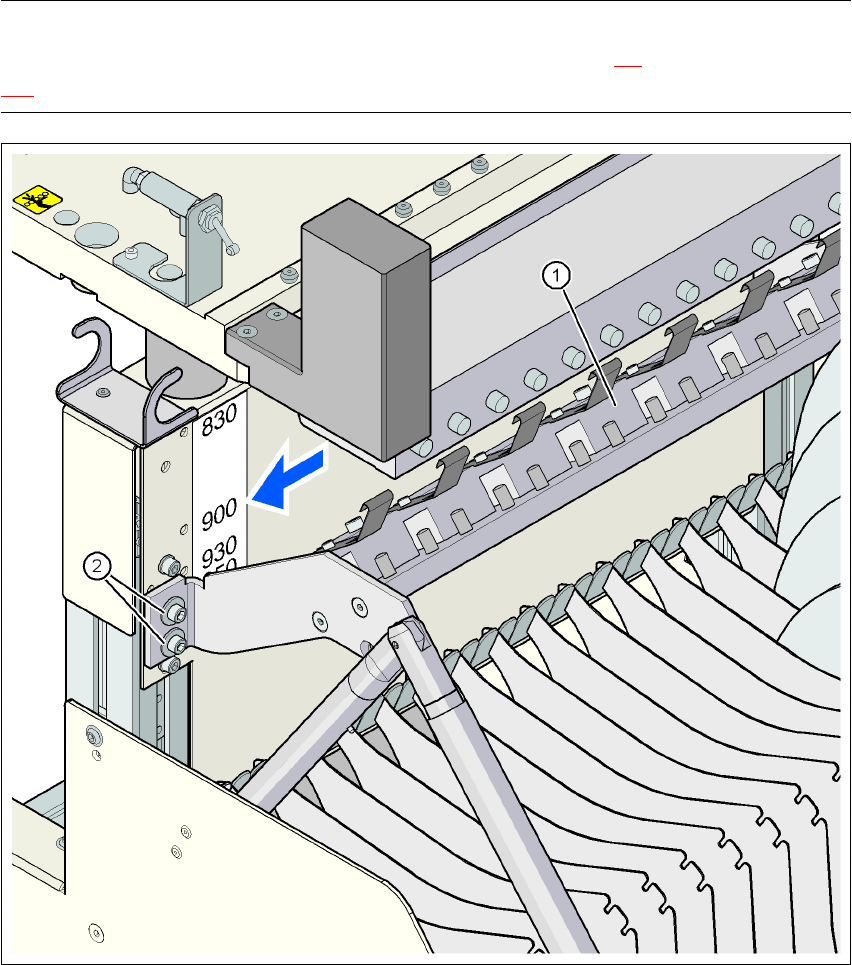

Fig. 3.11 - 8 Posizione di montaggio della piastra dell'adattatore ad altezza di trasporto CS di 900 mm
(1) Piastra dell'adattatore
(2) Vite ad esagono cavo M6x20 con disco, 4 pezzi
